3.10. Проверка состояния, снятие и установка крышки распределительной цепи, цепи и ее звездочек Снятие крышки
|
|
- Отсоедините отрицательный провод от батареи.
- Снимите вентилятор, кожух вентилятора и шкив водяного насоса (Глава
Системы охлаждения, отопления и кондиционирования воздуха).
- Снимите демпфер крутильных колебаний коленчатого вала (Раздел
Замена переднего сальника коленчатого вала).
- Снимите компрессор кондиционера воздуха и генератор и отложите в сторону, не отсоединяя от них провода и шланги. Снимите кронштейны, закрепленные на крышке распределительной цепи.
- Отдайте болты крепления поддона картера к крышке распределительной цепи и болты крепления крышки к блоку двигателя.
- Отделите крышку распределительной цепи от двигателя. В случае необходимости легонько обстучите ее для освобождения по периметру молотком с мягким бойком. Временно закупорьте отверстие поддона картера ветошью во избежание попадание в него мусора и посторонних предметов.
- Зачистите сопрягаемые поверхности крышки цепи и блока двигателя, удалив с них все следы масла и материала старой прокладки.
|
|
Проверка состояния распределительной цепи
|
|
- Снимите с цапфы коленчатого вала маслоотражатель и установите на место болт демпфера крутильных колебаний. Проверните за болт коленчатый вал настолько, чтобы провисла одна из сторон цепи.
|

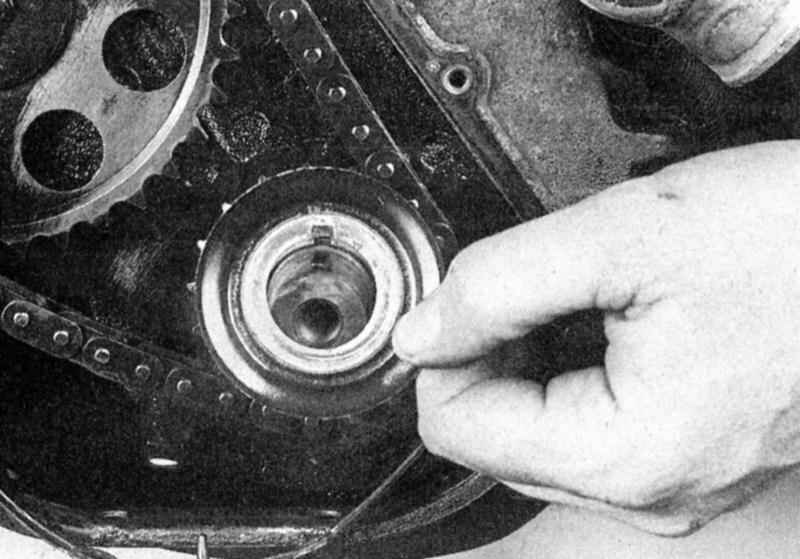

- Снимите с цапфы коленчатого вала маслоотражатель, обратив внимание, что он устанавливается вогнутой стороной от двигателя, затем вверните на место болт демпфера крутильных колебаний.
|
- Нанесите на блок опорную метку. Покачайте провисшую часть цепи из стороны в сторону пальцами, измерив величину хода. Разница между двумя крайними положения ми составляет величину прогиба цепи. Если прогиб превышает величину в 13 мм, замените цепь вместе со звездочками.
|
|
Снятие распределительной цепи
Установка
|
|
- Проследите за тем, чтобы шпонка коленчатого вала по прежнему была повернута вверх. Запомните местоположения направляющего штифта распределительного вала и ответного отверстия в звездочке вала.
|

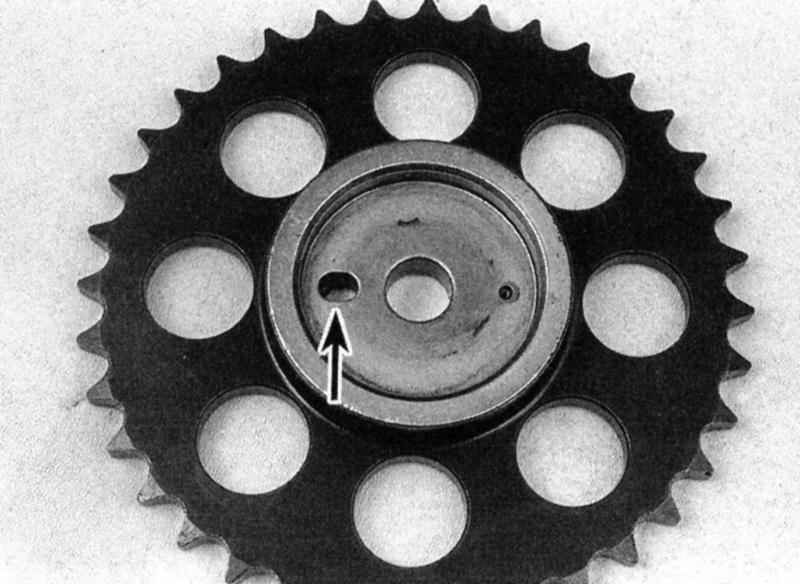

- Обратите внимание, что на обращенной к двигателю стороне звездочки распределительного вала имеется отверстие (стрелка),..
|
|

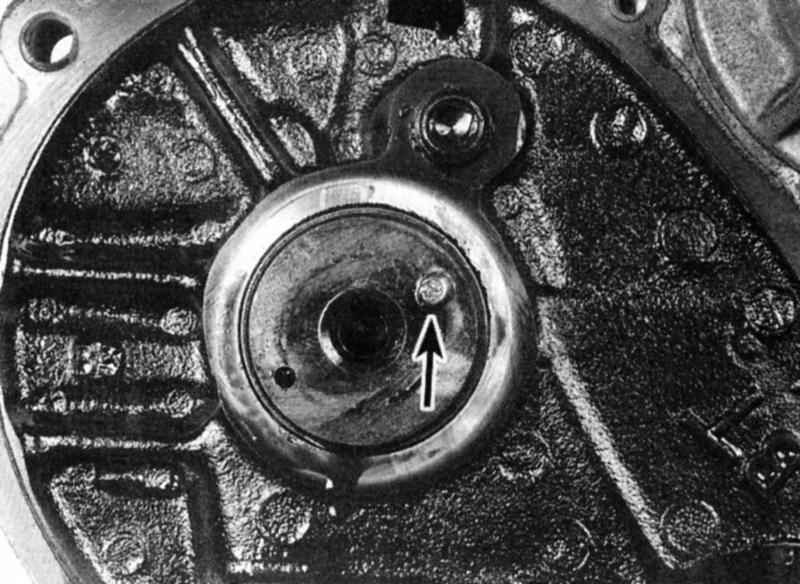

...которое надевается на направляющий штифт (стрелка) вала - при установке проследите за совмещением отверстия и штифта.
|

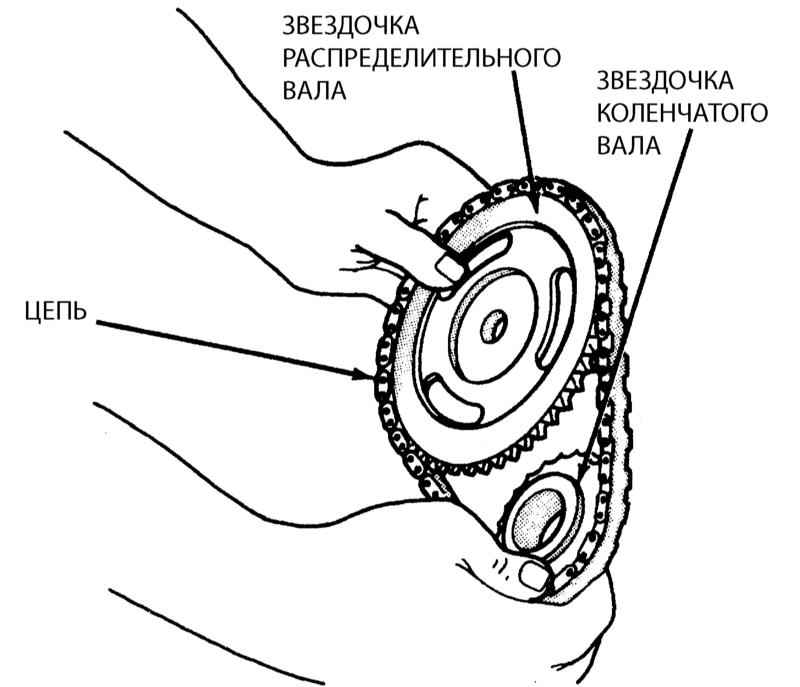

- Вложите звездочки в цепь, расположив распределительные метки на одной линии и повернутыми наружу. Установите сборку на двигатель таким образом, чтобы линия, проходящая через метки пересекала также центры звездочек.

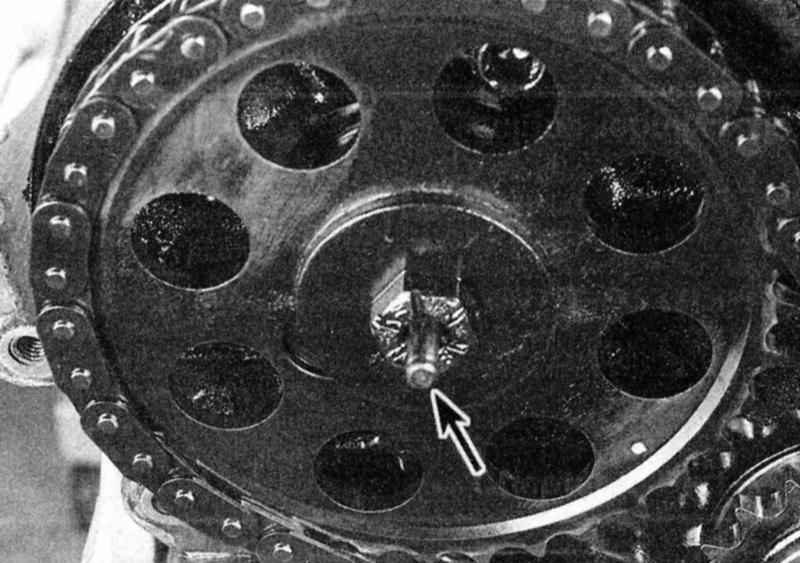

- Установите болт звездочки распределительного вала и затяните его с требуемым усилием. Установите на место упорный палец и пружину.

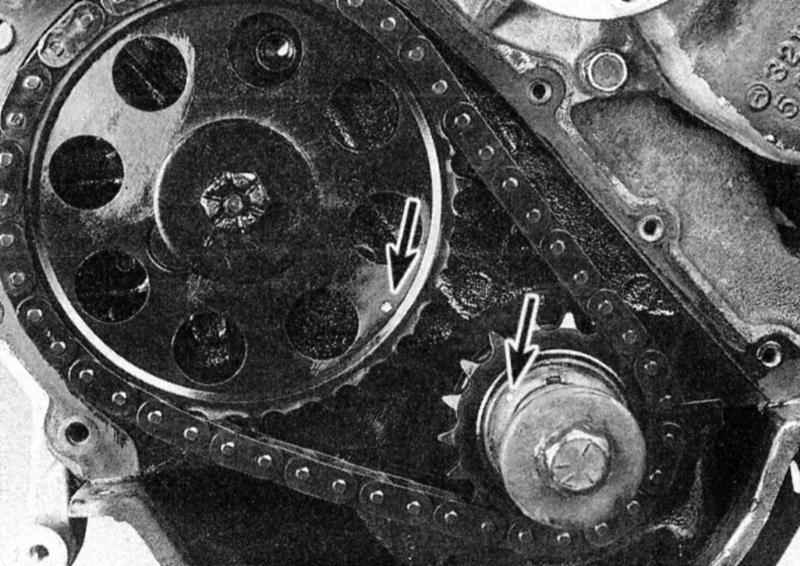

- Для проверки правильности установки распределительной цепи проверните коленчатый вал таким образом, чтобы распределительная метка звездочки распределительного вала оказалась в положении на один час. При этом метка звездочки коленчатого вала в месте, где ближайший зубец входит в зацепление со звеном цепи должна оказаться в положении на три часа. Между метками должно умещаться ровно 15 пальцев сочленения звеньев цепи.
|
- Для проверки правильности установки сборки цепи проверните коленчатый вал по часовой стрелке таким образом, чтобы распределительные метки звездочек цепи оказались в положениях показанных на рисунке и сосчитайте количество пальцев сочленения звеньев цепи, умещающихся между метками.
|
- Установите на цапфу коленчатого вала маслоотражатель, разместив его вогнутой стороной от двигателя.
- Смажьте обе стороны новой прокладки крышки распределительной цепи герметиком RTV и приложите прокладку к блоку.
- Перед установкой крышки на место удостоверьтесь, что цельная прокладка поддона картера не повреждена и не деформирована. В случае обнаружения дефектов прокладки ее необходимо заменить (Раздел
Снятие, проверка состояния и установка масляного насоса). Предполагается, что прокладка поддона картера будет заменена для гарантии предотвращения возникновения утечек (Раздел
Снятие и установка поддона картера).
- Смажьте обе стороны новой прокладки крышки и углы поддона картера и блока герметиком RTV, затем установите новую прокладку на блок. Герметик временно зафиксирует прокладку.
|
Если поддон картера снимался для замены его прокладки, переднюю крышку следует установить на место прежде поддона.
|
- Установите крышку распределительной цепи на блок.

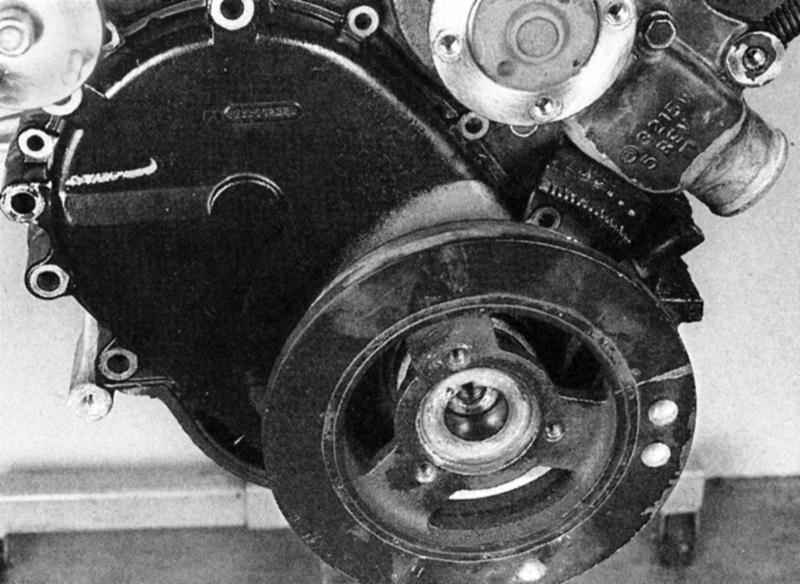

- Для центровки крышки распределительной цепи используйте демпфер крутильных колебаний. Оставьте старый сальник на месте, так как он может быть поврежден в процессе установки крышки.
|
- Для центровки крышки распределительной цепи в процессе ее установки воспользуйтесь демпфером крутильных колебаний.
|
- Установите болты крепления крышки к блоку и поддона к крышке и затяните их с требуемым усилием.
- Замените передний сальник коленчатого вала (Раздел
Замена переднего сальника коленчатого вала).
- Вставив шпонку в цапфу коленчатого вала, установите демпфер крутильных колебаний (Раздел
Замена переднего сальника коленчатого вала).
- Установку оставшихся компонентов производите в порядке, обратном порядку снятия.
- Запустите двигатель и проверьте его на утечки.
|
|
|
