14.3. Замена колодок дисковых тормозных механизмов
|
Замена колодок должна производиться одновременно на тормозных механизмах обоих передних (или задних) колес - никогда не меняйте колодки лишь одного из тормозных механизмов. Кроме того, следует обратить внимание на то, что пыль, вырабатываемая тормозными механизмами в процессе их работы может содержать вредный для здоровья асбест. Ни в коем случае не сдувайте пыль с поверхностей компонентов тормозных механизмов сжатым воздухом и не вдыхайте ее. Работы лучше всего производить в защитной респираторной маске. Ни в коем случае не используйте для чистки компонентов тормозных механизмов растворители на нефтяной основе или бензины - пользуйтесь только патентованными средствами для чистки тормозов!
|
|
Процедура применима для замены колодок как передних, так и задних дисковых тормозных механизмов.
|
|
|
- Снимите крышку с резервуара тормозной жидкости.
- Ослабьте гайки крепления передних колес, поддомкратьте передок автомобиля и установите его на подпорки.
- Снимите передние колеса. Работайте с каждым из тормозных механизмов поочередно, второй сохраняя как образец сборки в случае возникновения сомнений в правильности своего представления о ней.
- Тщательно проверьте состояние тормозного диска (Раздел
Проверка состояния, снятие и установка тормозного диска). Если возникает надобность в проведении станочной обработки, снимите диск (см ниже в данном Разделе). Одновременно появляется также возможность извлечения колодок из суппорта.
- Втолкните поршень суппорта в свой цилиндр, обеспечив свободное пространство для установки новых колодок (толщина которых больше чем у изношенных старых). Для выполнения этой задачи можно воспользоваться струбциной. При отжимании поршня уровень жидкости в главном тормозном цилиндре автоматически поднимется. Следите за тем, чтобы она не начала вытекать через край, в случае необходимости отсосите избыток (шприцом или клизмой - ни в коем случае не ртом!).
|

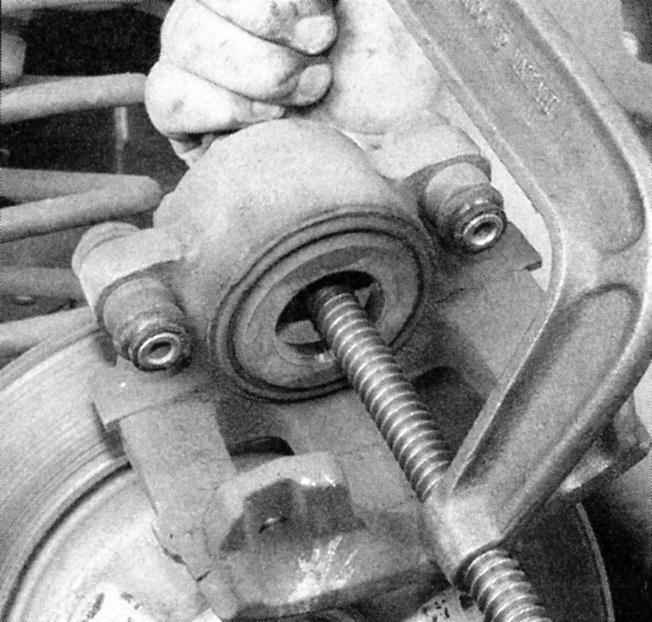

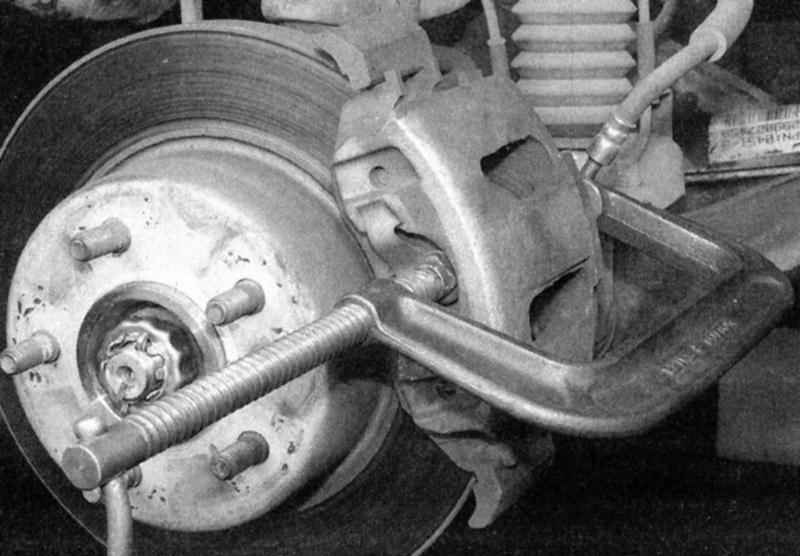

- При помощи большой струбцины втолкните поршень в цилиндр суппорта - заметьте, что одна из губок струбцины упирается в плоскость на задней стороне суппорта, а вторая (подвижная) - в наружную колодку.
|
- Выполняйте процедуру смены колодок, сверяясь с иллюстрациями ниже. Строго соблюдайте порядок действий и внимательно знакомьтесь с содержанием пояснений к фотоснимкам.
|

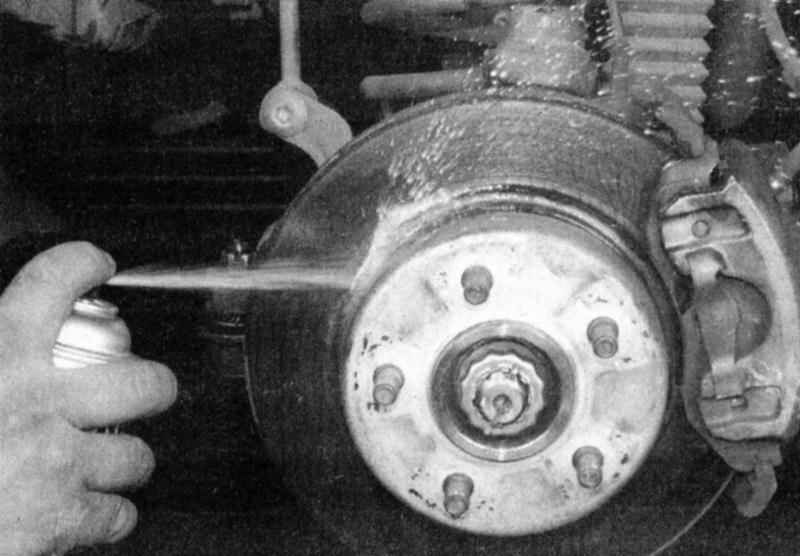

- Перед снятием суппорта удалите все следы тормозной пыли при помощи патентованного очистителя.
|
|

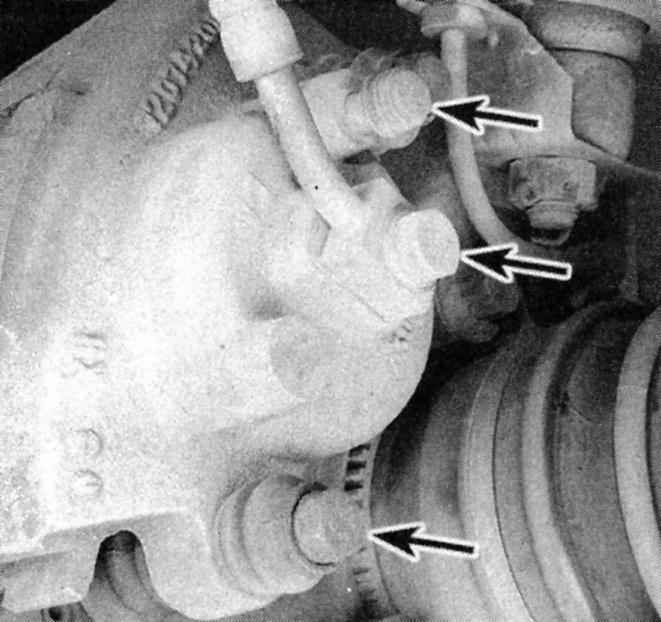

- Для снятия суппорта снимите два крепежных штифта (верхняя и нижняя стрелки); не отдавайте полый болт (центральная стрелка) крепления к суппорту тормозного шланга если не собираетесь производить капитальный ремонт суппорта.
|
|

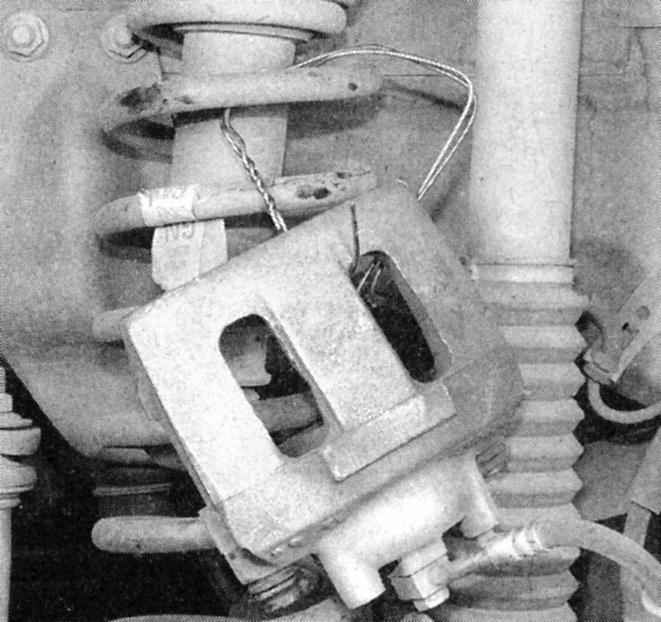

- Если никакие работы с суппортом проводиться не будут, подвяжите его в стороне куском проволоки к элементу подвески - следите за тем, чтобы не натягивался тормозной шланг!
|
|

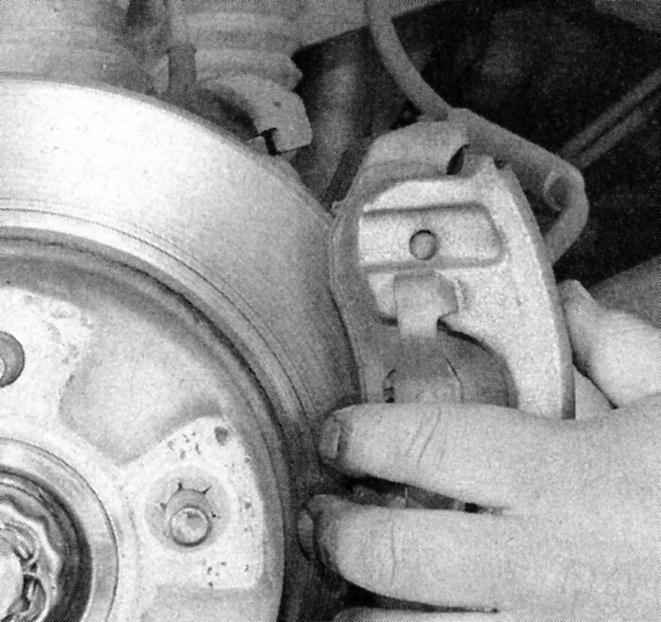

- Для извлечения наружной колодки из суппорта тормозного механизма переднего колеса отожмите вверх ушки с каждой из сторон колодки, отпустите зажимы крепления колодки к суппорту и снимите колодку.
|
|

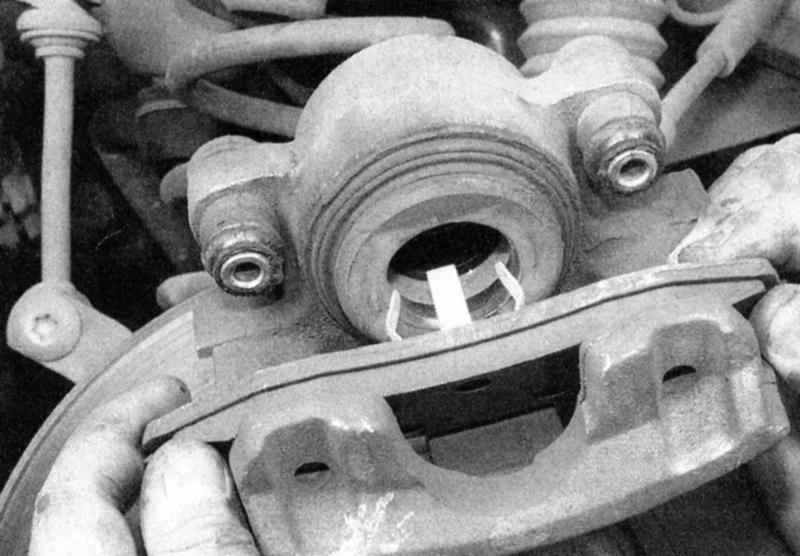

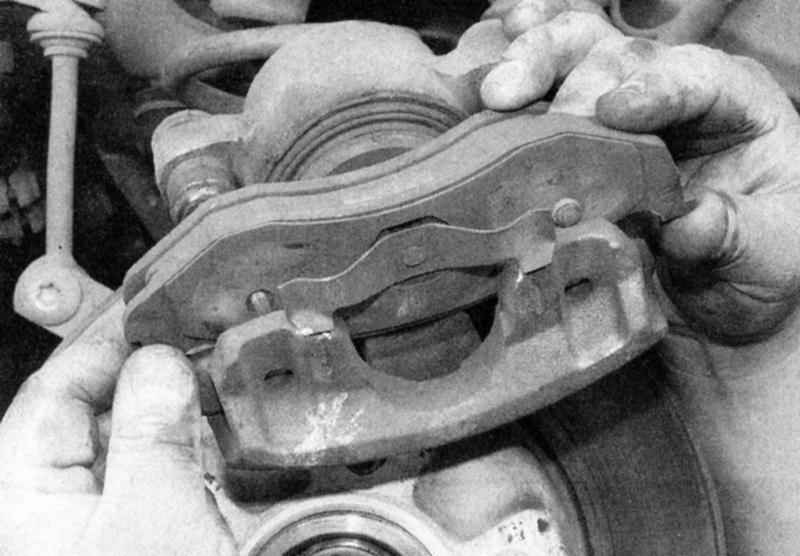

- Для извлечения из суппорта внутренней колодки извлеките ее фиксатор из полости в теле поршня.
|
|

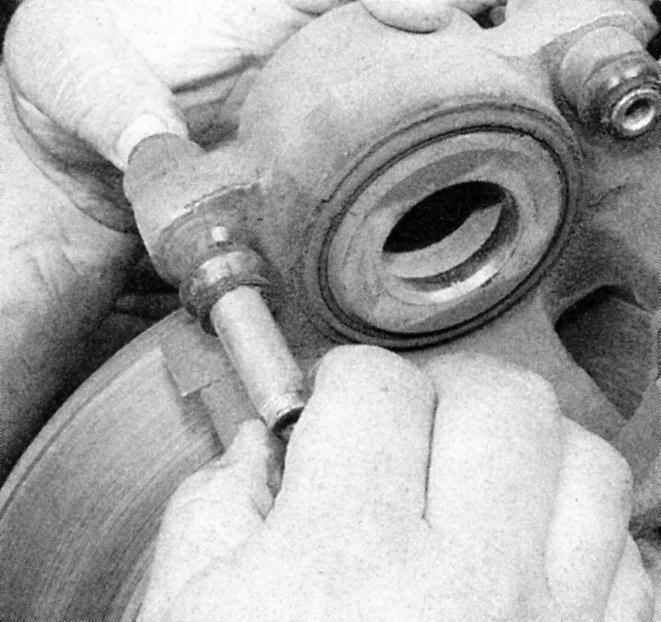

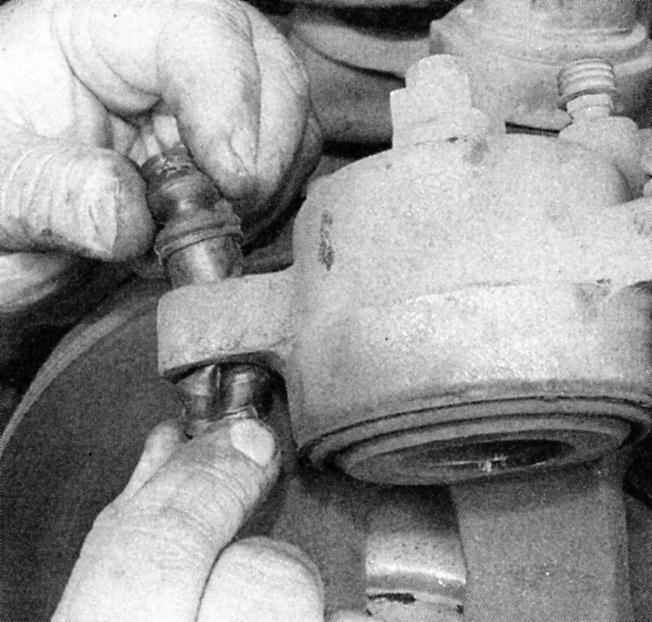

- Извлеките втулки обоих крепежных штифтов и осмотрите их на наличие следов коррозии и износа; если какой-либо из штифтов поврежден, замените его.
|
|
- Если пыльник штифта или втулки треснут, порван или пересушен, замените его.
|
|

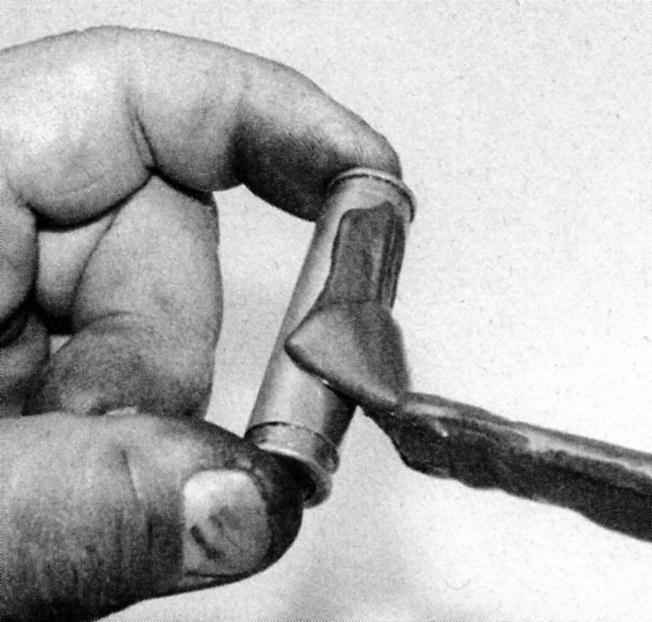

- Смажьте втулки высокотемпературной смазкой.
|
|

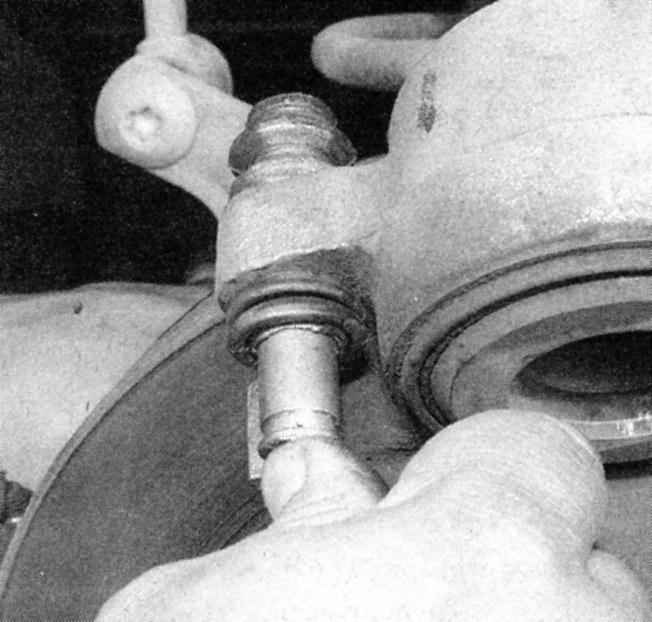

- Установите втулки на место.
|
|
- Перед установкой новых тормозных колодок отожмите поршень внутрь своего гнезда в суппорте до упора, обеспечив тем самым достаточное свободное пространство для одевания новых колодок (большей чем изношенные толщины) на диск.
|
|

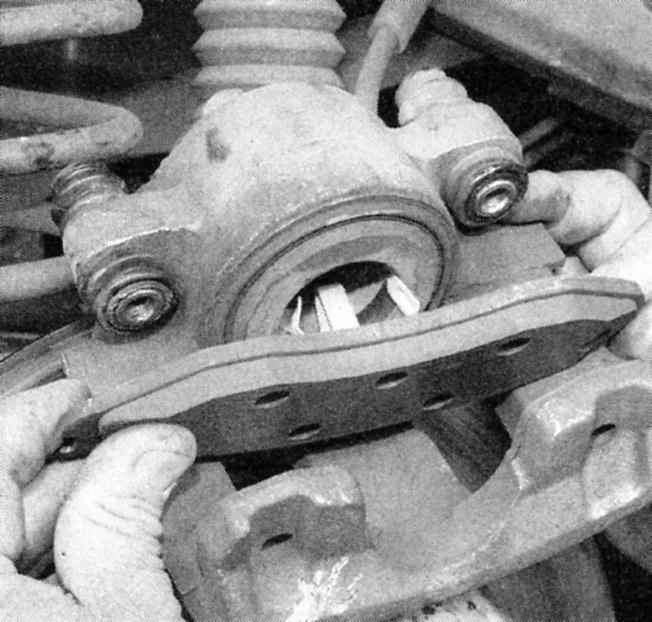

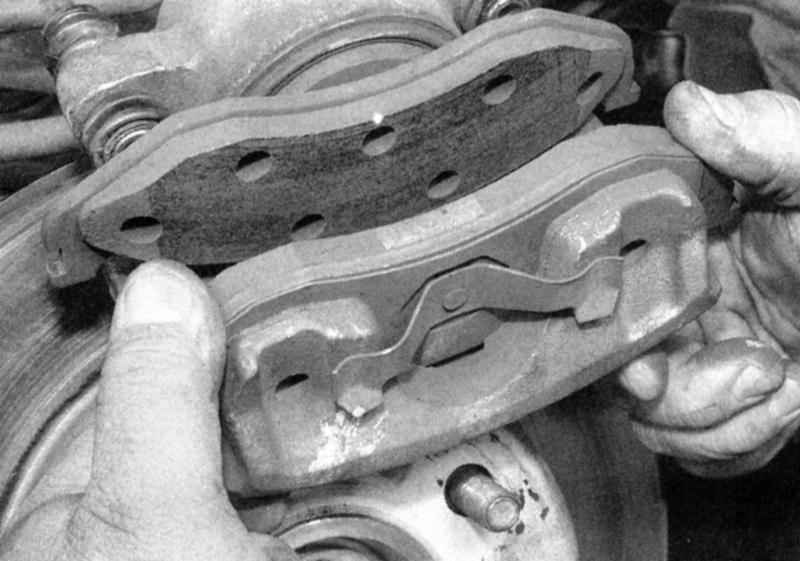

- Введите фиксатор внутренней колодки в полость в теле поршня; удостоверьтесь в том, что фиксатор надежно защелкнулся в поршне (колодка должна плотно прижаться к поршню).
|
|

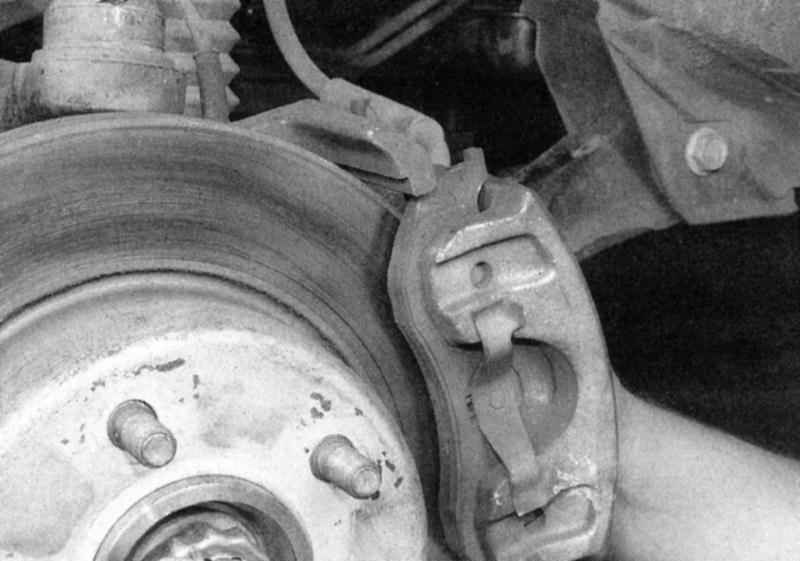

- Установите новую наружную колодку, твердо нажав ее ушки большими пальцами, как показано на снимке; Удостоверьтесь, что колодка правильным образом зафиксировалась в зажимах.
|
|
- Установите сборку суппорта с колодками на диск, вставьте крепежные штифты и затяните их с требуемым усилием.
|
- При установке суппорта на место затягивайте штифты его крепления с требуемым усилием. По завершении работ несколько раз сильно выжмите педаль тормоза для усадки новых колодок на диске.
- Перед тем как приступить к эксплуатации автомобиля, проверьте тормозную систему на наличие утечек и удостоверьтесь в исправности функционирования тормозов.
|
|
|
|
