12.7. Снятие и установка поворотного кулака и ступичной сборки

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

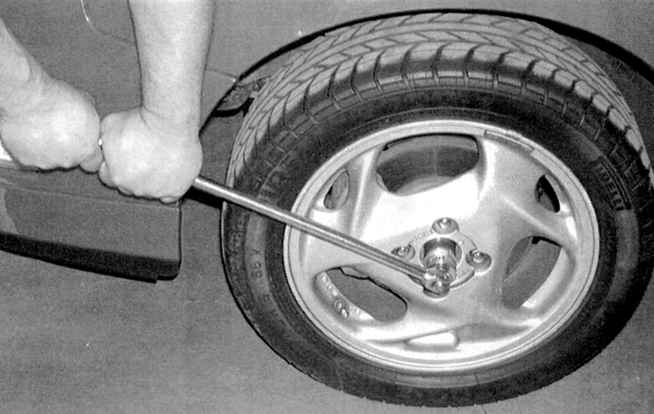

1. Снимите колпак колесного диска. Ослабьте ступичную гайку (см. сопроводительную иллюстрацию). Ослабьте гайки крепления колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите колесо. Отверните ступичную гайку. 2. Высвободите гибкий тормозной шланг из кронштейна на сборке поворотного кулака. Отболтите суппорт тормозного механизма и подвяжите его проволокой к винтовой пружине. Снимите также анкерную скобу суппорта и тормозной диск (см. Главу Тормозная система). 3. Отсоедините от поворотного кулака наконечник рулевой тяги (см. Снятие и установка наконечников рулевых тяг). 4. Отделите нижний рычаг подвески от шаровой опоры в нижней части поворотного кулака (см. Снятие и установка нижнего рычага управления передней подвески). 5. Отделите верхний конец кулака от шаровой опоры верхнего рычага подвески. 6. Аккуратно оттяните сборку кулака со ступицей наружу, сняв ее с цапфы приводного вала. В случае необходимости постучите по торцу цапфы молотком с мягким бойком с целью высвобождения ее из ступицы. Подвяжите сборку приводного вала проволокой во избежание повреждения внутреннего ШРУСа.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слегка смажьте специальной смазкой шлицы наружной цапфы приводного вала. Проденьте цапфу сквозь отверстие в ступице, одновременно заправляя на штатное место поворотный кулак. 2. Подсоедините верхнюю часть кулака к шаровой опоре верхнего рычага подвески (см. Снятие и установка верхнего рычага управления передней подвески). Затяните гайку шарового пальца с требуемым усилием. 3. Подсоедините шаровую опору в нижней части кулака к нижнему рычагу подвески (см. Снятие и установка нижнего рычага управления передней подвески). 4. Установите на место тормозной диск, анкерную скобу и суппорт (см. Главу Тормозная система). 5. Наверните на цапфу приводного вала ступичную гайку и прочно затяните ее. 6. Установите колесо, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Спецификации к Главе Текущее обслуживание). 7. Затяните ступичную гайку с требуемым усилием.
