11.6. Замена башмаков барабанных тормозных механизмов задних колес

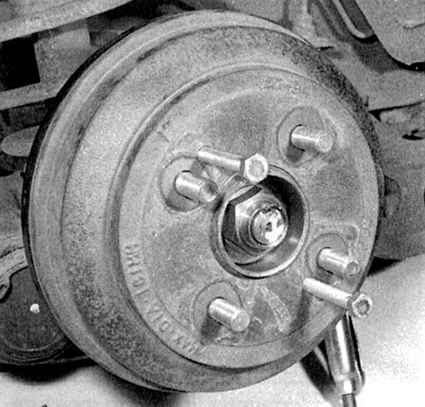

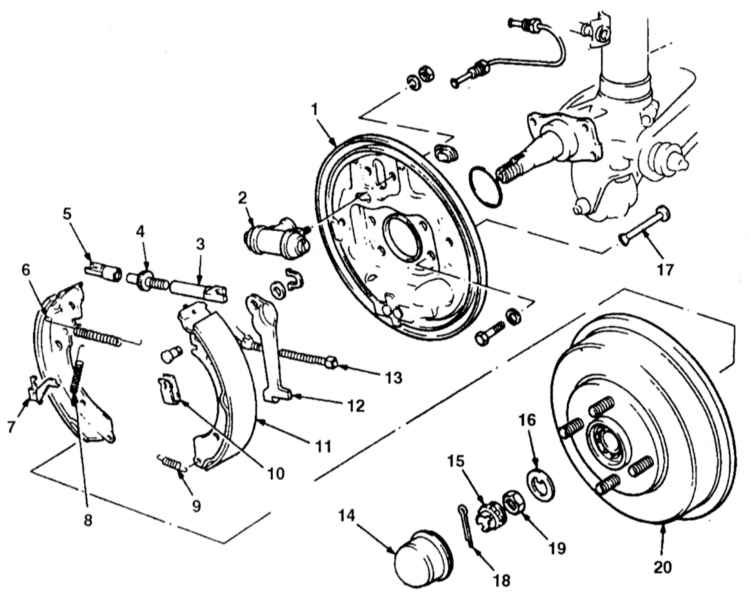

2a. Конструкция барабанного тормозного механизма представлена на иллюстрации выше. Снимите тормозной барабан со ступицы. Барабан должен сниматься достаточно свободно, в случае же возникновения затруднений, аккуратно обстучите его молотком с мягким бойком, либо вверните в резьбовые отверстия пару болтов М8 (см. сопроводительную иллюстрацию).

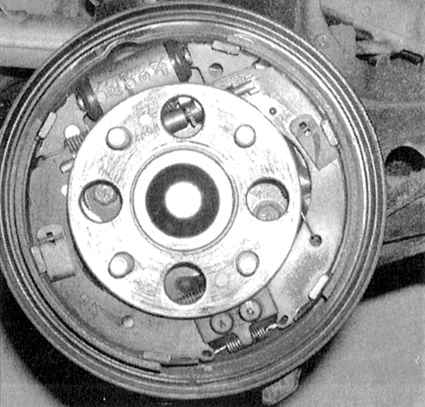

4a. Действуя в соответствии с указаниями, изложенными далее, произведите проверку состояния компонентов и замените тормозные башмаки. Действуйте строго в оговоренном порядке. Помните, что все четыре башмака обоих тормозных механизмов должны заменяться одновременно.

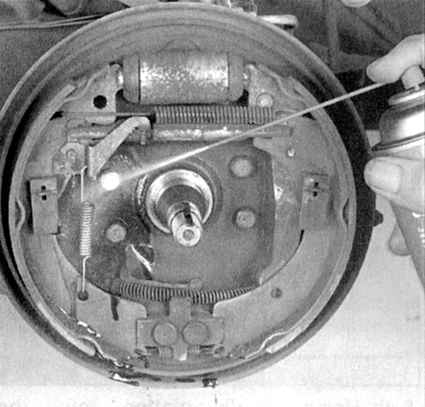

4b. Прежде чем приступать к демонтажу компонентов, промойте их специальным очистителем, затем просушите (Ни В КОЕМ СЛУЧАЕ Не СДУВАЙТЕ ТОРМОЗНУЮ ПЫЛЬ СЖАТЫМ ВОЗДУХОМ!).

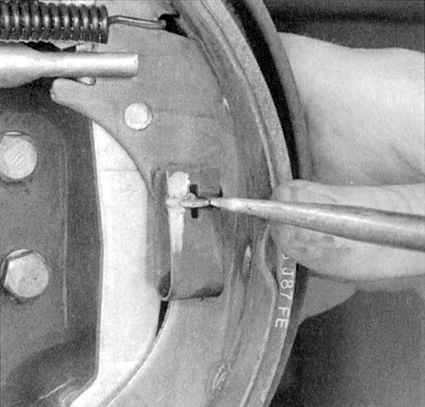

4с. Отверткой отожмите вниз направляющую пружину, затем разверните анкерный палец замком параллельно пазу в пружине – последняя при этом должна отскочить от башмака.

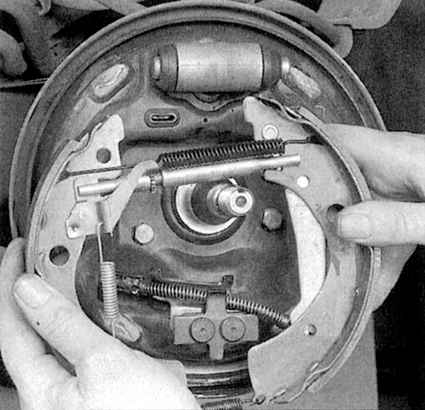

4d. Снимите башмачную сборку с тормозного щита (ступица для наглядности снята).

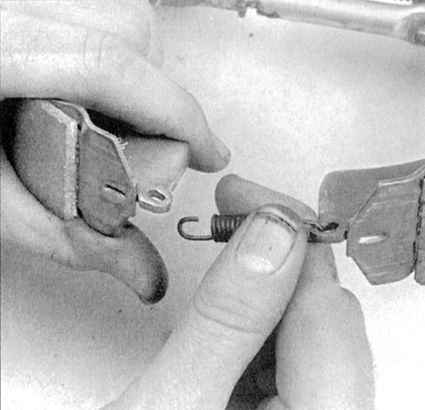

4е. Отсоедините стяжную пружину.

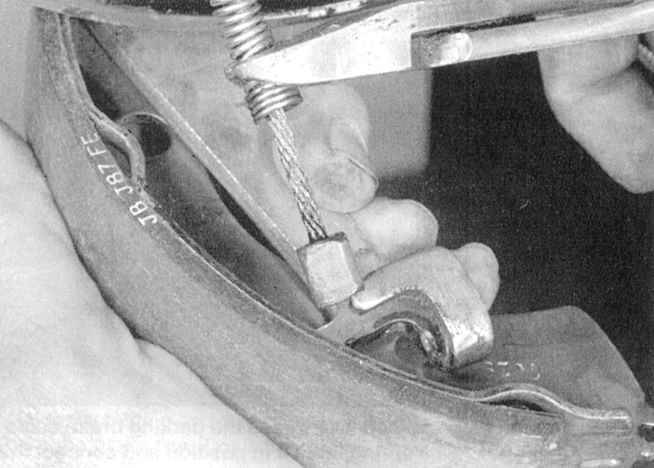

4f. Оттяните пружину на тросе привода стояночного тормоза настолько, чтобы появилась возможность ухватиться за трос бокорезами, удерживая пружину в сжатом состоянии (постарайтесь не порезать торс); теперь отсоедините наконечник троса от исполнительного рычага стояночного тормоза.

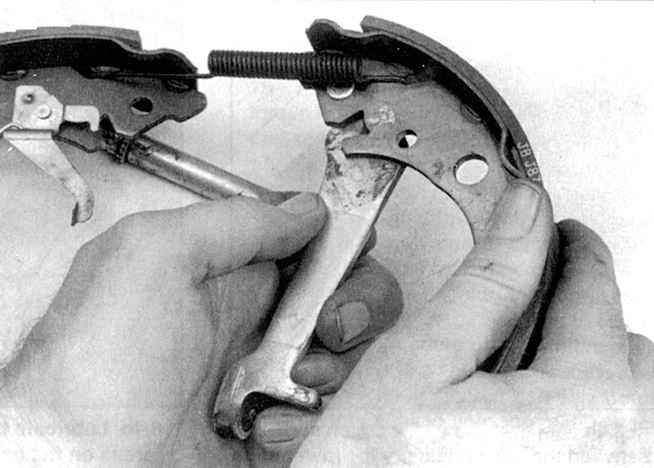

4g. Поверните исполнительный рычаг стояночного тормоза, отводя его от заднего тормозного башмака – при этом вилка регулировочного болта разжимной планки должна высвободиться из своей посадочной канавки в башмаке, что позволить разъединить башмаки.

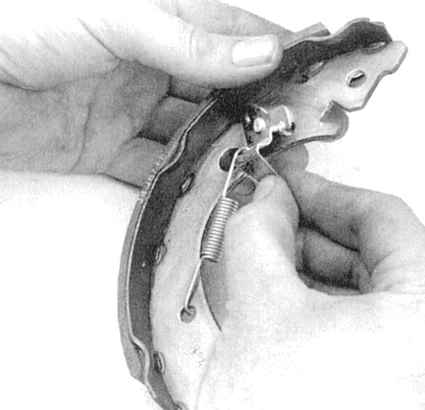

4h. Снимите рычаг и пружину автоматического регулятора с переднего тормозного башмака.

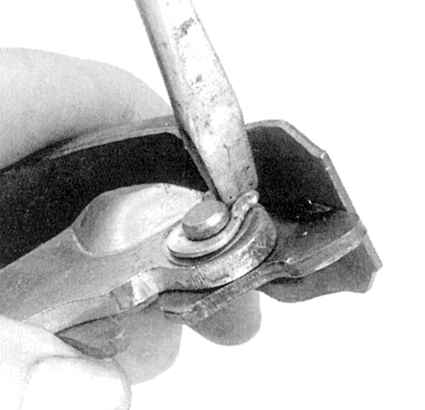

4i. Снимите фиксатор и отсоедините исполнительный рычаг стояночного тормоза от заднего башмака (не потеряйте установленную под стопорным кольцом гнутую шайбу).

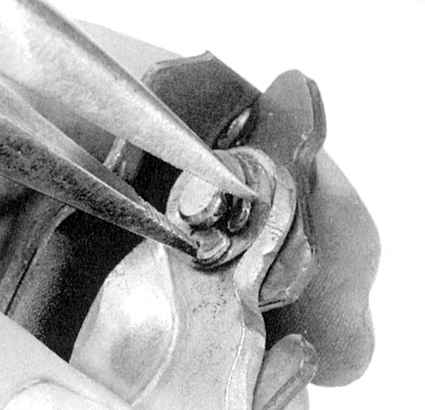

4j. Подсоедините к рычагу новый задний башмак (не забудьте подложить под фиксатор гнутую шайбу); острогубцами сожмите концы фиксатора вместе.

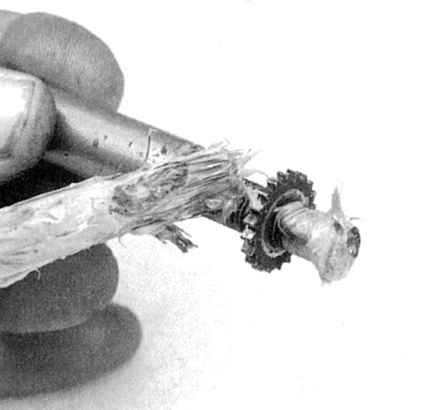

4k. Прочистите регулировочный болт и вилки разжимной планки, затем смажьте их тугоплавкой смазкой.

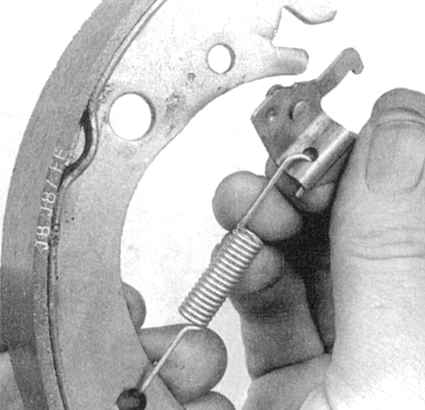

4l. Зацепите пружину автоматического регулятора за отверстие в новом переднем башмаке, затем заправьте палец рычага в другое специальное отверстие в башмаке.

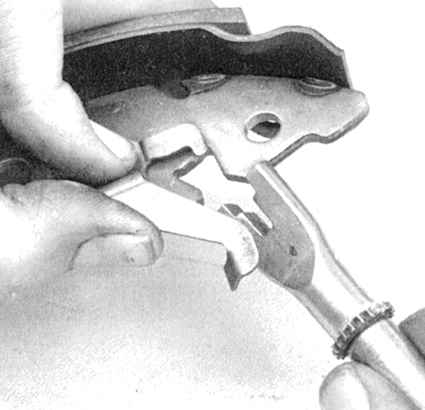

4m. Заправьте короткую вилку разжимной планки в свой паз в переднем башмаке (проследите за правильностью ввода вилки в зацепление с рычагом автоматического регулятора.

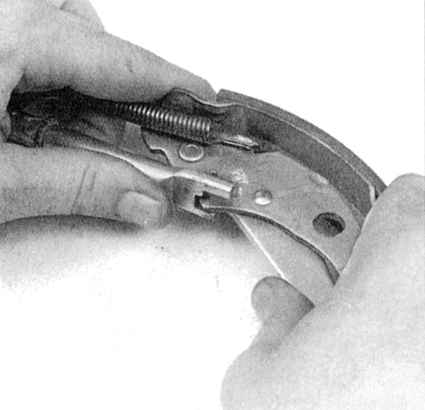

4n. Подсоедините верхнюю стяжную пружину к обоим тормозным башмакам, разведите нижние концы башмаков и заправьте вилку разжимной планки в паз в заднем башмаке (проследите за правильностью расположения ступенчатого выступа вилки).

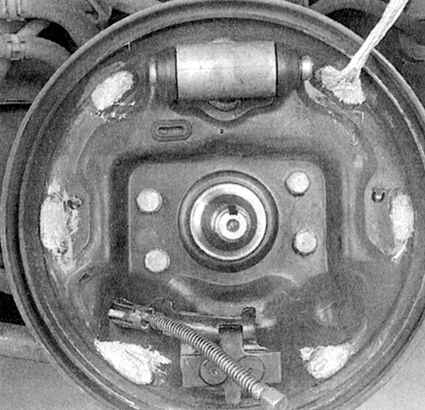

4о. Смажьте контактирующие с башмаками поверхности тормозного щита тугоплавкой смазкой.

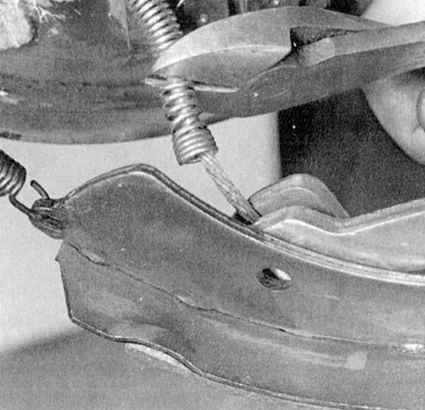

4р. Бокорезами сожмите пружину приводного троса стояночного тормоза (не порежьте трос) и, удерживая ее в таком положении, подсоедините наконечник троса к исполнительному рычагу.

4q. Установите башмачную сборку на щит тормозного механизма, посадив верхние концы башмаков в пазы в поршнях колесного цилиндра; подсоедините к башмакам нижнюю стяжную пружину.

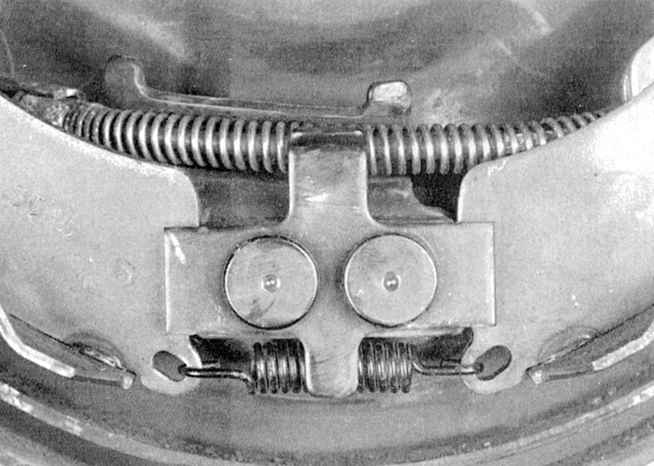

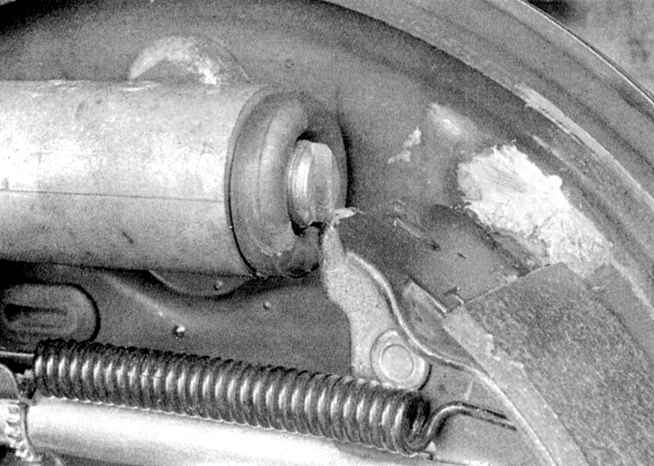

4r. Проденьте анкерные пальцы в отверстия в тормозном щите и башмаках, установите направляющие пружины; разверните пальцы, зафиксировав пружины; проследите, чтобы пружина троса привода стояночного тормоза и нижняя стяжная пружина оказались заведенными под планки анкерной скобы, как это показано на снимке.

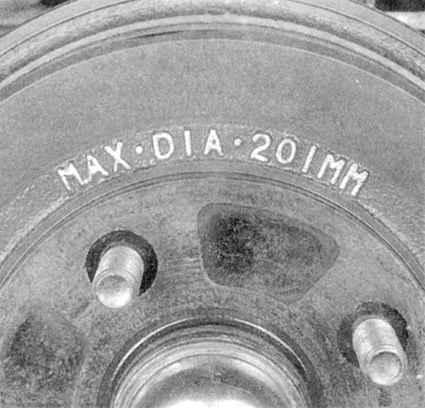

5. Перед установкой барабана следует проверить его на наличие задиров, борозд, следов перегрева и прочих дефектов. При выявлении серьезных повреждений, следы которых не могут быть устранены путем обработки барабана мелкозернистой наждачной бумагой, барабан следует отдать в проточку (с соблюдением максимального допустимого ремонтного диаметра). Если проточка барабана не может быть произведена без нарушения требований к максимальному допустимому внутреннему диаметру (выбит на барабане – см. сопроводительную иллюстрацию), придется произвести его замену. Если произвести проточку барабанов не представляется возможным, по крайней мере тщательно зачистите их рабочие поверхности мелкозернистой наждачной бумагой.

Составители настоящего Руководства рекомендуют производить проточку барабанов вне зависимости от их состояния с целью удаления всякого рода дефектов и устранения овальности.
