11.4. Снятие, ремонт и установка суппортов дисковых тормозных механизмов

Помните, что вырабатываемая в процессе работы тормозных механизмов пыль может содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, – при обслуживании механизмов одевайте защитную маску или респиратор. Ни в коем случае не используйте для протирки компонентов тормозной системы бензином или растворителями на нефтяной основе, – применяйте только фирменные чистящие средства или метиловый спирт!

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте колесные гайки. Поддомкратьте передок/задок автомобиля и установите его на подпорки. Снимите колеса.

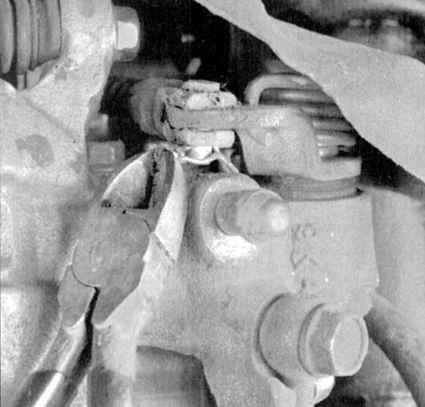

2. При снятии суппорта дискового тормозного механизма заднего колеса извлеките шплинт, и отсоедините трос привода стояночного тормоза от исполнительного рычага (см. сопроводительную иллюстрацию).

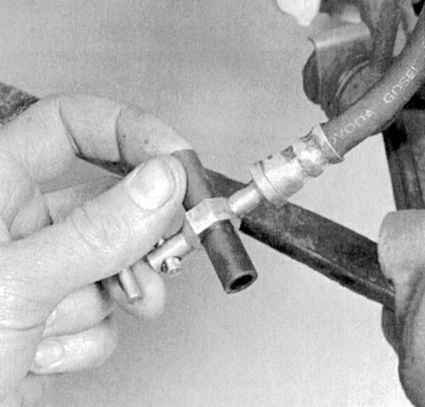

3. Отсоедините от суппорта гидравлическую линию, с целью минимизации потерь тормозной жидкости, а также, во избежание попадания внутрь тракта грязи закупорьте штуцерное соединение (см. сопроводительную иллюстрацию).

4. Снимите суппорт (см. Замена тормозных колодок дисковых тормозных механизмов).

Ремонт

Суппорт тормозного механизма переднего колеса

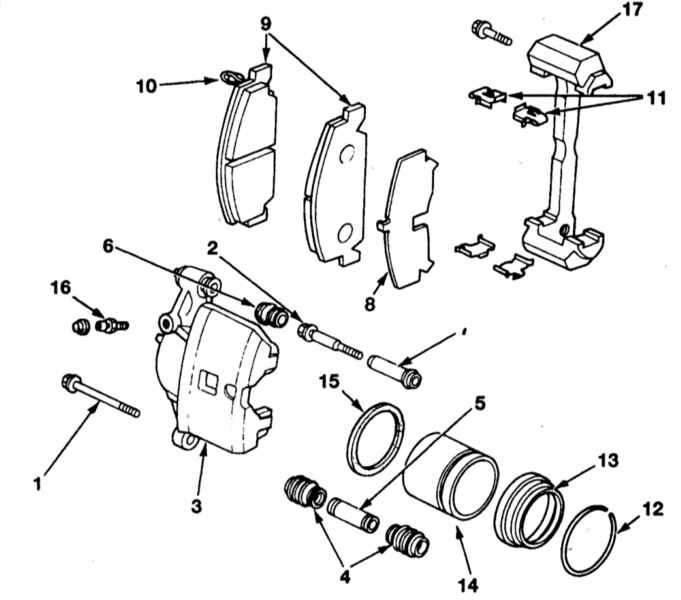

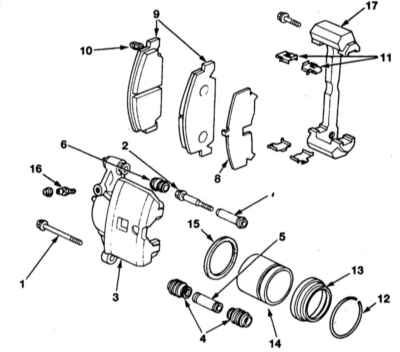

Суппорт фирмы Akebono

1 — Нижний болт суппорта
2 — Верхний болт суппорта
3 — Корпус суппорта (суппорт)
4 — Защитные чехлы
5 — Втулка
6 — Защитный чехол
7 — Втулка
8 — Регулировочная прокладка колодки
9 — Наружная колодка

10 — Внутренняя колодка (с индикатором износа)
11 — Пружинные держатели колодок
12 — Стопорное кольцо фиксации пыльника поршня
13 — Пыльник поршня
14 — Поршень
15 — Манжета поршня
16 — Вентиль прокачки
17 — Анкерная скоба

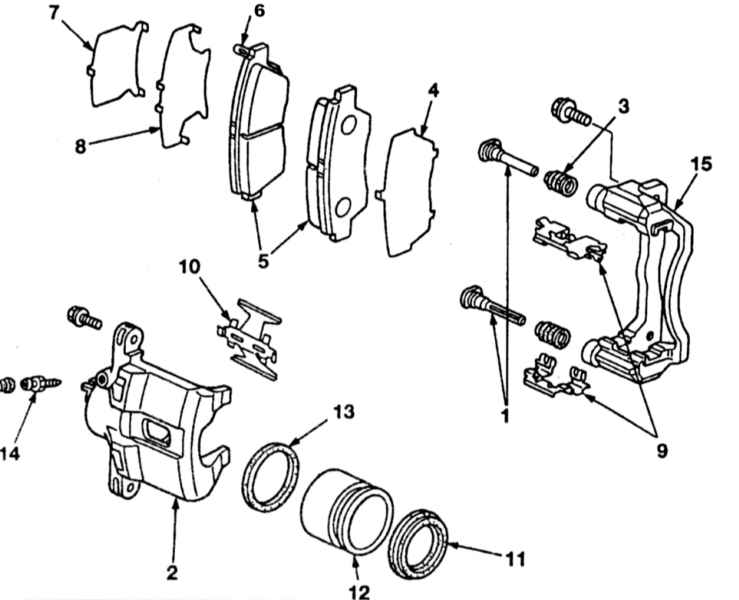

Суппорт фирмы Nissin

1 — Болты суппорта
2 — Корпус суппорта
3 — Защитный чехол
4 — Регулировочная прокладка наружной колодки
5 — Наружная колодка
6 — Внутренняя колодка (с индикатором износа)
7 — Внутренняя прокладка
8 — Регулировочная прокладка внутренней колодки

9 — Пружинные держатели колодок
10 — Пружина колодки
11 — Пыльник поршня
12 — Поршень
13 — Манжета поршня
14 — Вентиль прокачки
15 — Анкерная скоба


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Варианты конструкции суппортов дисковых тормозных механизмов представлены на сопроводительных иллюстрациях выше.
2. Уложите суппорт на чистый верстак. Если на суппорте установлены пружинные держатели колодок, запомните их расположение на сборке, затем снимите. Если пыльник поршня зафиксирован при помощи пружинного кольца, снимите его, поддев отверткой.
3. Снимите пыльник.
4. Прежде чем извлекать поршень, проложите между ним и стенкой суппорта деревянный брусок (для защиты поршня). Поршень выталкивается путем подачи сжатого воздуха в штуцер подсоединения тормозного шланга. Давление воздуха должно быть минимальным.

Следите, чтобы пальцы не оказались между поршнем и суппортом!


5. Оцените состояние рабочих поверхностей поршня и цилиндра в суппорте. В случае выявления каверн, задиров, шероховатостей и зон с измененной окраской, замените сборку суппорта.
6. При исправном состоянии компонентов извлеките из канавке в цилиндре манжету поршня, поддев ее деревянным или пластмассовым инструментом (использование металлического инструмента может привести к повреждению зеркала цилиндра).
7. Вытолкните втулки крепежных болтов суппорта из проушин в корпусе последнего. При соответствующей комплектации, предварительно снимите установленные с обеих сторон резиновые защитные чехлы.
8. Промойте все снятые детали специальным чистящим средством. Приготовьте соответствующий конструкции суппорта ремонтный набор. Смочите новую манжету поршня чистой тормозной жидкостью и заправьте ее в свою канавку в цилиндре суппорта. Удостоверьтесь, что манжета не перекручена.
9. Если пыльник поршня устанавливается без пружинного стопорного кольца (суппорты фирмы Nissin), заправьте пыльник в верхнюю канавку в цилиндре суппорта. Проследите за полнотой посадки фланца пыльника в канавке.

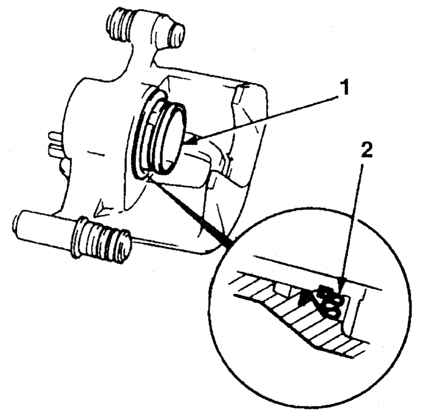

10. Смажьте поршень чистой тормозной жидкостью, аккуратно протолкните его сквозь новый пыльник и заправьте в цилиндр суппорта (поршень должен входить в цилиндр с небольшим сопротивлением). Удостоверьтесь, что пыльник попал в посадочную канавку на поршне (см. сопроводительную иллюстрацию).

11. Если для фиксации пыльника предусмотрено пружинное стопорное кольцо (суппорты фирмы Akebono), установите его на свое место. Удостоверьтесь, что пыльник попал в посадочную канавку на поршне.
12. Смажьте болты суппорта вложенной в ремнабор силиконовой смазкой и заправьте их в проушины корпуса. Не забудьте установить защитные чехлы.

Суппорт тормозного механизма заднего колеса

Для разборки суппортов тормозного механизма заднего колеса требуются специальные инструменты, ввиду чего, выполнение их ремонта разумно будет поручить специалистам автосервиса.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке. Не забудьте заменить медные уплотнительные шайбы (прокладки) с обеих сторон штуцерного разъема подсоединения к суппорту тормозного шланга. Обычно комплект новых прокладок прилагается в ремнаборе.
2. Прокачайте тормозной контур (см. Проверка исправности функционирования/герметичности, снятие и установка сборки вакуумного усилителя тормозов). Проверьте на наличие признаков утечек штуцерные соединения тормозных линий.
3. Установите на место колеса, опустите автомобиль на землю и затяните гайки крепления колес с требуемым усилием (см. Спецификации к Главе Текуущее обслуживание).
4. Прежде чем приступать к эксплуатации автомобиля проверьте исправность функционирования тормозов.
