11.14. Проверка исправности функционирования, замена и регулировка датчика-выключателя стоп-сигналов

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

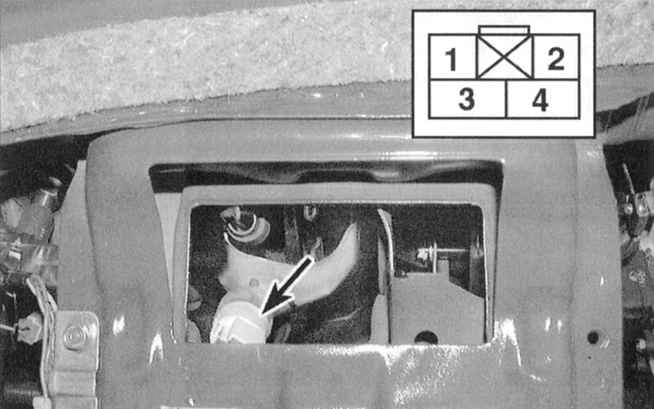

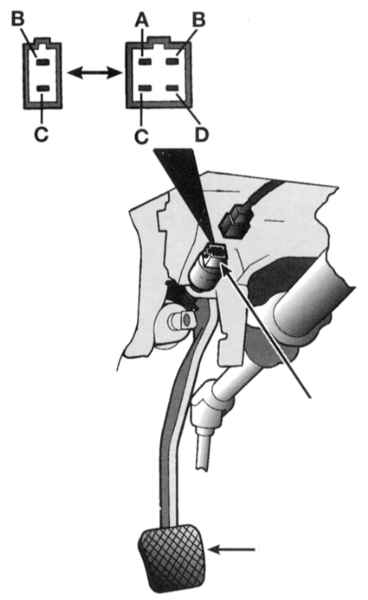

1. Выжмите педаль ножного тормоза и удостоверьтесь в исправности срабатывания стоп-сигналов в сборках задних комбинированных фонарей. 2. Если стоп-сигналы не срабатывают, проверьте состояние соответствующего предохранителя (см. Главу Бортовое электрооборудование или руководство по эксплуатации автомобиля). Также проверьте состояние нитей накала ламп стоп-сигналов в обоих задних комбинированных фонарях, а также лампы стоп-сигнала верхнего уровня. 3. Если лампы и предохранитель в порядке, отыщите датчик-выключатель, установленный в верхней части педали ножного тормоза. 4. Рассоедините электрический разъем датчика-выключателя (см. сопроводительные иллюстрации). 5. На моделях Civic проверьте проводимость между клеммами 1 и 2 разъема. При выжатой педали ножного тормоза проводимость должна иметь место, при отпущенной – нет, если эти условия не выполняются, замените датчик-выключатель. на моделях Integra воспользуйтесь омметром и проверьте проводимость между клеммами В и С разъема. Опять-таки, при выжатой педали проводимость должна иметь место, при отпущенной – нет. В случае необходимости замените датчик-выключатель.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от датчика-выключателя электропроводку. 2. Отдайте контргайку на обращенной к педали стороне датчика-выключателя, затем выверните последний из своего опорного кронштейна. 3. Установка производится в обратном порядке.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите контргайку датчика-выключателя и выверните последний настолько, чтобы его плунжер уперся в педаль ножного тормоза. 2. Ослабьте контргайку толкателя и, вращая последний плоскогубцами, отрегулируйте должным образом высоту положения педали (см. Спецификации). 3. Вновь прочно затяните контргайку. 4. Вверните датчик-выключатель в кронштейн таким образом, чтобы его плунжер оказался полностью утоплен (резьбовой наконечник упирается в накладку рычага педали), затем выверните его обратно на 1/2 оборота и прочно затяните контргайку. 5. Рукой выжмите педаль ножного тормоза и измерьте величину ее свободного хода. Сравните результат измерения с требованиями Спецификаций. Удостоверьтесь в исправности срабатывания стоп-сигналов при выжимании тормозной педали.
