8.2.5. Регулировка и замена датчика-выключателя положения трансмиссии

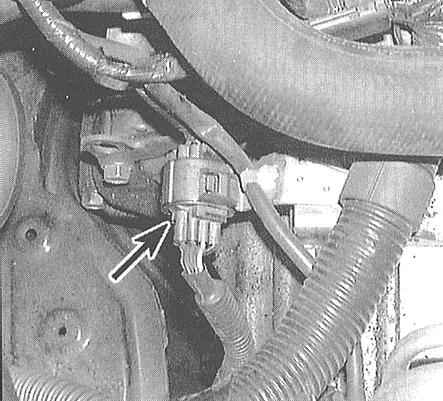

1. Доступ к разъему электропроводки датчика-выключателя возможен из двигательного отсека.

2. Рассоедините 10-контактный разъем датчика-выключателя положения трансмиссии.

3. Проверьте разъем на соответствие состояний датчика-выключателя карте проводимости. Переводите рычаг селектора поочередно в каждое из положений.

4. При отрицательных результатах проверки произведите регулировку датчика-выключателя. Если отрегулировать датчик-выключатель не удается, замените его.

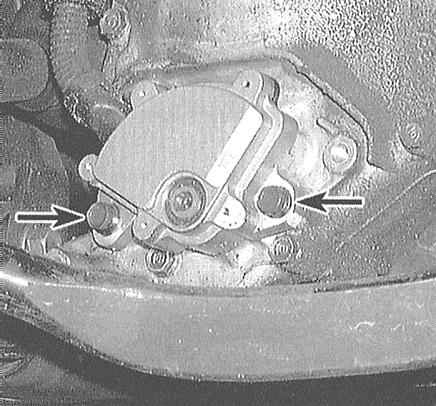

1. Переведите рычаг селектора в положение “N” и ослабьте гайки крепления датчика-выключателя.

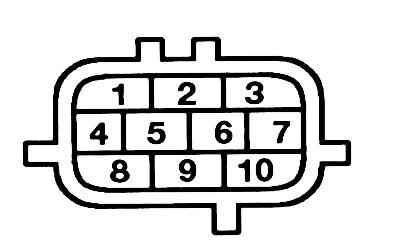

2. Рассоедините 10-контактный разъем и подключите омметр к клеммам 1 и 3.

3. Снимите крышку и слегка ослабьте болты крепления датчика-выключателя. Поверните датчик-выключатель в положение “N”, - должен раздаться щелчок, а омметр зафиксирует появление проводимости.
4. Затяните крепежные болты, установите на место крышку и соедините разъем.

1. Поддомкратьте автомобиль и установите его на подпорки.

2. Рассоедините 10-контаткный разъем. Выверните болт держателя жгута электропроводки.

3. Переведите рычаг селектора в положение “N”.

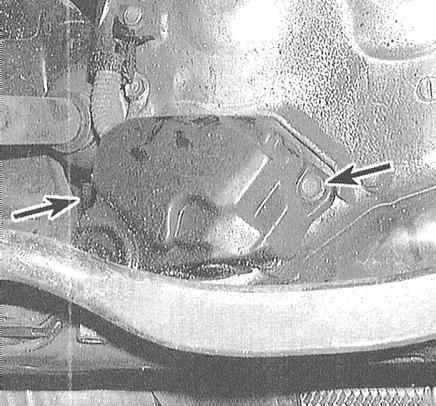

4. Снимите крышку датчика-выключателя положения АТ, затем выверните болты крепления датчика-выключателя.

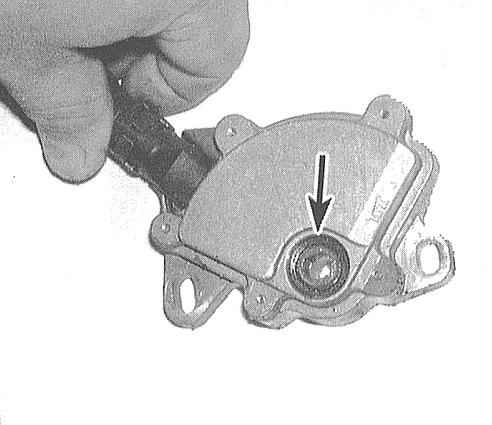

5. Переведите новый датчик-выключатель в положение, соответствующее положению “N”, удостоверьтесь, что рычаг селектора также находится в положении “N”.

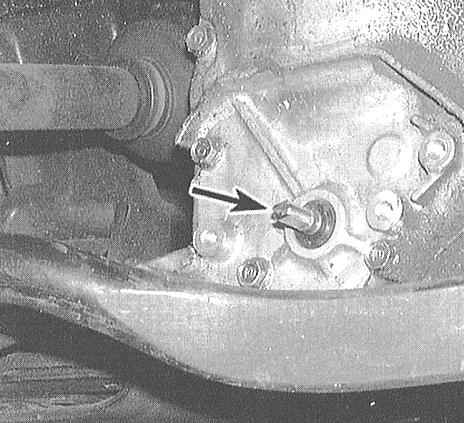

6. Наденьте датчик-выключатель на ось управления и, проследив, чтобы он оставался в положении “N”, затяните крепежные болты.

7. Подсоедините электропроводку, зафиксируйте жгут и установите на место крышку.
8. Удостоверьтесь, что двигатель запускается только в положениях “N” и “Р” рычага селектора.
