8.2.2. Снятие, установка и регулировка троса переключения передач

1. Снимите центральную консоль (см. Главу Кузов).

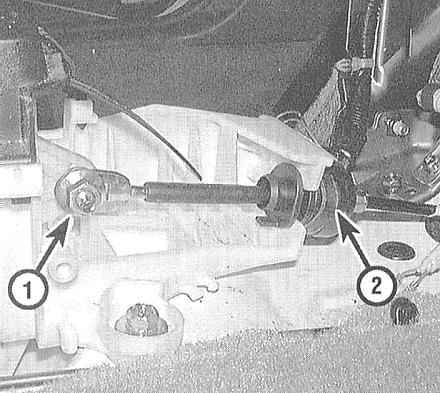

2. Отдайте контргайку регулятора троса. 3. Разверните резиновую проходную втулку на 1/4 оборота против часовой стрелки и вместе с тросом высвободите ее из опорного кронштейна.

4. Поддомкратьте автомобиль и установите его на подпорки.
5. Под автомобилем снимите выпускную трубу с термозащитным экраном (см. Главу Системы питания и выпуска).

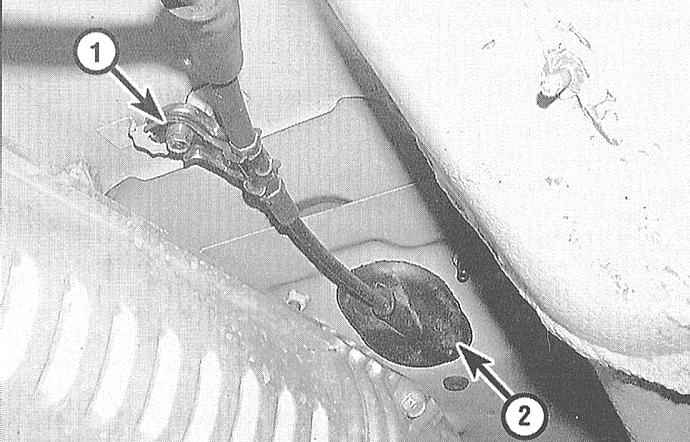

6. Под автомобилем, в районе размещения консоли снимите направляющий кронштейн троса и высвободите из панели днища резиновую проходную втулку последнего.

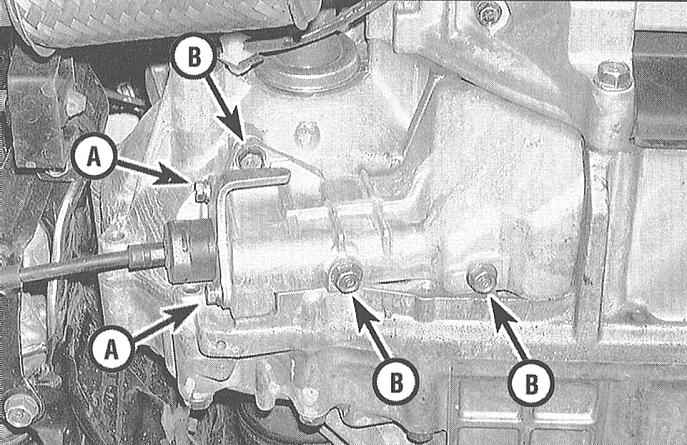

7. Выверните болты из держателя троса управления переключением передач. Во избежание повреждения узла подсоединения троса к рычагу управления, держатель следует снимать прежде крышки.

8. Выверните крепежные болты и снимите крышку троса управления переключением.

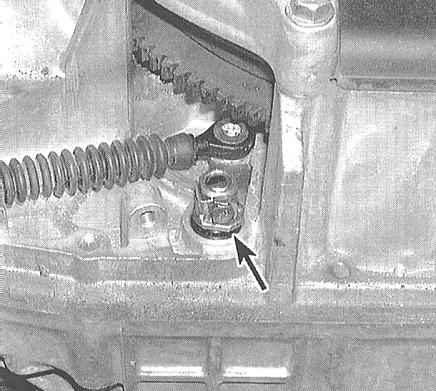

9. Выверните стопорный болт и извлеките рычаг управления с подсоединенным к нему тросом переключения из сборки трансмиссии.

1. Под автомобилем проденьте сборку нового троса в отверстие доступа и установите на место направляющий кронштейн.
2. Переведите рычаг переключения (селектора) в положение “R”.
3. На трансмиссии подсоедините рычаг управления с прикрепленным к нему тросом переключения к управляющему штоку.
4. Вверните новый стопорный болт крепления рычага и зафиксируйте его, загнув флажок стопорной шайбы.
5. Установите на крышку держатель троса управления переключением, затем установите сборку крышки на трансмиссию.
6. В салоне автомобиля разверните проходную втулку на 1/4 оборота по часовой стрелке и посадите сборку на опорный кронштейн.
7. Включите зажигание (не запускайте двигатель) и удостоверьтесь, что горит индикатор включения задней передачи.
8. Если трос установлен неверно, протолкните его вперед до упора, затем вытяните назад на один щелчок, переведя в положение, соответствующее включению задней передачи.

9. Наденьте наконечник троса на болт рычага переключения, проследив за правильностью совмещения паза с прямоугольными выступами болта.

10. Поочередно переведите рычаг переключения через все положения и удостоверьтесь в исправности переключения трансмиссии.
11. Дальнейшая установка производится в порядке, обратном порядку демонтажа соответствующих компонентов. В случае необходимости произведите регулировку троса переключения

1. Запустите двигатель, переведите рычаг селектора в положение “R” и удостоверьтесь в исправности включения задней передачи. Если передача не включается, следует произвести регулировку троса. Заглушите двигатель.
2. Снимите центральную консоль (см. Главу Кузов).

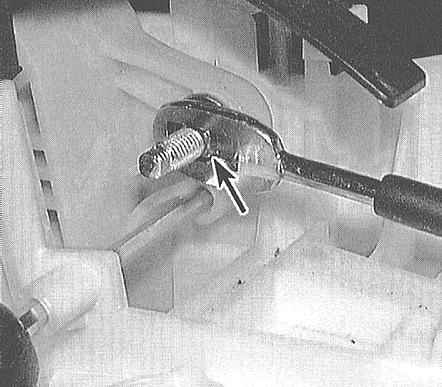

3. Переведите рычаг селектора в положение “N”, затем отпустите контргайку регулятора троса.

4. Протолкните трос вперед до упора, затем отпустите его, - трансмиссия должна переключиться в положение “Р”. потяните трос назад на один щелчок так, чтобы он зафиксировался в новом положении, соответствующем положению “R”.
5. Проденьте стержень диаметром 6.1 мм в специальное отверстие в монтажной скобе основания рычага переключения, - отверстие расположено с водительской стороны кожуха рычага. После того как стержень будет продет в отверстие в монтажной скобе основания рычага, выровняйте последний и проденьте стержень в отверстие в его основании. Теперь сборка окажется зафиксированной.

6. Наденьте наконечник троса на болт рычага.

7. Наверните контргайку и зафиксируйте трос в этом положении.
8. Извлеките фиксирующий сборку стержень.
9. Запустите двигатель и удостоверьтесь в исправности функционирования сборки управления переключением передач.
