2.6.7. Измерение внутреннего диаметра цилиндра

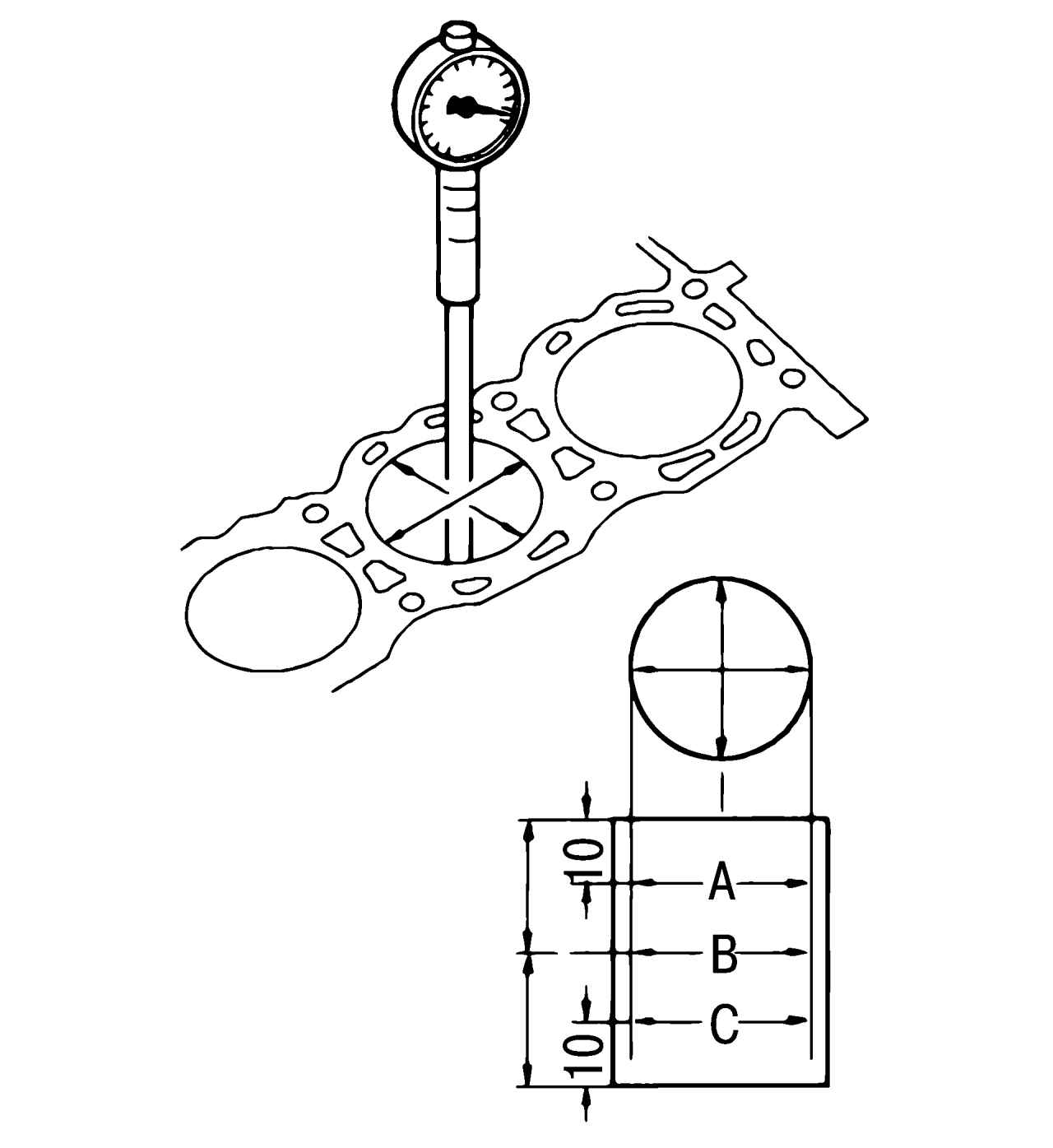

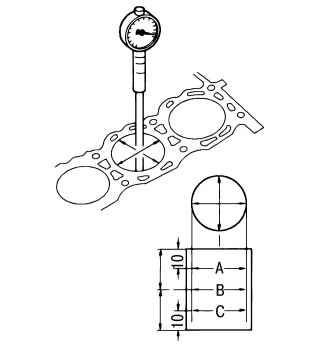

Рис. 161. Измерение диаметра цилиндра

Для получения правильных значений измерений, все крышки коренных подшипников без вкладышей должны быть установлены и затянуты своими болтами с необходимым моментом затяжки. Измерение производите с помощью нутромера. Диаметр цилиндра измеряйте в различных направлениях и размерах по высоте. Так вы получите различные значения от «min» до «max», а также определите величину конусности цилиндра. Если полученные данные измерений лежат за границами допустимого износа, то блок цилиндров необходимо расточить до следующего ремонтного размера или заменить на новый (рис. 161).
