2.6.2. Радиальный зазор между вкладышами коренных подшипников и шейками коленчатого вала

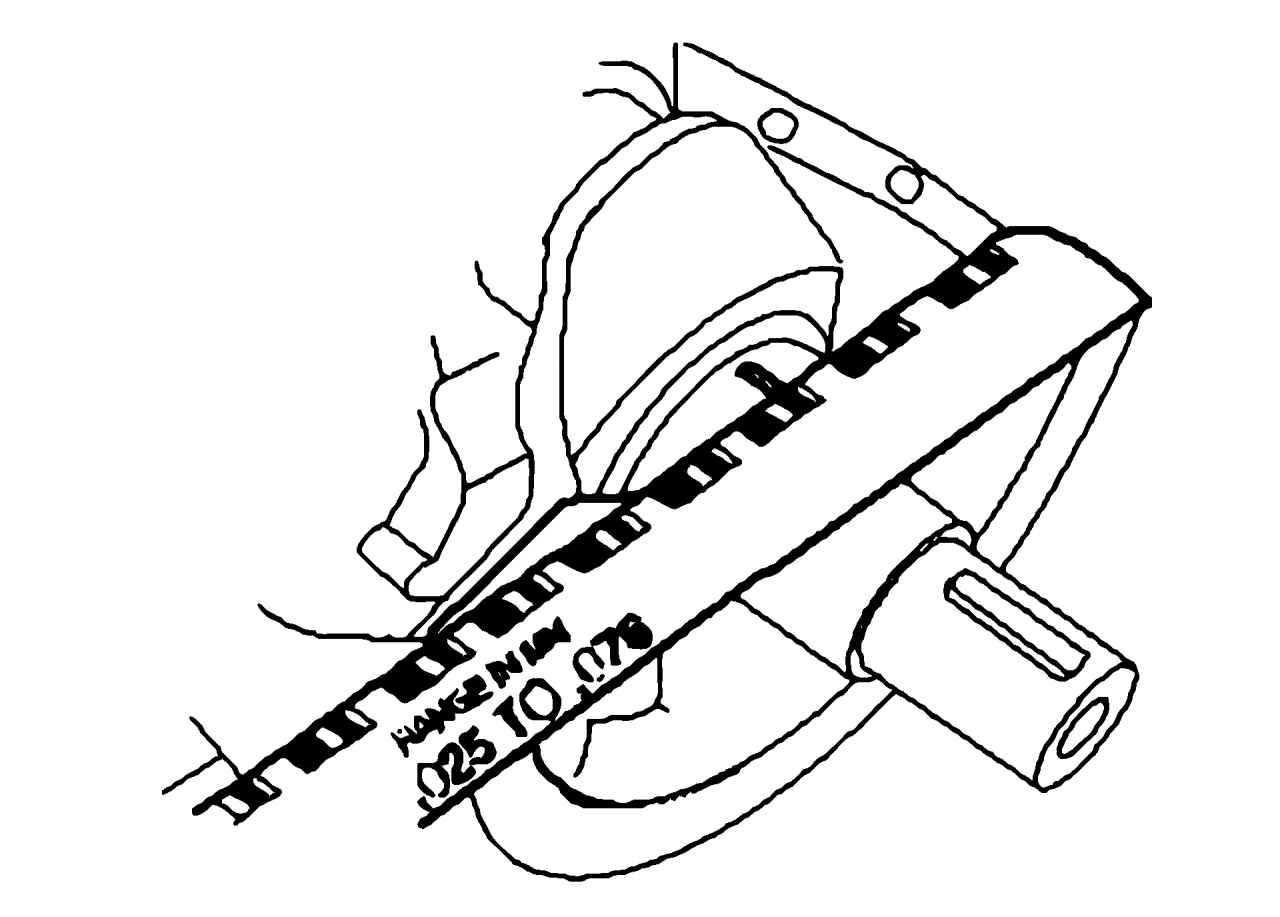

Рис. 155. Определение зазора между вкладышами коренных подшипников и шейками коленчатого вала

Вы можете измерить радиальный зазор между вкладышами коренных подшипников и шейками коленчатого вала специальным инструментом для измерения зазоров в подшипниках скольжения в виде пластмассовой нити (рис. 155). При этом измеряемые детали должны быть без масла.

Измерение зазора проводите в следующей последовательности:

- положите отрезок пластмассовой нити на вкладыш в блоке цилиндров вдоль оси;

- установите коленчатый вал в блок цилиндров;

- установите крышку, соответствующую проверяемому подшипнику, и затяните болты крепления крышки нужным моментом. При этом не допускается ударять по крышке и проворачивать вал;

- отверните болты крепления крышки и снимите ее;

- приложите шаблон к расплющенной нити, ее ширина будет соответствовать величине зазора;

- повторите процесс со всеми другими подшипниками.
