2.6.4. Осевой зазор распределительного вала

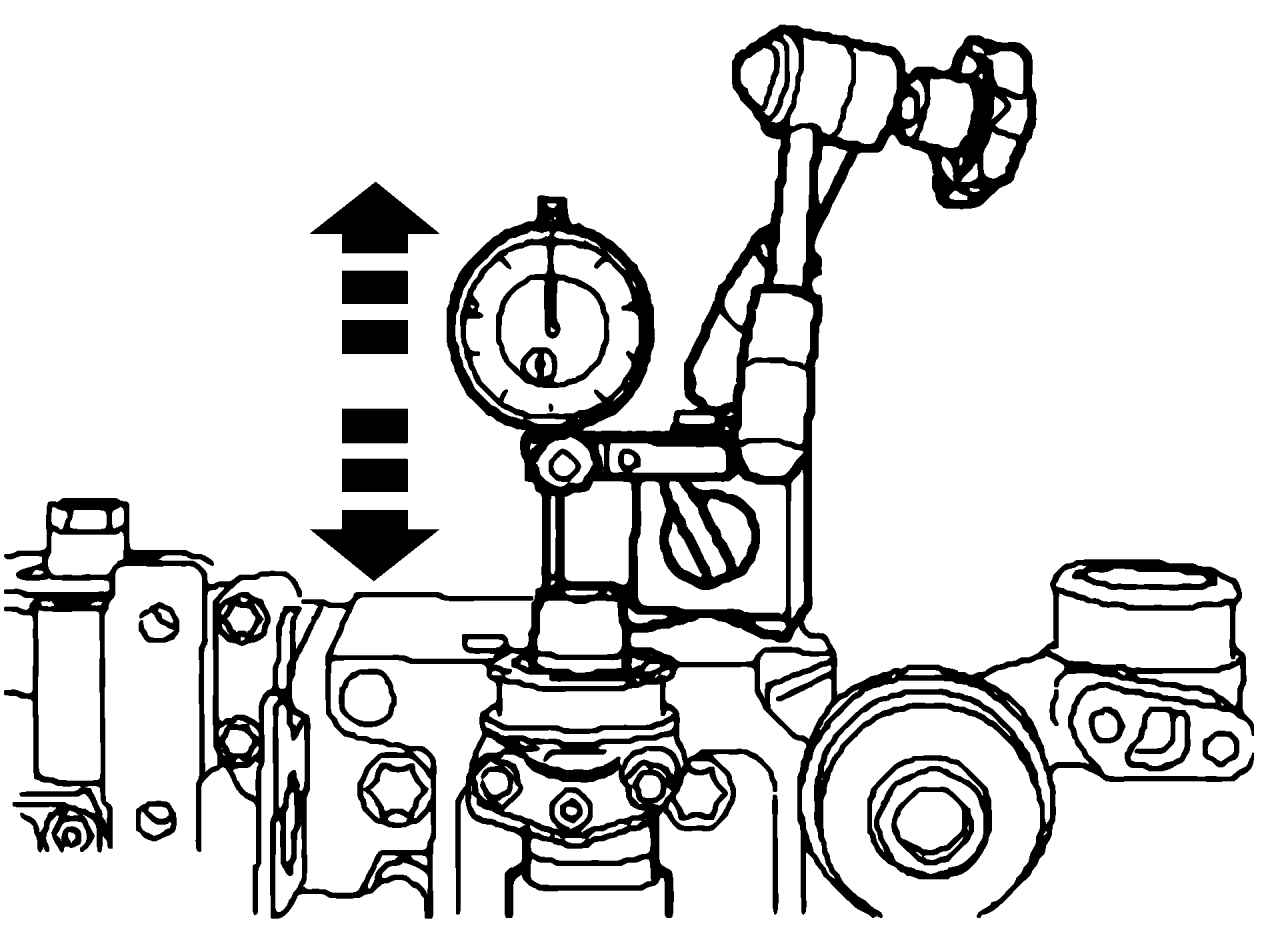

Рис. 157. Измерение осевого зазора распределительного вала

Осевой зазор распределительного вала измеряется с помощью индикатора часового типа и штатива. Зазор должен составлять 0,05—0,15 мм. Если на практике зазор имеет большую величину, то необходимо произвести замену вала (рис. 157).
