2.6.6. Измерение диаметра шеек распределительного вала

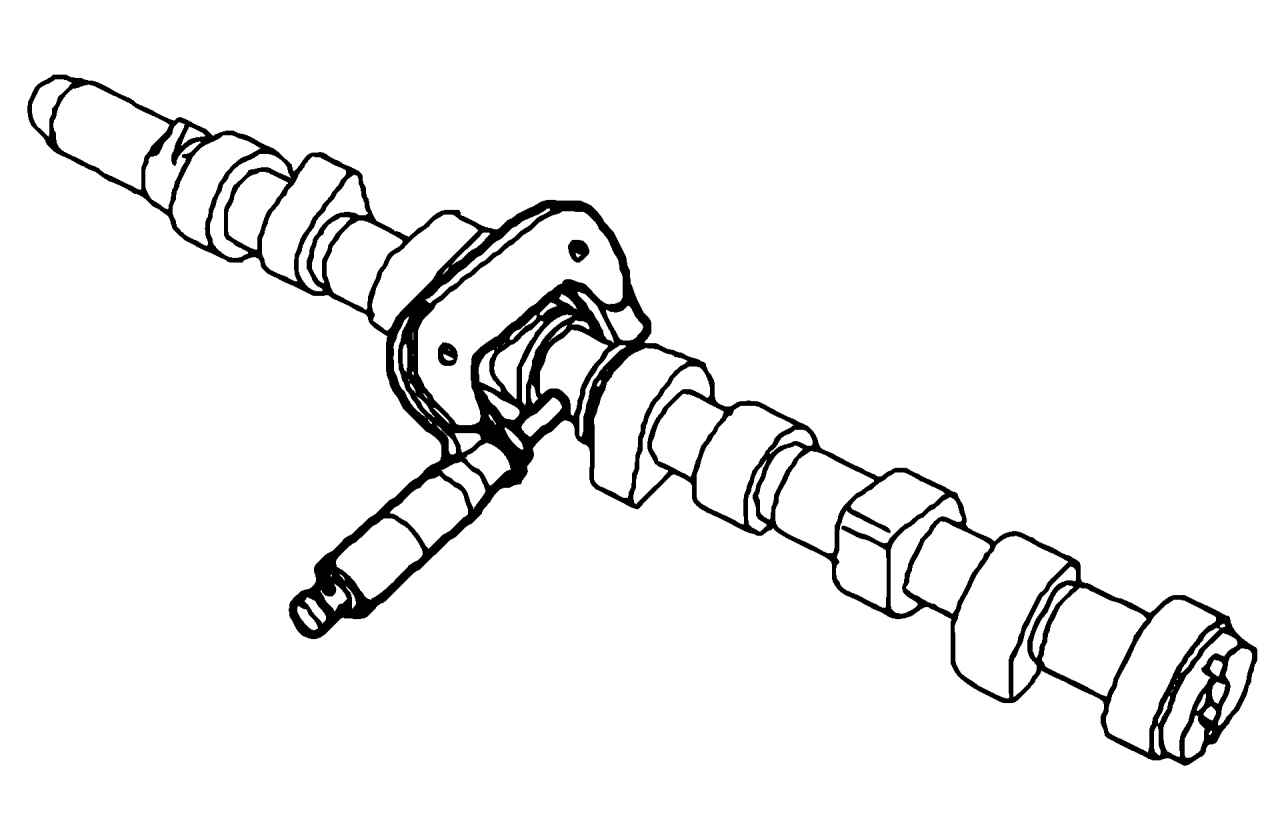

Рис. 160. Измерение диаметра шеек распределительного вала

Измерение диаметра шеек распределительного вала производится с помощью микрометра. Микрометр поочередно устанавливается на все шейки распределительного вала. Измерение диаметра каждой шейки проводите с поворотом вала на угол 90°. Если шейки сильно изношены, вал необходимо заменить (рис. 160).
