13.7. Схема 5. Датчик аварийного падения давления масла, датчик температуры охлаждающей жидкости, выключатель сигнальной лампы включения стояночного тормоза, датчик скорости

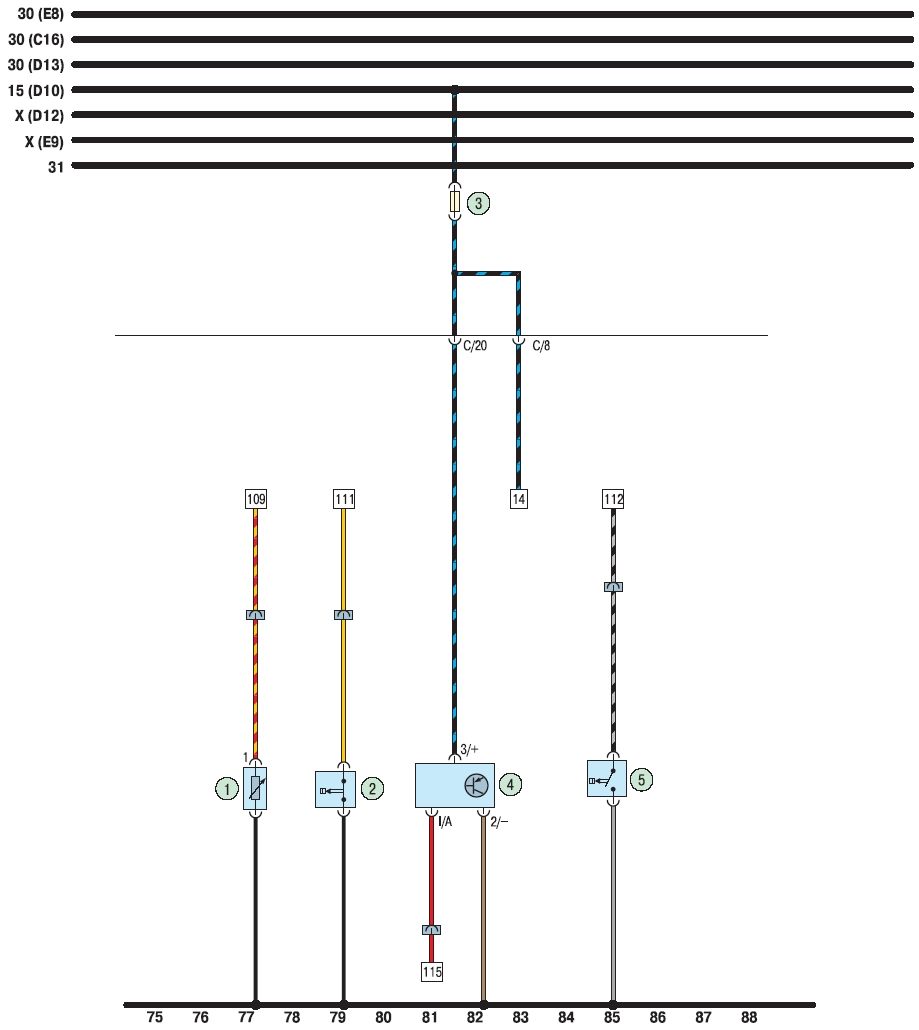

Схема 5. Датчик аварийного падения давления масла, датчик температуры охлаждающей жидкости, выключатель сигнальной лампы включения стояночного тормоза, датчик скорости

1 - датчик температуры охлаждающей жидкости; 2 - датчик аварийного падения давления масла; 3 - предохранитель (10 А) датчика скорости; 4 - датчик скорости; 5 - выключатель сигнальной лампы включения стояночного тормоза
