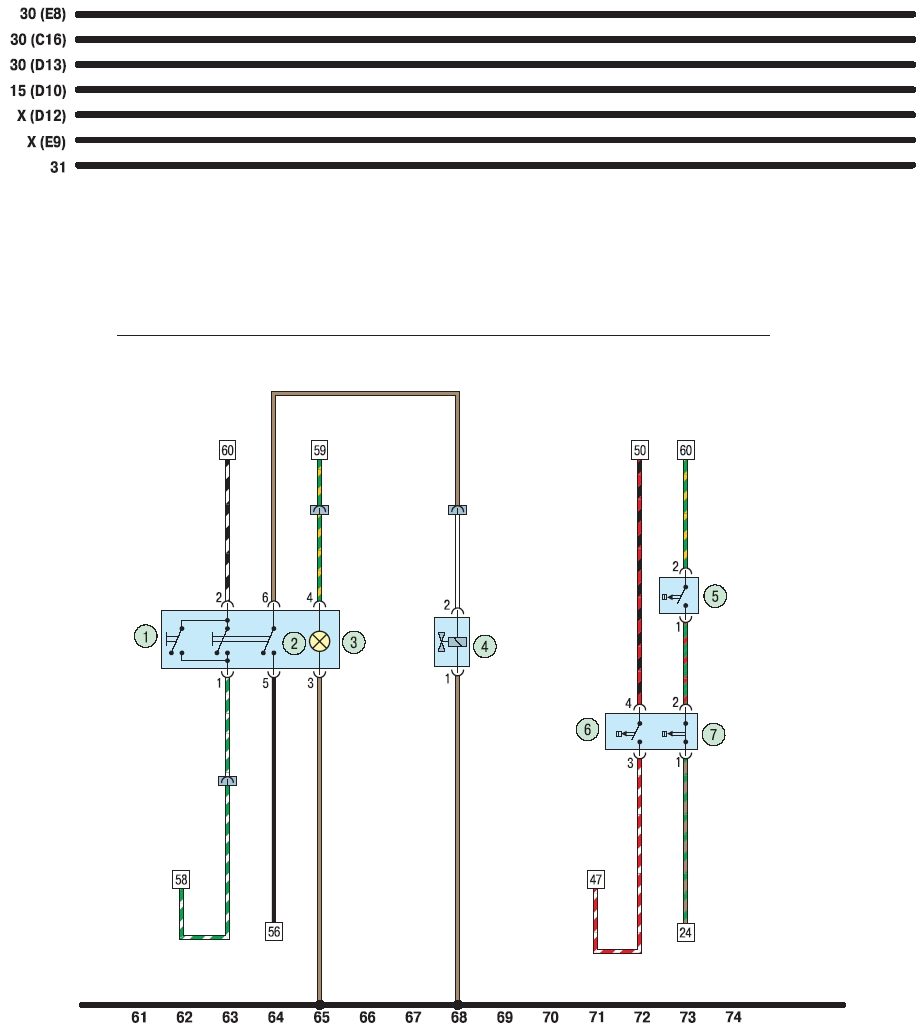

13.6. Схема 4. Выключатель кондиционера, электромагнитный клапан режима рециркуляции, высоковольтный и низковольтный выключатели
1 - выключатель; 2 - выключатель режима рециркуляции; 3 - индикаторная лампа включения кондиционера; 4 - электромагнитный клапан режима рециркуляции; 5 - термовыключатель; 6 - высоковольтный выключатель; 7 - низковольтный выключатель
|
