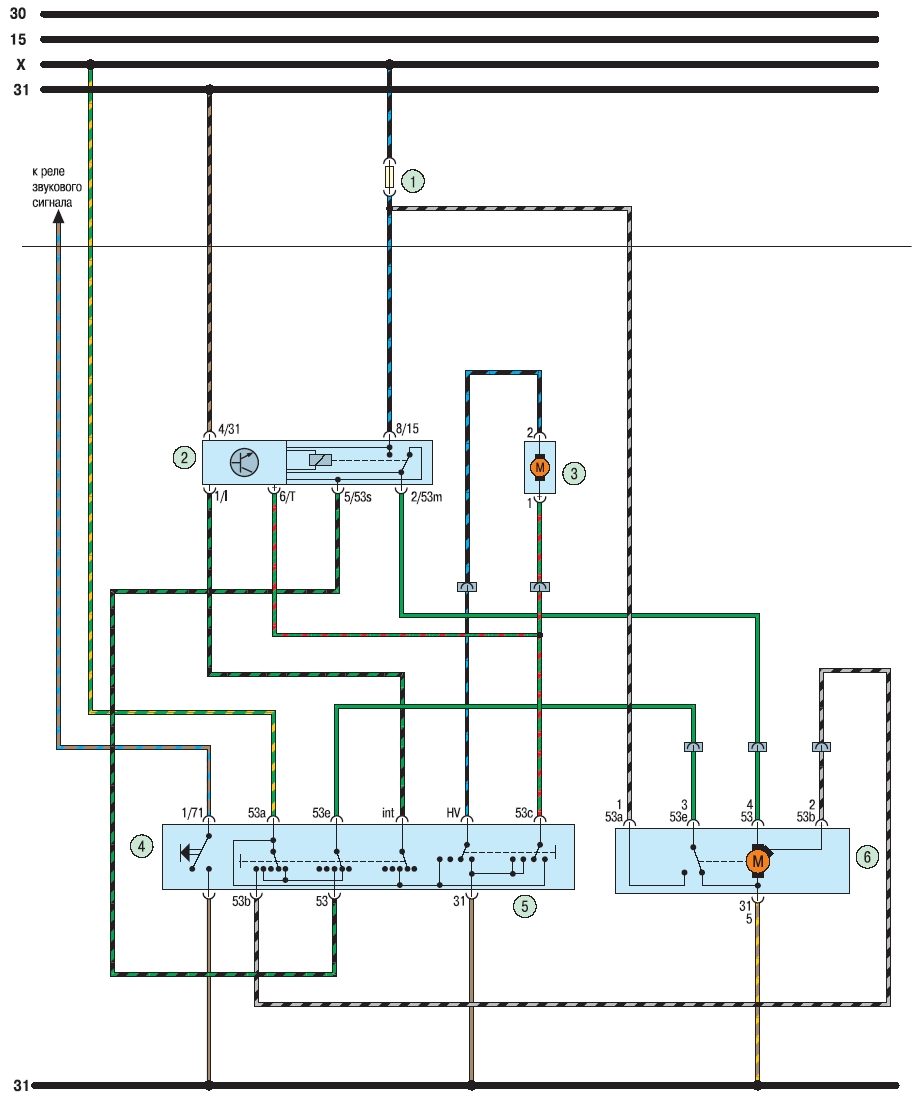

13.24. Схема 22. Очиститель и омыватель ветрового стекла, выключатель звукового сигнала (вариантное исполнение)

1 - предохранитель (20 А); 2 - реле очистителя ветрового стекла; 3 - насос омывателя ветрового стекла; 4 - кнопка включения звукового сигнала; 5 - переключатель очистителя и омывателя ветрового стекла; 6 - очиститель ветрового стекла
