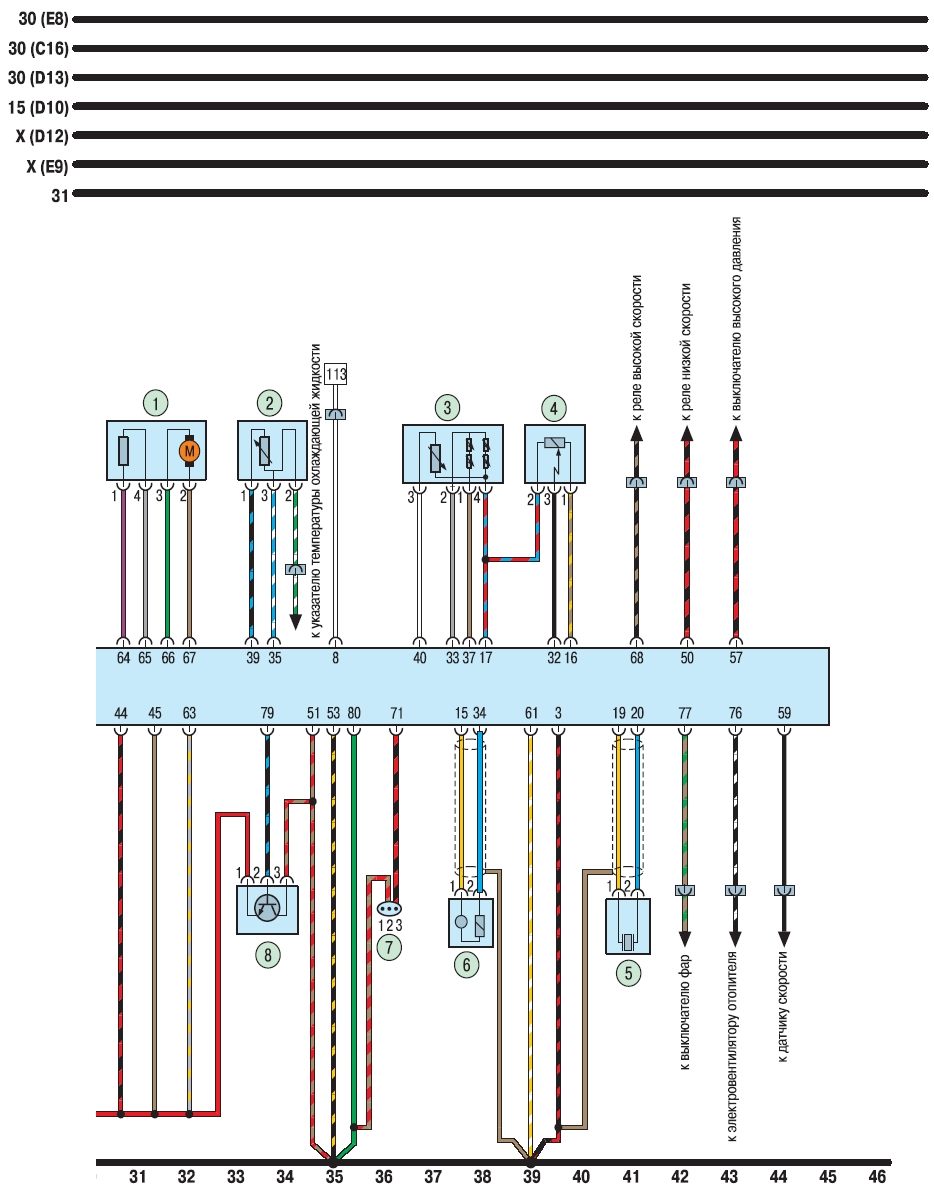

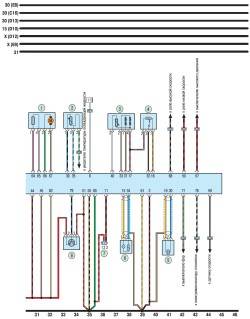

13.4. Схема 2б. Система управления двигателем

1 - регулятор холостого хода; 2 - датчик температуры охлаждающей жидкости; 3 - комбинированный датчик температуры и давления впускного воздуха; 4 - датчик положения дроссельной заслонки; 5 - датчик детонации; 6 - датчик положения коленчатого вала; 7 - диагностический разъем; 8 - датчик фаз
