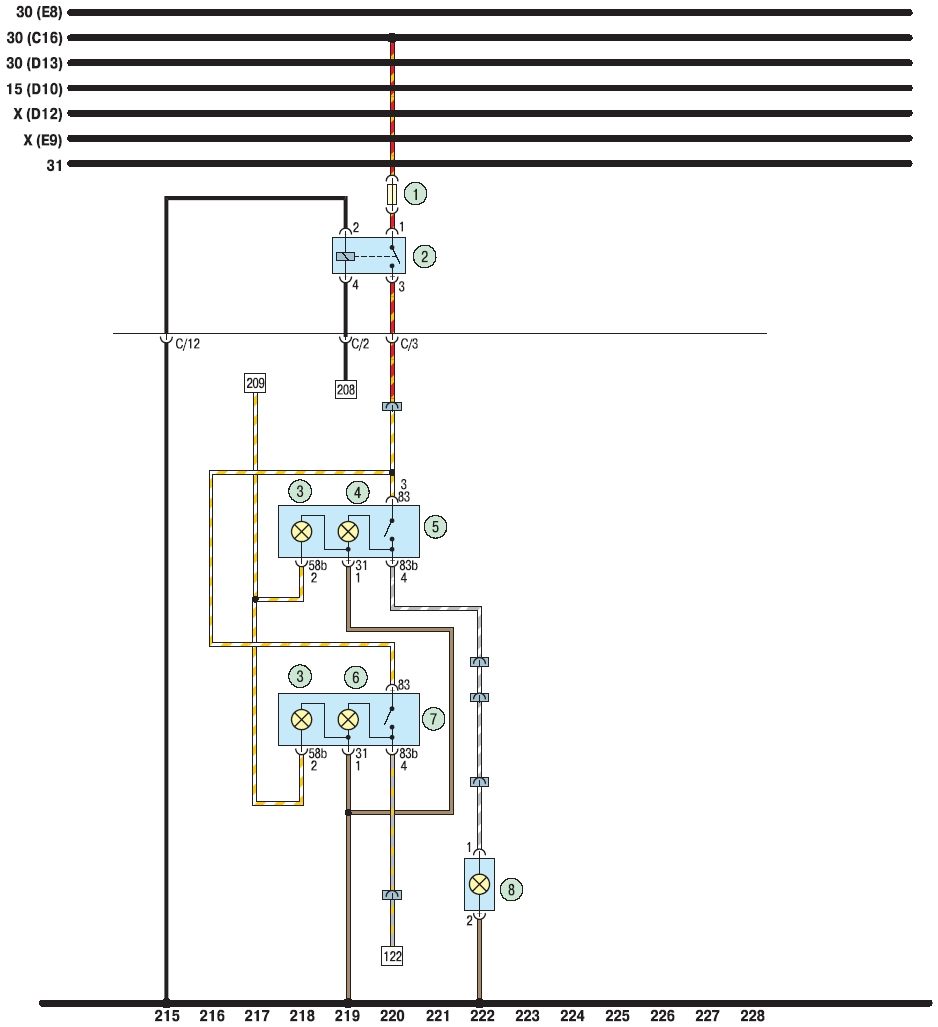

13.17. Схема 15. Задние противотуманные фонари, свет заднего хода

1 - предохранитель (15 А); 2 - реле противотуманных фар; 3 - лампа подсветки выключателя противотуманных фар и противотуманных фонарей; 4 - контрольная лампа включения противотуманных фонарей; 5 - выключатель противотуманных фонарей; 6 - контрольная лампа включения противотуманных фар; 7 - выключатель противотуманных фар; 8 - противотуманный фонарь
