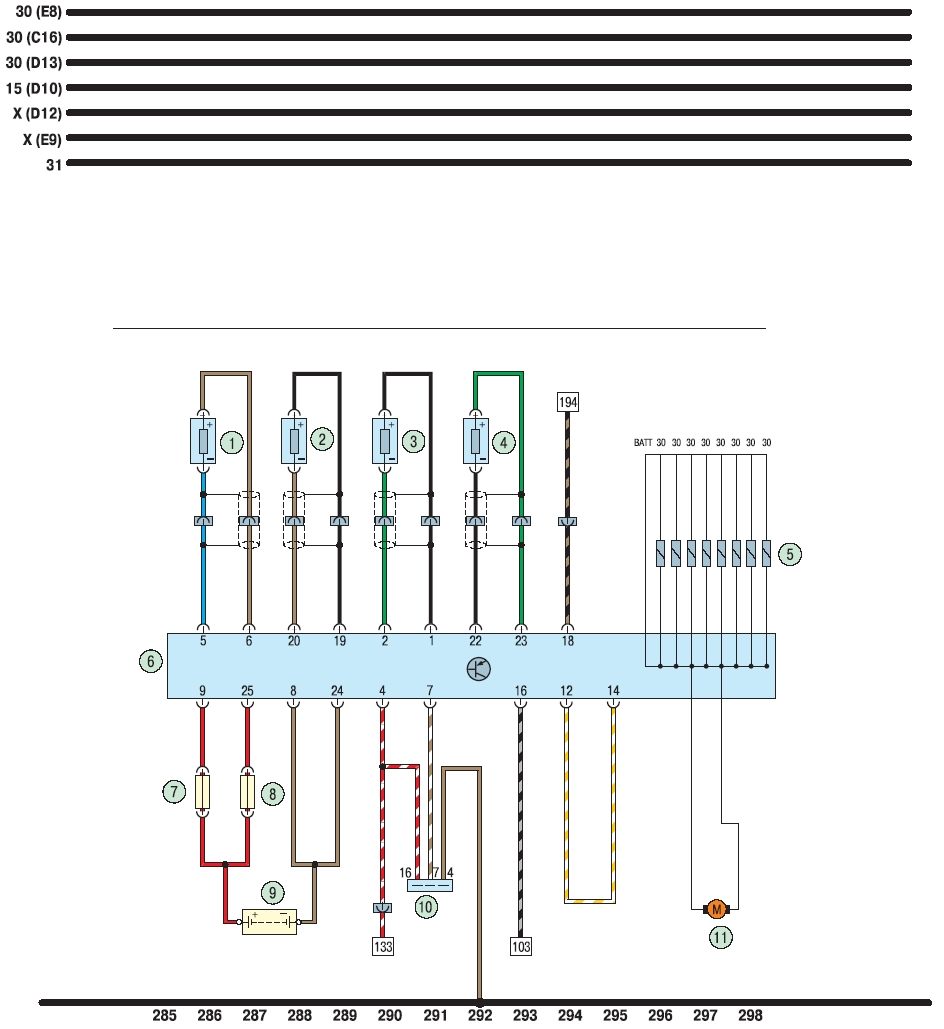

13.21. Схема 19. Антиблокировочная система тормозов (ABS)

1 - датчик частоты вращения левого заднего колеса; 2 - датчик частоты вращения левого переднего колеса; 3 - датчик частоты вращения правого переднего колеса; 4 - датчик частоты вращения правого заднего колеса; 5 - электрогидравлический блок ABS; 6 - блок управления ABS; 7, 8 - предохранитель (30 А); 9 - аккумуляторная батарея; 10 - диагностический разъем; 11 - гидравлический насос ABS
