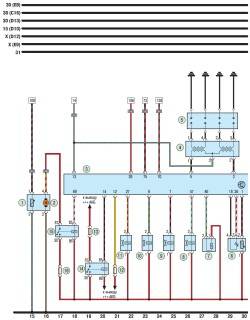

13.3. Схема 2а. Система управления двигателем
1 - датчик уровня топлива в баке; 2 - топливный насос; 3 - электронный блок управления двигателем; 4 - катушка зажигания; 5 - свечи зажигания; 6 - датчик концентрации кислорода в отработавших газах; 7 - клапан продувки адсорбера; 8, 9, 10, 11 - форсунки; 12 - предохранитель (7,5 А) питания электронного блока управления двигателем; 13 - предохранитель (30 А) главного реле; 14 - главное реле; 15 - реле топливного насоса; 16 - предохранитель (15 А) топливного насоса
|
|
|
