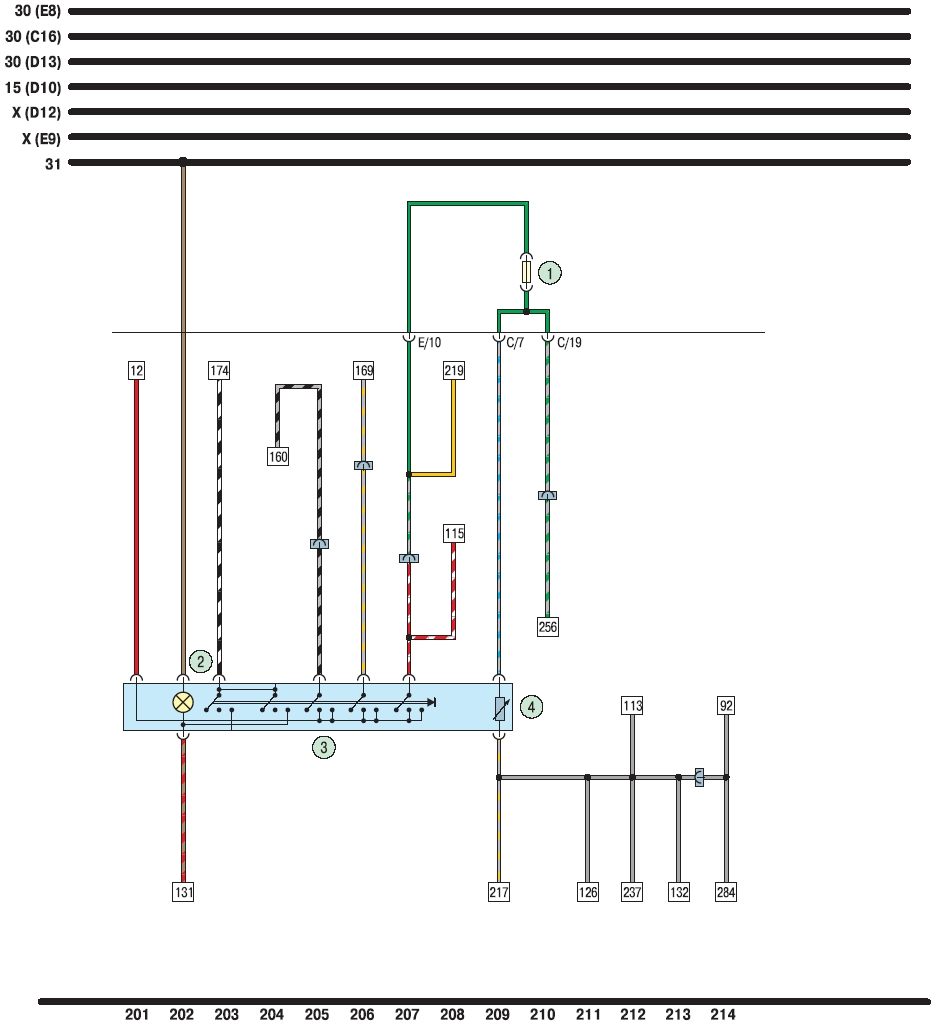

13.16. Схема 14. Переключатель наружного освещения

1 - предохранитель (10 А); 2 - контрольная лампа включения габаритного освещения; 3 - переключатель наружного освещения; 4 - реостат подсветки комбинации приборов
