13.5. Схема 3. Кондиционер, исполнительный механизм, система охлаждения

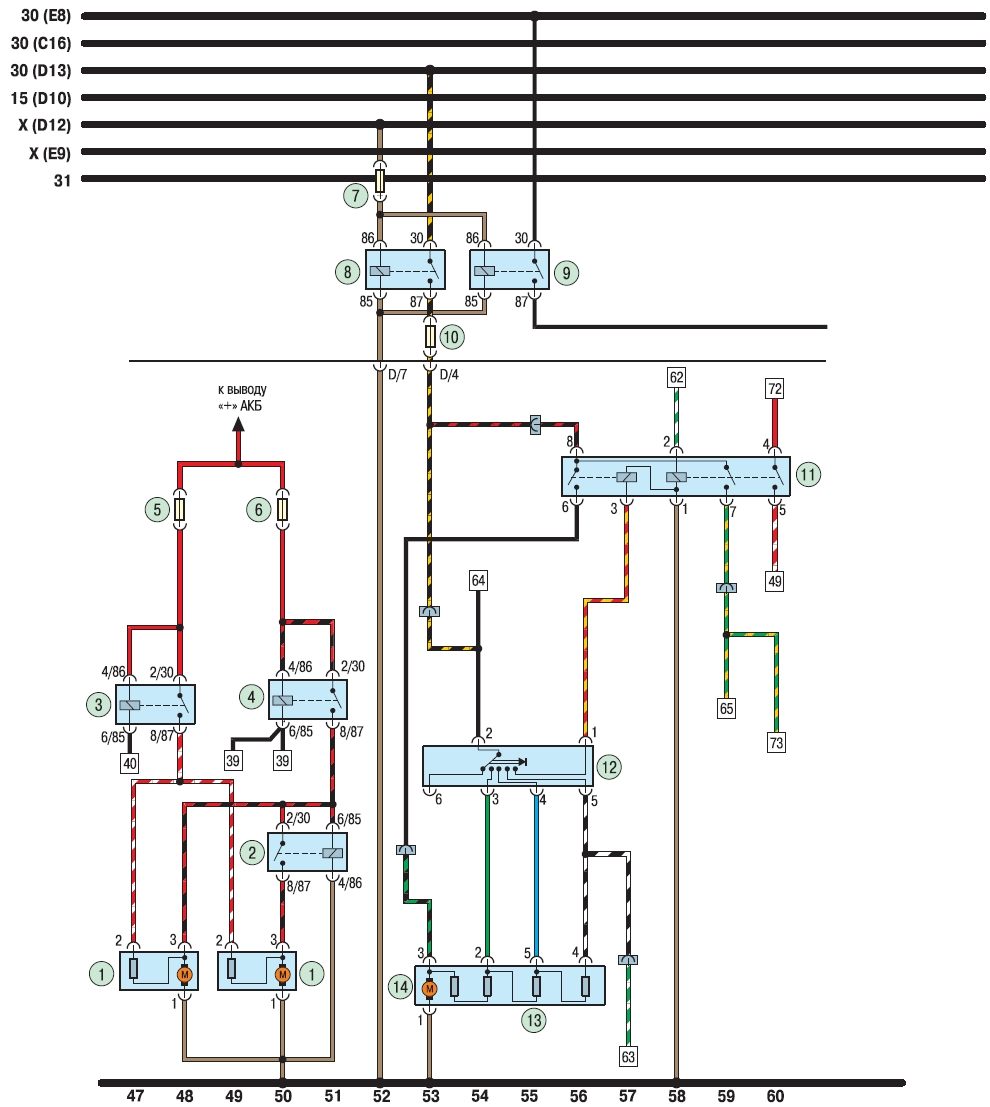

1 - электровентилятор радиатора; 2 - реле электровентиляторов радиатора; 3 - реле низкой скорости электровентиляторов радиатора; 4 - реле высокой скорости электровентиляторов радиатора; 5 - предохранитель (30 А) реле низкой скорости электровентиляторов радиатора; 6 - предохранитель (30 А) реле высокой скорости электровентиляторов радиатора; 7 - предохранитель (10 А) реле вентилятора кондиционера и реле обогрева заднего стекла; 8 - реле вентилятора кондиционера (в монтажном блоке); 9 - реле обогрева заднего стекла; 10 - предохранитель электровентилятора отопителя; 11 - реле кондиционера; 12 - переключатель скоростей электровентилятора отопителя; 13 - резистор последовательного регулирования скорости электровентилятора отопителя; 14 - электровентилятор отопителя
|
