4.2.1. Снятие и установка блока управления отопителя / кондиционера

1 Снимите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника.

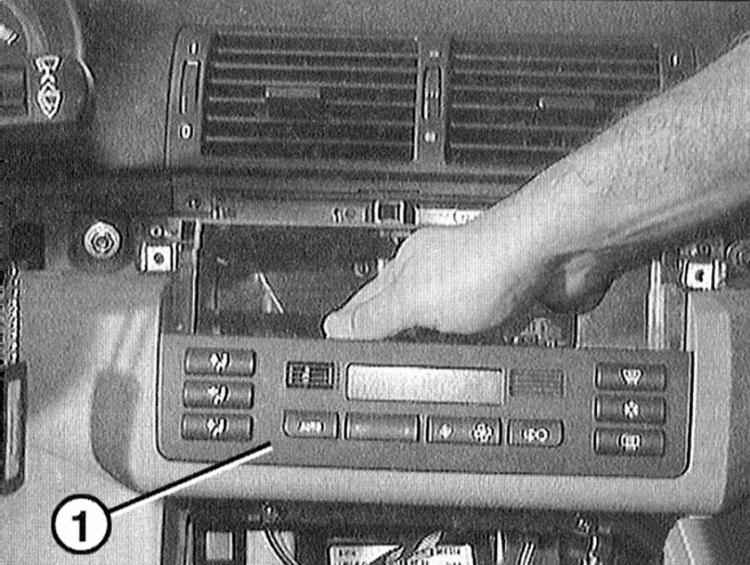

2 Возьмите блок управления -1- через проем радиоприемника и с силой вытяните его. Сверху и снизу блок управления крепится двумя скобами.

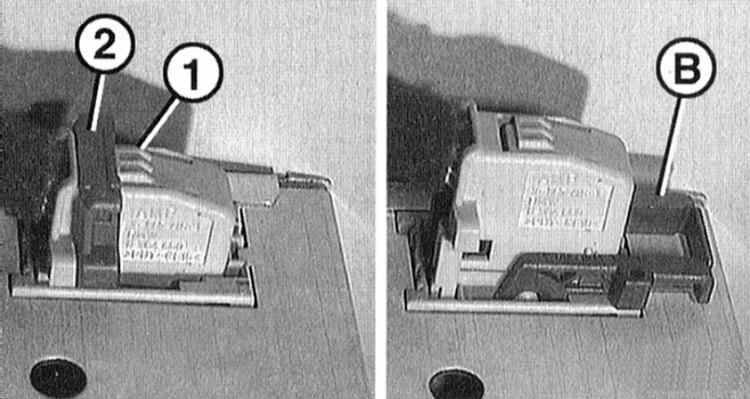

3 С обратной стороны расстыкуйте все штекерные соединения. Для этого вдавите лапку -1- и поверните скобу -2- на угол 90° -В-. Таким образом, штекер вынимается из направляющей.

4 Снимите блок управления.

5 Проверьте надежность установки скоб крепления на блоке управления. При необходимости вставьте на место выпавшие скобы.
6 Состыкуйте все штекерные соединения сзади блока управления и зафиксируйте их. При стыковке штекеров скоба должна находиться в положении -В-. В результате поворота скобы штекер вводится в направляющую. Зафиксируйте стопорную скобу.
7 Вставьте блок управления в проем монтажной рамки, одновременно вдавив и зафиксировав.
8 Установите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника.

9 Снимите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника.
10 Снимите все три регулятора.
11 Выверните два винта под регуляторами вентилятора отопителя и выверните распределитель воздуха.
12 Подденьте передний козырек блока управления и снимите его.
13 Выверните четыре винта крепления монтажной рамки.
14 Освободите скобы блока управления слева и справа. Сместите блок управления внутрь и снимите монтажную рамку.
15 Снимите с обратной стороны блока управления валик привода, для чего вдавите фиксирующую скобу.
16 Отсоедините тягу и выньте ее.
17 Расстыкуйте разъем микровыключателя.
18 Выньте блок управления.
19 Выньте микровыключатель, для чего разожмите скобы и освободите выключатель.

20 Установите микровыключатель так, чтобы клавиша показывала вверх.
21 Вставьте блок управления в проем.
22 Состыкуйте разъем.
24 Соедините валик привода заслонок воздухораспределителя и зафиксируйте его.
25 Вставьте монтажную рамку и закрепите ее винтами.
26 Зафиксируйте блок управления.
27 Поставьте на место передний козырек и закрепите его винтами.
28 Поставьте на место регуляторы, проверьте надежность их положения.
29 Установите радиоприемник, обратитесь к Разделу Снятие и установка радиоприемника .
