13.3.8. Снятие и установка радиоприемника

СНЯТИЕ

1 Снимите правый и центральный козырьки, обратитесь к Разделу Снятие и установка передних козырьков панели приборов.

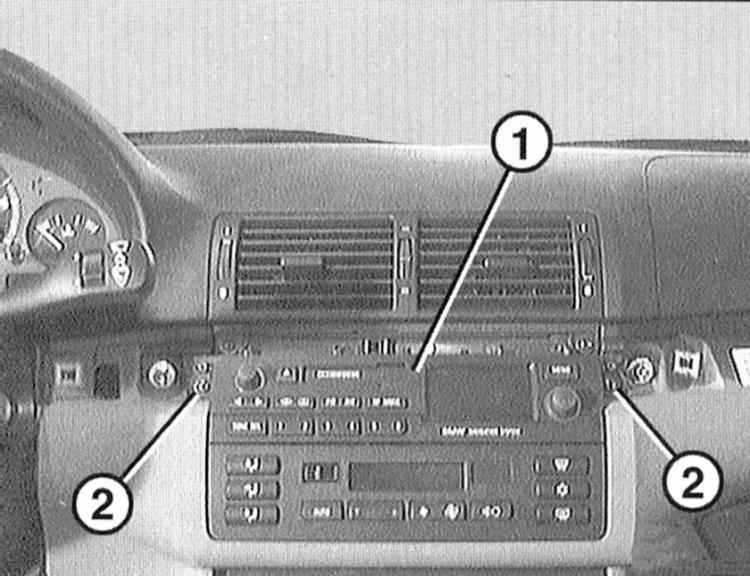

2 Отверните винты крепления -2- и выньте радиоприемник -1-.

3 Освободите с обратной стороны разъем и расстыкуйте его.

УСТАНОВКА

4 Состыкуйте разъем радиоприемника и зафиксируйте его.
5 Вставьте радиоприемник, не перекашивая его, в проем на панели приборов, закрепите его винтами.
6 Установите средний и правый козырек, обратитесь к Разделу Снятие и установка передних козырьков панели приборов.
