13.3.5. Снятие и установка переключателя света

СНЯТИЕ

1 Снимите левый передний козырек, обратитесь к Разделу Снятие и установка передних козырьков панели приборов.

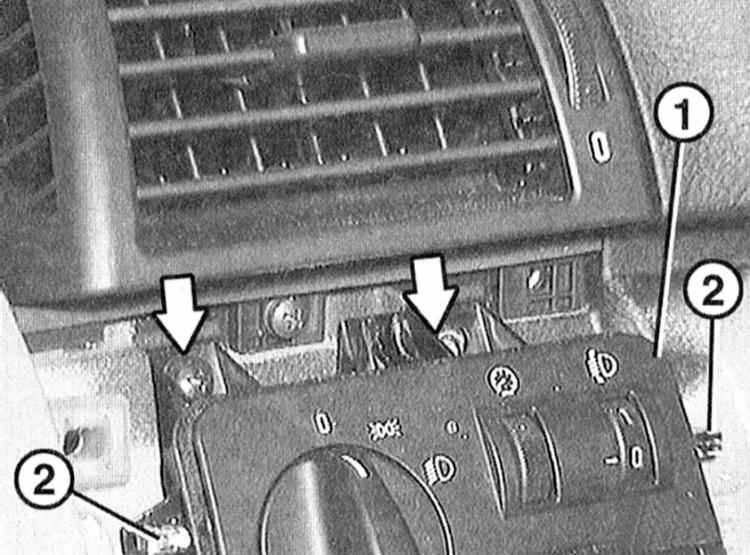

2 Отсоедините выключатель -1- (стрелки на иллюстрации).

Выключатель может быть закреплен одним или двумя винтами. 2 – направляющие.

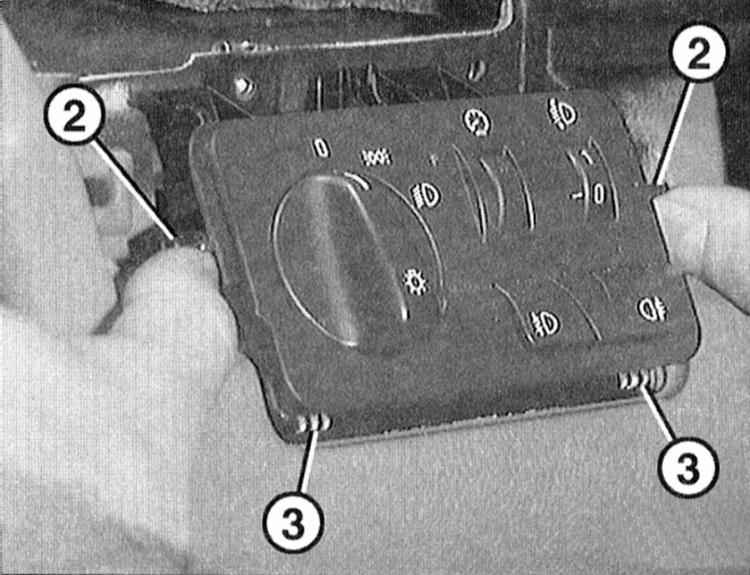

3 Отожмите выключатель у направляющих -2- вверх, отсоедините от фиксаторных лапок -3- и выньте.

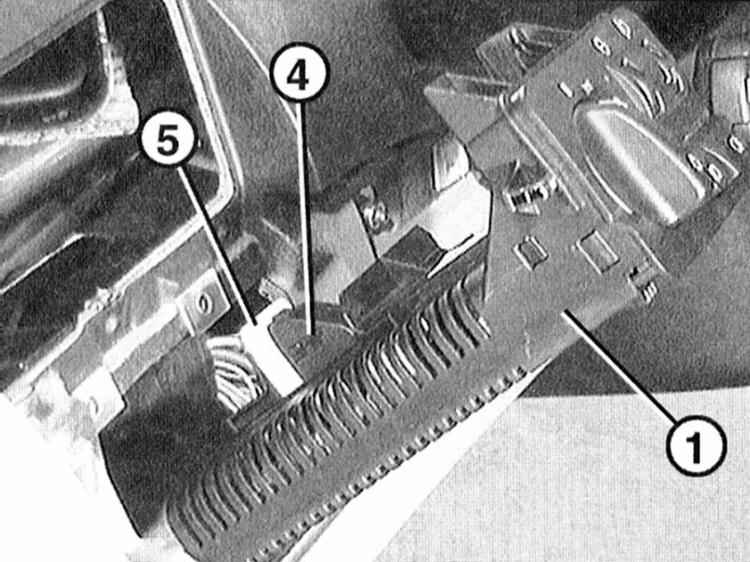

4 Расстыкуйте разъем -4- и снимите с выключателя -1-. Для этого отсоедините хомут -5- и отведите его от кабеля.

УСТАНОВКА

5 Состыкуйте разъем и зафиксируйте его хомутом. Следите за тем, чтобы хомут зафиксировался.
6 Вдавите выключатель в отверстие на панели приборов и зафиксируйте.
7 Закрепите выключатель вверху одним или двумя винтами.
8 Установите левый передний козырек, обратитесь к Разделу Снятие и установка передних козырьков панели приборов.
