13.3.3. Снятие и установка указателя поворота / выключателя стеклоочистителя

Указатель поворота и выключатель стеклоочистителя снимаются одинаковым образом. Описание процедуры выполняется на примере выключателя стеклоочистителя.

СНЯТИЕ

1 Снимите рулевое колесо, обратитесь к Разделу Снятие и установка наконечника рулевой тяги.
2 Снимите нижнюю и верхнюю облицовки рулевой колонки, обратитесь к соответствующему разделу.

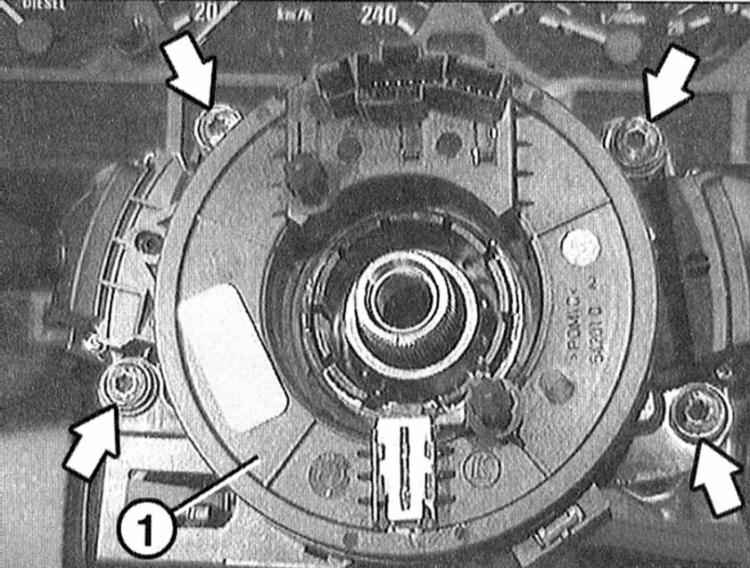

3 Отверните винты крепления -1- и снимите (стрелки на иллюстрации) опору выключателя.

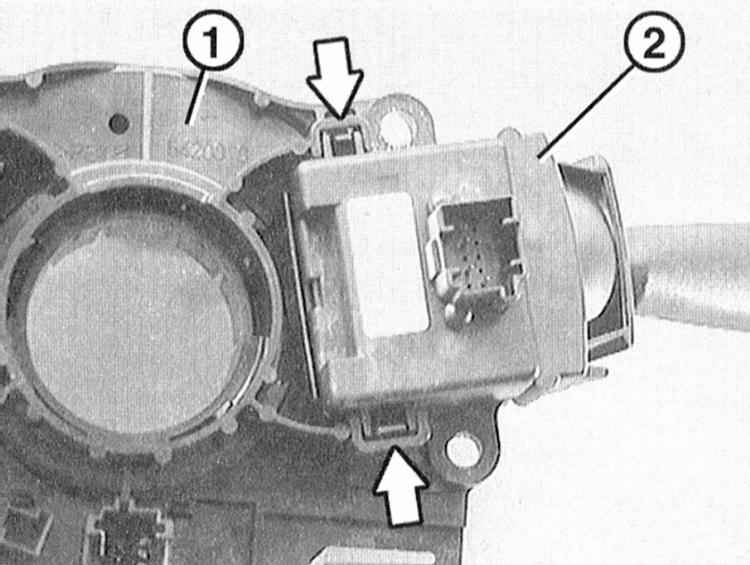

4 Вдавите пластмассовые скобы (стрелки на иллюстрации) и снимите выключатель указателя поворотов -2- с опоры -1-.

5 Аналогичным образом снимите выключатель стеклоочистителя.

УСТАНОВКА

6 Закрепите выключатель указателя поворота/стеклоочистителя и зафиксируйте.
7 Установите опору выключателя и закрепите ее винтами.
8 Установите верхнюю и нижнюю облицовки рулевой колонки, обратитесь к Разделу Снятие и установка облицовки рулевой колонки.
9 Установите рулевое колесо, обратитесь к соответствующему разделу.
10 Установите рулевую колонку в нормальное положение.
