13.3.10. Снятие и установка электродвигателя / тяг стеклоочистителя

1 Электродвигатель стеклоочистителя перед снятием установите в исходное положение. Для этого смочите ветровое стекло водой и включите электродвигатель на короткое время. Затем остановите электродвигатель выключателем стеклоочистителя и приведите его в конечное положение.
2 Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Батарея находится в багажном отсеке позади крышки с правой стороны. У автомобилей BMW 316i, 318i батарея располагается в двигательном отсеке.

В результате отключения аккумуляторной батареи стираются данные из памяти неисправностей некоторых приборов управления. При необходимости перед отключением батареи следует считать данные памяти неисправностей. Обратитесь к Разделу Диагностика неисправностей. Работу желательно проводить в условиях СТО.

3 Снимите воздушный фильтр вентиляции салона, обратитесь к Разделу Замена элемента фильтра воздуха салона.
4 Снимите коробку воздушного фильтра, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
5 Снимите запорную стенку отопителя, обратитесь к Разделу Снятие и установка вентилятора отопителя.
6 Снимите оба рычага стеклоочистителя, обратитесь к соответствующему разделу.
7 Снимите крышку лобового обтекателя, обратитесь к Разделу Снятие и установка крышки обтекателя.

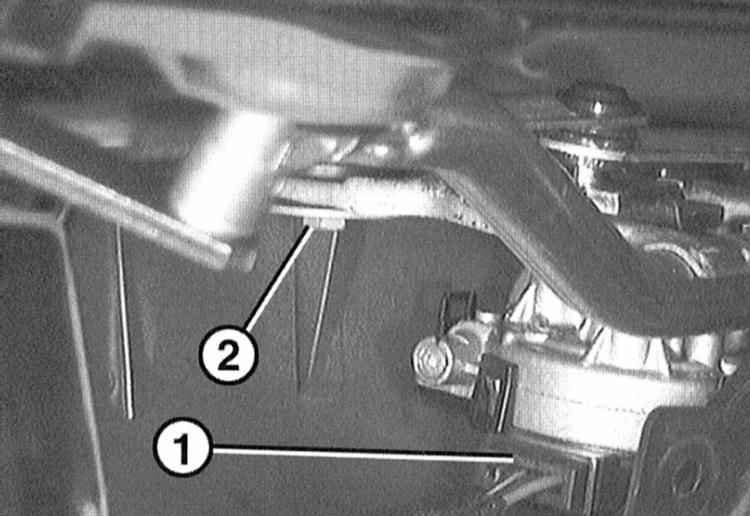

8 Расстыкуйте разъем -1- электродвигателя стеклоочистителя.

9 Выверните болт -2- консоли стеклоочистителя.

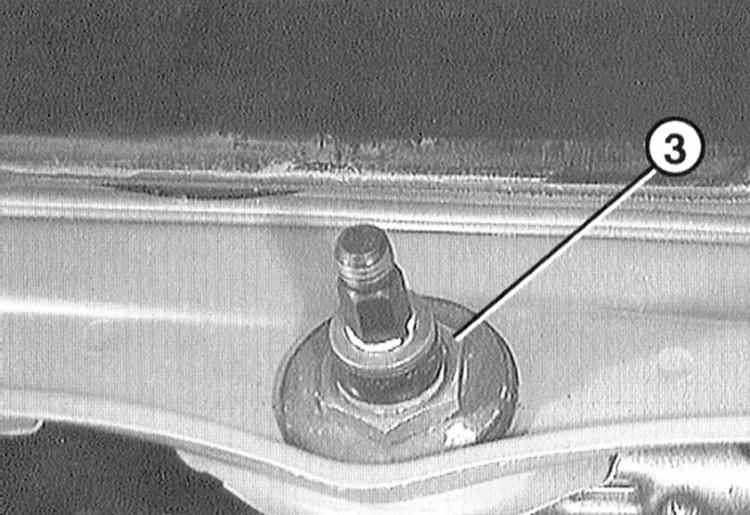

10 Отверните гайки крепления -3- осей стеклоочистителя.

11 Выньте штанги стеклоочистителя в комплекте через отверстие в запорной стенке отопителя.

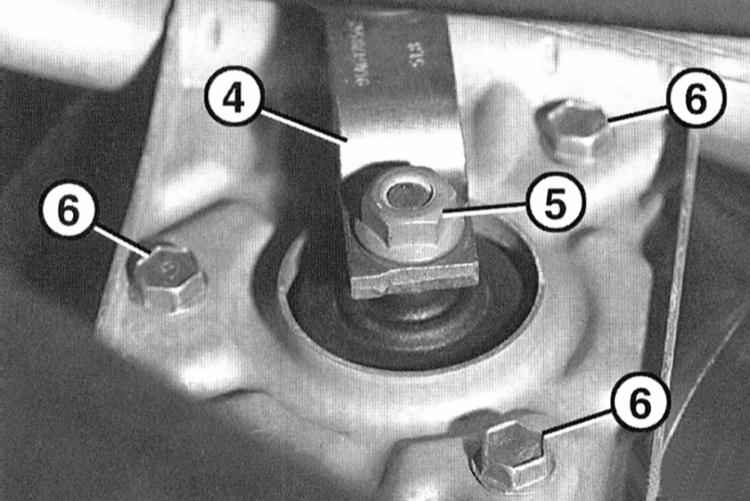

12 Маркируйте фломастером положение рычага -4-по отношению к консоли. Отверните гайку -5- и.

13 Выверните три болта крепления -6- электродвигателя и снимите электродвигатель с консоли.

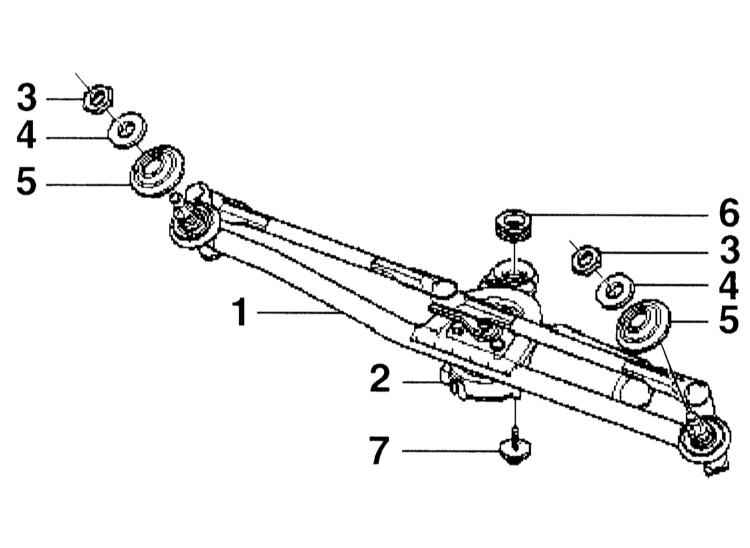

14 Скомплектуйте штанги, как показано на иллюстрации. 1 — штанги стеклоочистителя 2 — электродвигатель 3 — гайка 4 — шайба верхняя 5 — шайба нижняя 6 — демпфирующее кольцо 7 — болт с шайбой

15 Перед установкой электродвигателя приведите его в исходное положение. Для этого присоедините штекер, кратковременно присоедините отрицательный кабель (-) аккумуляторной
батареи и включите электродвигатель. Затем остановите электродвигатель выключателем стеклоочистителя и дайте ему прийти в конечное положение. Отсоедините штекер, отключите отрицательный кабель аккумуляторной батареи.
16 Закрепите электродвигатель на консоли очистителя моментом 10 Н•м.
17 Установите рычаг в соответствии с маркировкой, нанесенной на консоли. Закрепите гайку моментом 25 Н•м.
18 Установите штанги и закрепите 2 гайки моментом 12 Н•м
19 Установите резиновые опоры консоли очистителя на оси и закрепите консоль моментом 10 Н•м.
20 Состыкуйте разъем электродвигателя.
21 Установите лобовой обтекатель, обратитесь к Разделу Снятие и установка крышки обтекателя.
22 Установите оба рычага очистителя, обратитесь к соответствующему разделу.
23 Установите запорную стенку отопителя, обратитесь к Разделу Снятие и установка вентилятора отопителя.
24 Установите коробку воздушного фильтра, обратитесь к Разделу Снятие и установка коробки воздухозаборника.
25 Установите воздушный фильтр вентиляции салона, обратитесь к Разделу Замена элемента фильтра воздуха салона.
26 Присоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Установите часы.
