7.1.3. Снятие и установка датчика детонации

1. Снимите впускной трубопровод, обратитесь к Разделу Снятие и установка впускного трубопровода.

2. Расстыкуйте штекерное соединение (1). Обратитесь к сопроводительной иллюстрации.

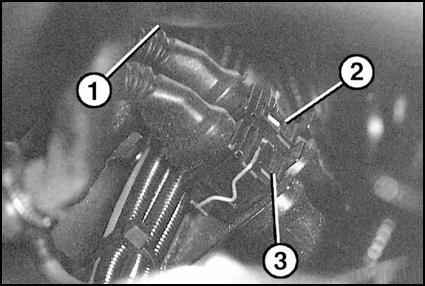

Расположение штекеров кабелей под впускным трубопроводом, глядя спереди:
1 — штекер датчика детонации (закрыт)
2 — импульсный датчик коленчатого вала
3 — датчик распознавания цилиндра

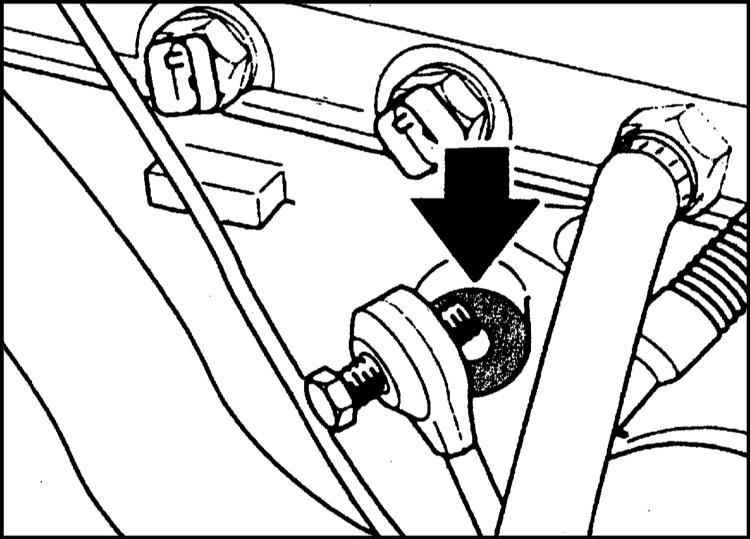

3. Выверните датчик детонации. В блоке цилиндров имеется два датчика. Обратитесь к сопроводительной иллюстрации.

1. Тщательно очистите прилегающие поверхности блока цилиндров/датчика детонации.
2. Закрепите датчик детонации моментом 20 Нм.

Соблюдайте момент затяжки, т. к. это важно для правильной работы датчика детонации. При установке датчиков следите за чистотой.

3. Состыкуйте штекерные соединения и закрепите их в держателях.
4. Установите впускной трубопровод, обратитесь к Разделу Снятие и установка впускного трубопровода.
5. Присоедините кабель массы к аккумуляторной батарее. Установите часы. Запрограммируйте станции радиоприемника.
