12.3.2. Снятие и установка рулевого колеса

1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.

При отсоединении батареи стираются данные в электронных блоках памяти, например, памяти неисправностей двигателя.

2. Изолируйте кабель массы у аккумуляторной батареи, чтобы исключить случайный контакт.

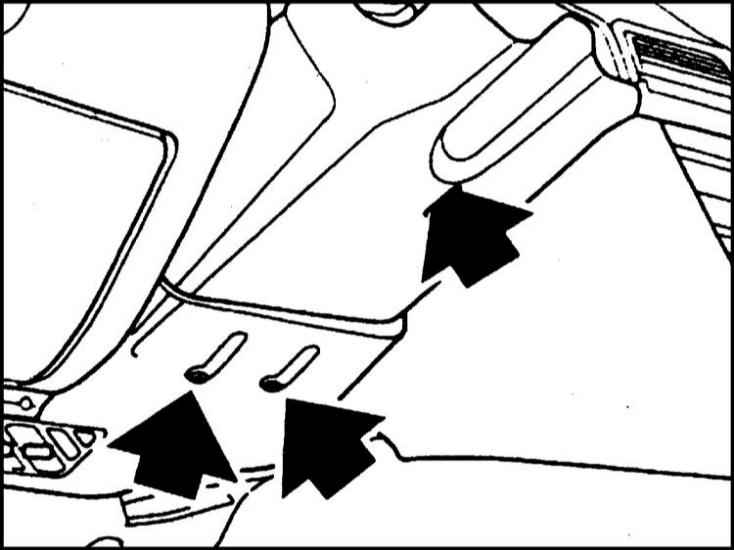

3. Выверните три болта крепления нижней облицовки рулевой колонки.

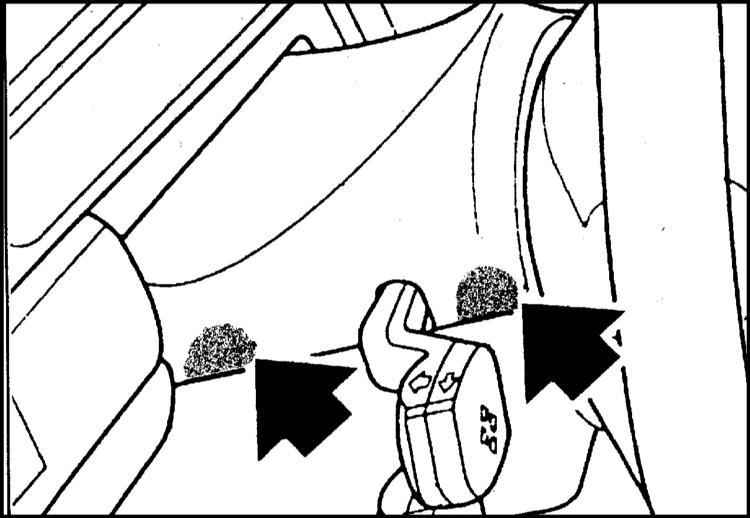

4. Нажмите внутрь верхнюю облицовку рулевой колонки с обеих сторон в районе, показанном на иллюстрации и потяните нижнюю облицовку вниз.

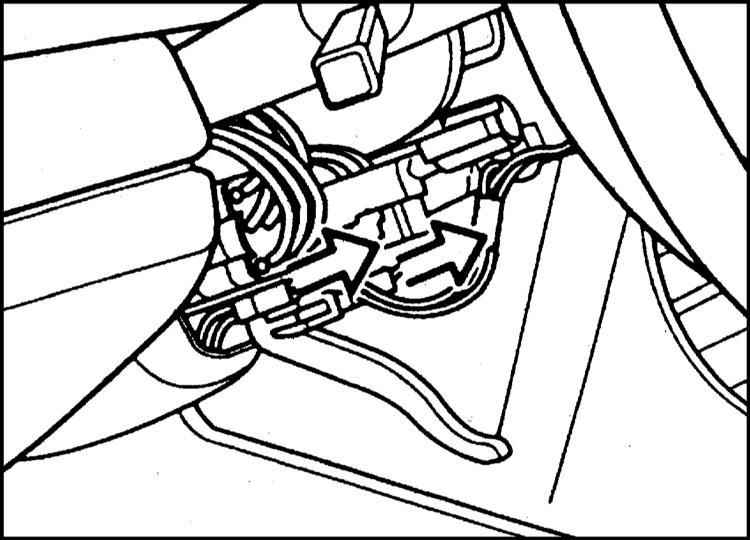

5. Расстыкуйте штекерное соединение подушки безопасности (оранжевого цвета).

6. Расстыкуйте штекерное соединение выключателя рулевого колеса, если оно имеется.
7. Выверните с обратной стороны рулевого колеса два винта Torx 27 мм.

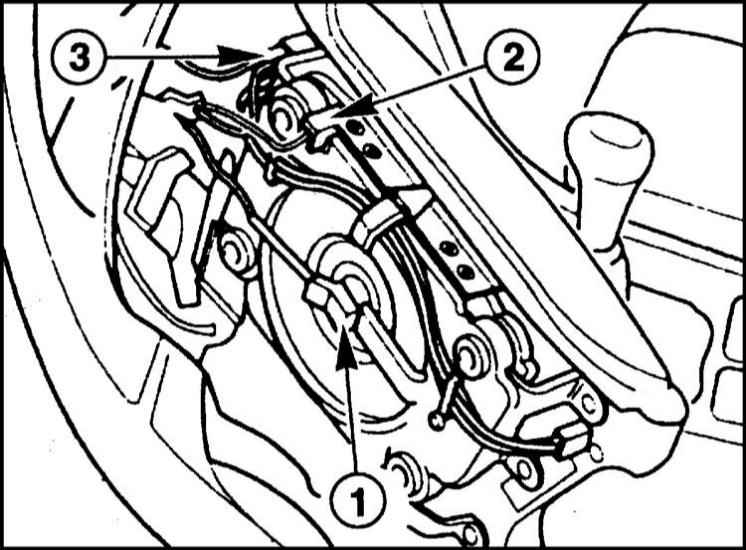

8. Приподнимите узел подушки безопасности и расстыкуйте следующие штекерные соединения:
   a) Патрона для зажигания (1).
   b) Звукового сигнала (2)
   c) Подрулевого переключателя (3).

9. Снимите блок подушки безопасности и положите амортизационной плитой вверх, например в багажник.

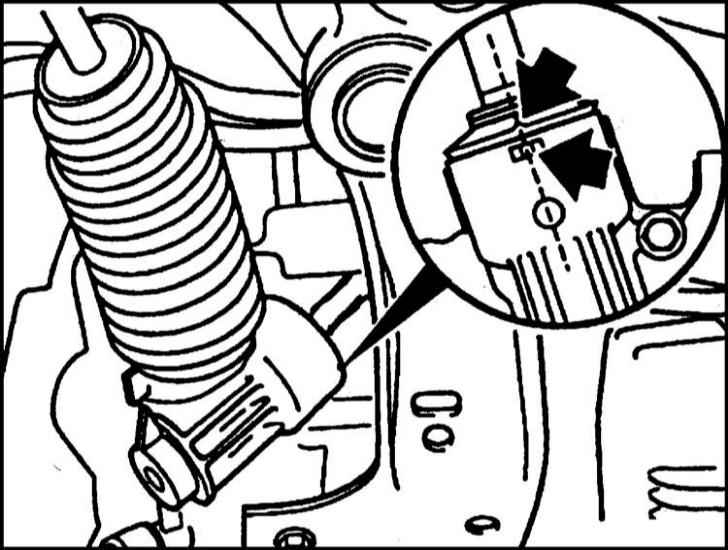

10. Установите колеса прямо. Маркировки на рулевом колесе и шпинделе должны совпадать.

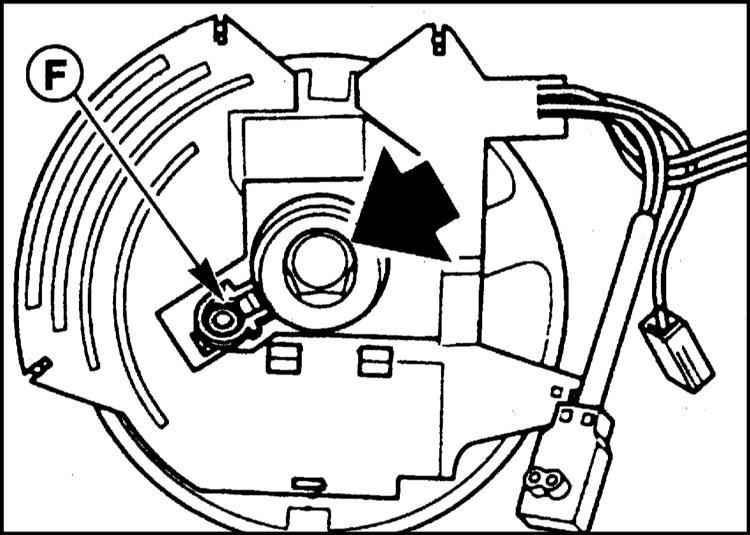

11. Выверните болт (стрелка на сопроводительной иллюстрации).

После выворачивания болта активизируется предохранительная пружина (F), которая удерживает контактное кольцо в среднем положении. После выворачивания болта ни в коем случае нельзя поворачивать рулевое колесо. В противном случае повреждается контактное кольцо.

12. Пометьте положение рулевого колеса относительно шпинделя.
13. Снимите рулевое колесо со шпинделя. При необходимости можно воспользоваться съемником.

Не сбивайте и не насаживайте ударами рулевое колесо. Следите за тем, чтобы при снятии колеса не повредить кабель.

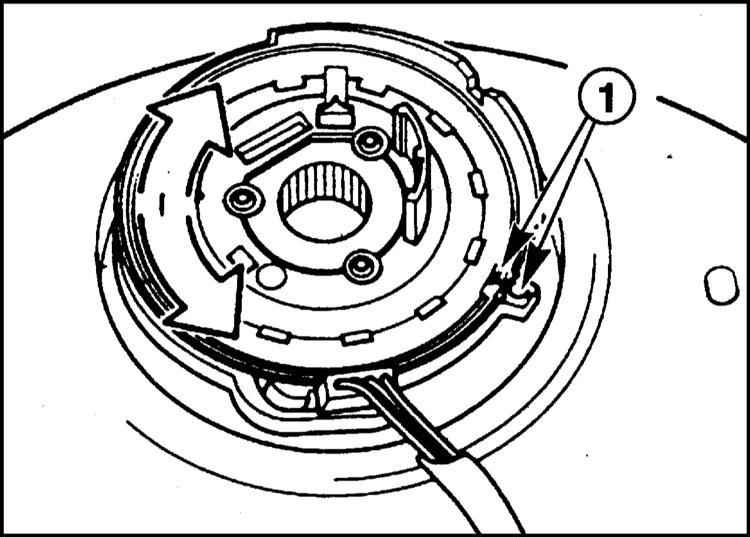

1. Проверьте положение контактного кольца на рулевом колесе. Маркировки (1) должны совпадать. Обратитесь к сопроводительной иллюстрации. Если контактное кольцо было смещено или нет уверенности, что оно находится в среднем положении, отрегулируйте положение контактного кольца следующим образом.

2. Нажмите на пружину (F) и поверните контактное кольцо влево и вправо до упора. Сосчитайте общее число оборотов и разделите их пополам.

3. Поверните кольцо от упора на число оборотов, равное половине полученному так, чтобы совпали маркировки (1). Отпустите пружину (F).

4. Проверьте, стоит ли рычаг переключения сигналов поворота в среднем положении. В противном случае при установке рулевого колеса может быть поврежден кулачок.

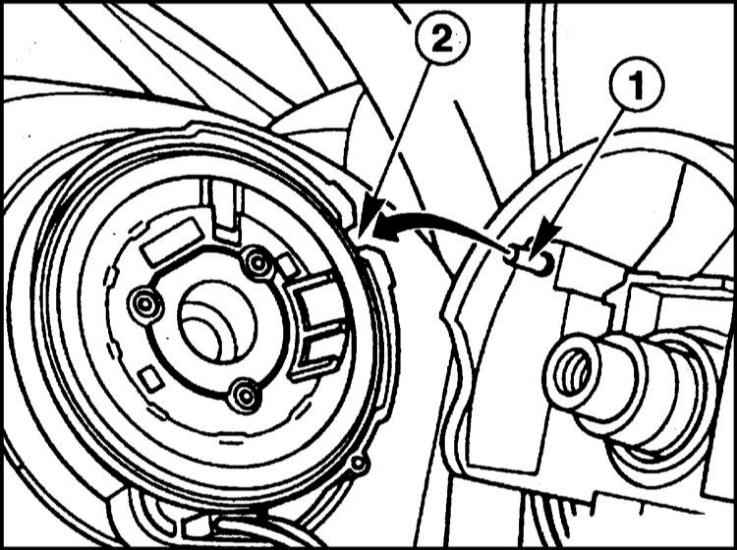

5. Установите рулевое колесо на шлицевое соединение шпинделя таким образом, чтобы совпали ранее нанесенные маркировки. Следите за тем, чтобы стопорный штифт (1) вошел в паз (2).

6. Затяните болт крепления рулевого колеса предложенным Спецификациями моментом.

Нельзя проворачивать рулевое колесо до затяжки болта крепления. Можно повредить контактное кольцо.

7. Установите блок подушки безопасности и состыкуйте штекерное соединение, обратитесь к Разделу “Снятие”.
8. Вставьте подушку безопасности в рулевое колесо и затяните болт крепления моментом 2 Нм. При этом следите за тем, чтобы не защемить кабель.
9. Состыкуйте штекерные соединения подушки безопасности (оранжевое) и переключателя рулевого колеса.

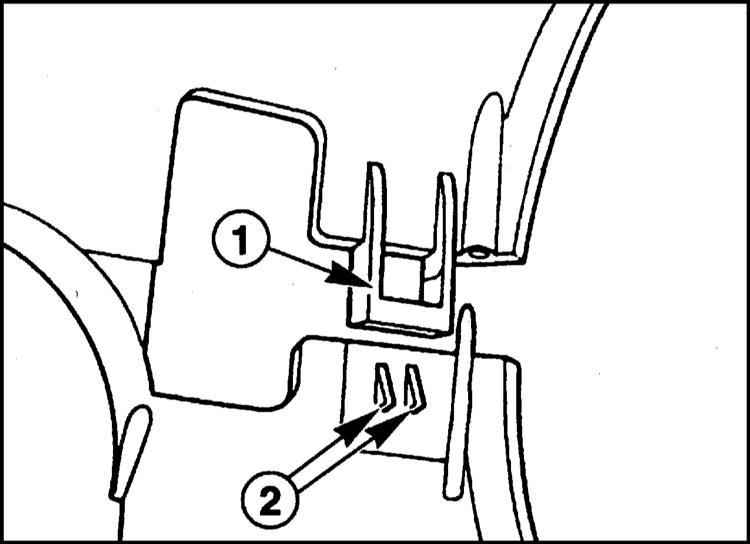

10. Установите нижнюю облицовку рулевой колонки. Прижмите ее и зафиксируйте. При этом стопор (1) должен войти в крючок (2). Обратитесь к сопроводительной иллюстрации.

На иллюстрации облицовка показана снизу.

11. Закрепите облицовку тремя болтами.
12. Соедините кабель массы с аккумуляторной батареей. Установите часы.
13. Проедьте на автомобиле и проверьте правильность положения рулевого колеса при движении прямо. Верхняя спица колеса должна быть расположена горизонтально.
14. Если положение рулевого колеса другое, снова снимите его и сместите.
15. Проверьте функционирование звукового сигнала.
16. Проверьте автоматический возврат переключателя сигналов поворота.
