6.2.8. Снятие и установка топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорожните топливный бак.
Снимите датчик запаса топлива в правой части топливного бака (см. Раздел Снятие и установка датчиков запаса топлива).

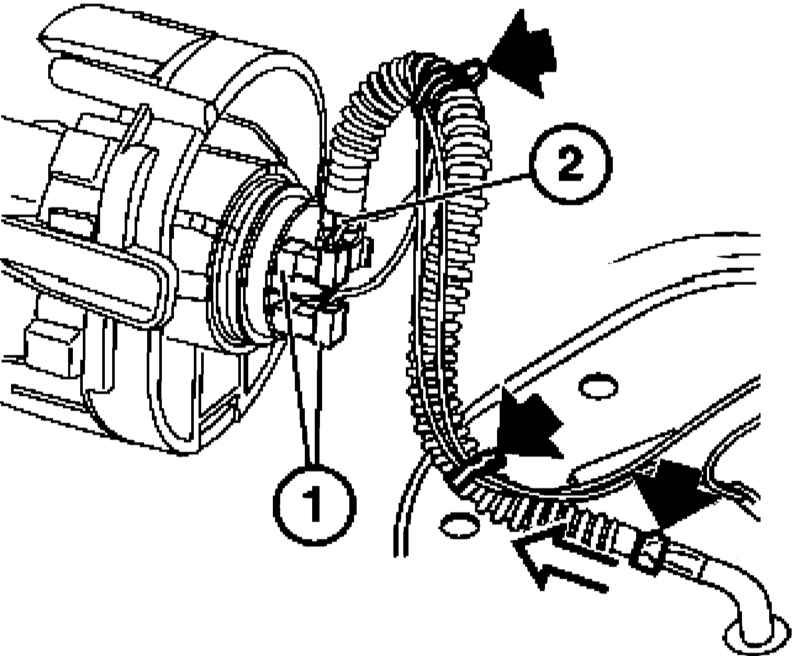

Разъедините оба разъема электропроводки (1) на топливном насосе, разожмите два хомута (черные стрелки) жгута электропроводки, ослабьте хомут и аккуратно отсоедините спиральный шланг в направлении белой стрелки, не допуская повреждения штуцера насоса.

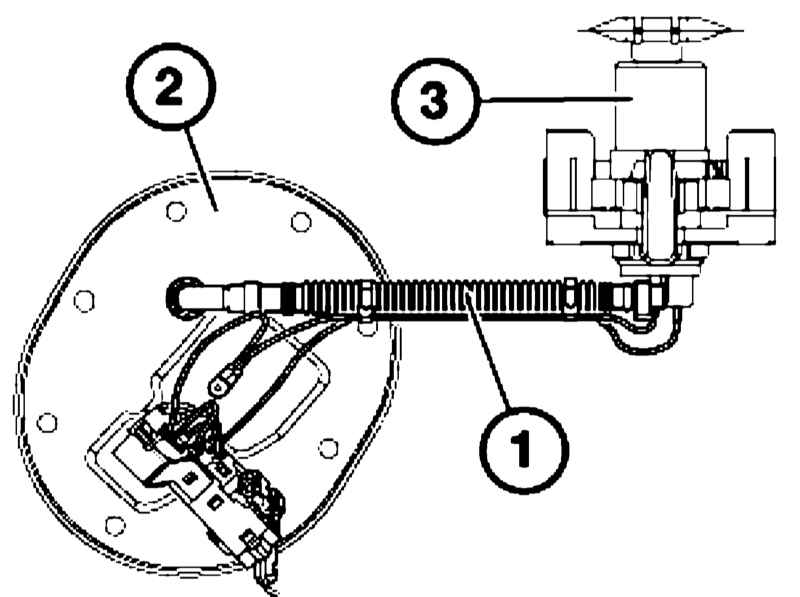

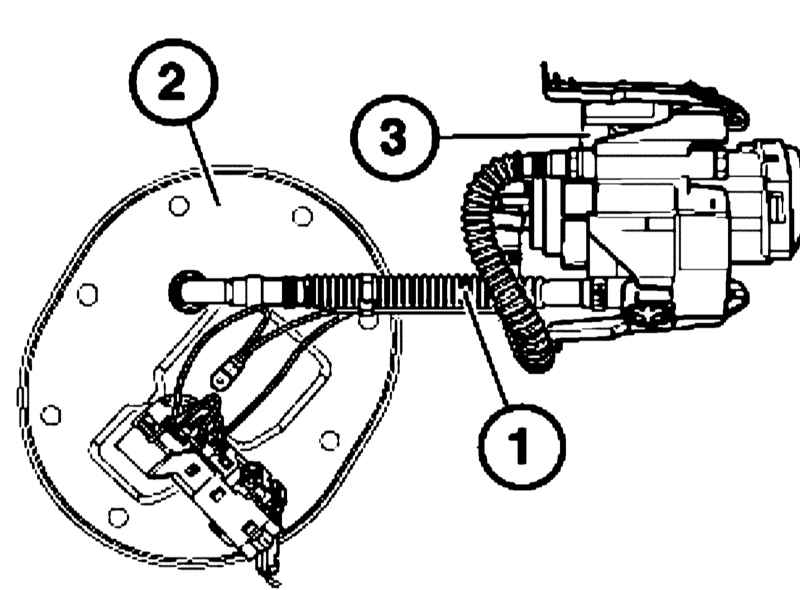

Установка производится в обратном порядке. Перед установкой расправьте соединительный шланг и кабель (1) между крышкой (2) и топливным насосом (3), чтобы избежать натяжения.
