6.2.6. Снятие и установка топливной распределительной магистрали и инжекторов

Модели с двигателем M52

ПОРЯДОК ВЫПОЛНЕНИЯ

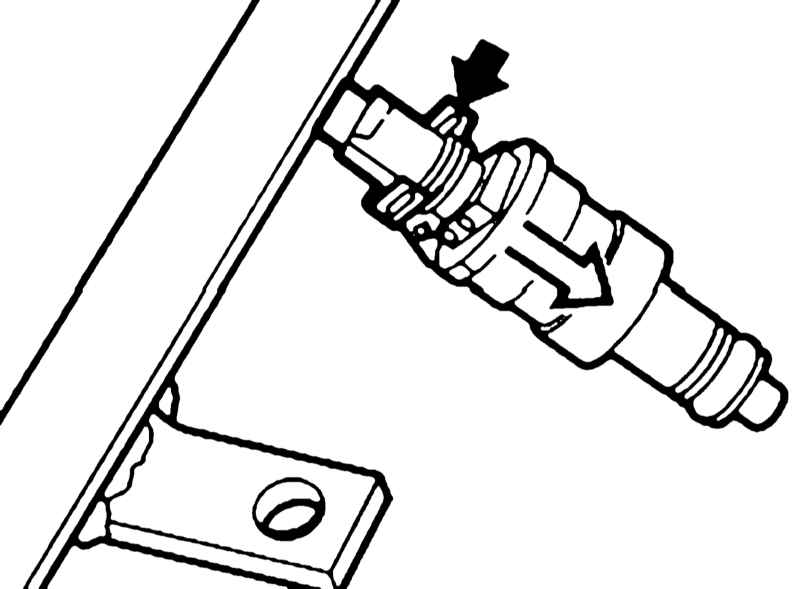

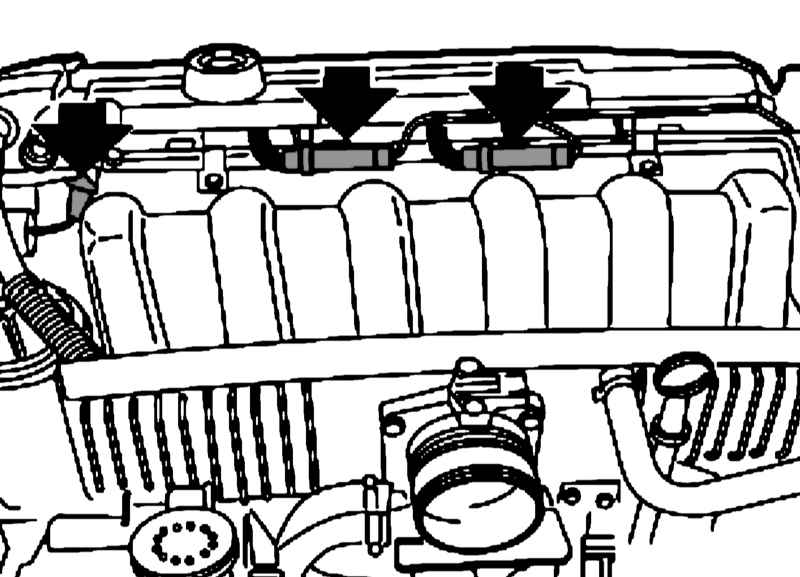

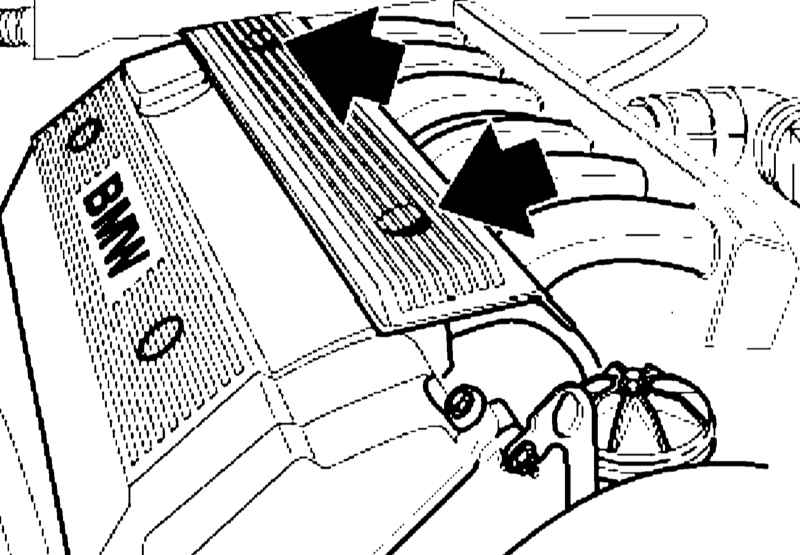

Выключите зажигание. Снимите заглушки болтов и выверните их. Снимите крышку инжекторов. Разъедините разъем электропроводки э/м клапана VANOS. Отожмите фиксаторы и разъедините разъемы электропроводки лямбда-зондов. Снимите и отложите в сторону монтажную планку разъемов инжекторов. Пометьте подводящий и возвратный топливопроводы, чтобы не перепутать их при последующей установке, после чего отсоедините топливопроводы от топливной распределительной магистрали. При необходимости замените уплотнительные кольца или прочие поврежденные детали. Выверните болты и отсоедините вакуумный шланг от регулятора давления топлива. Снимите, потянув вверх, распределительную магистраль вместе с инжекторами. Удалив фиксатор, снимите инжектор. Установка производится в обратном порядке.

Модели с двигателем M52TU

ПОРЯДОК ВЫПОЛНЕНИЯ

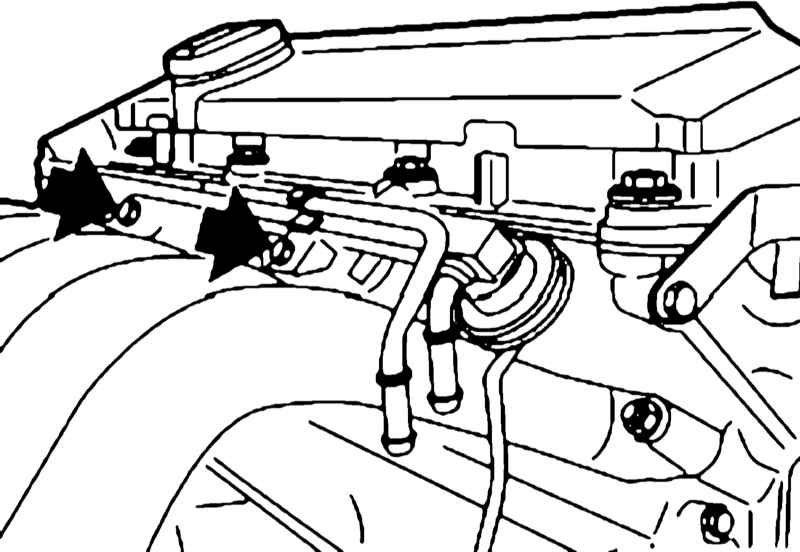

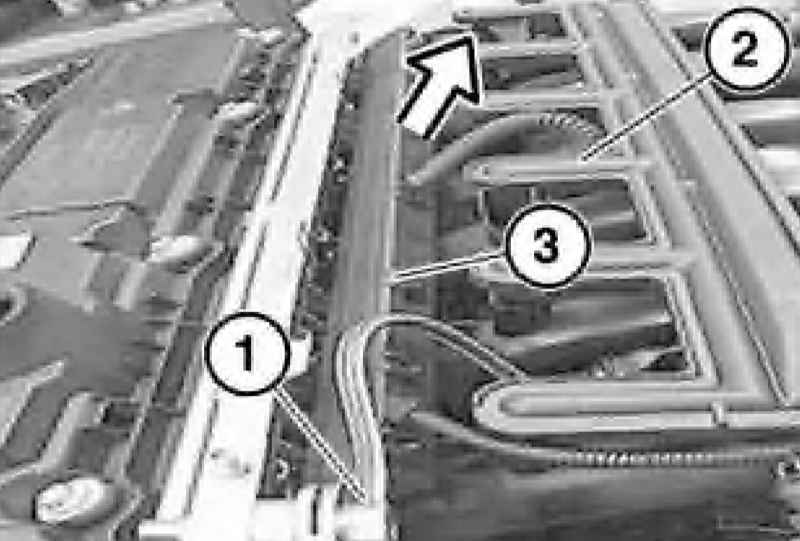

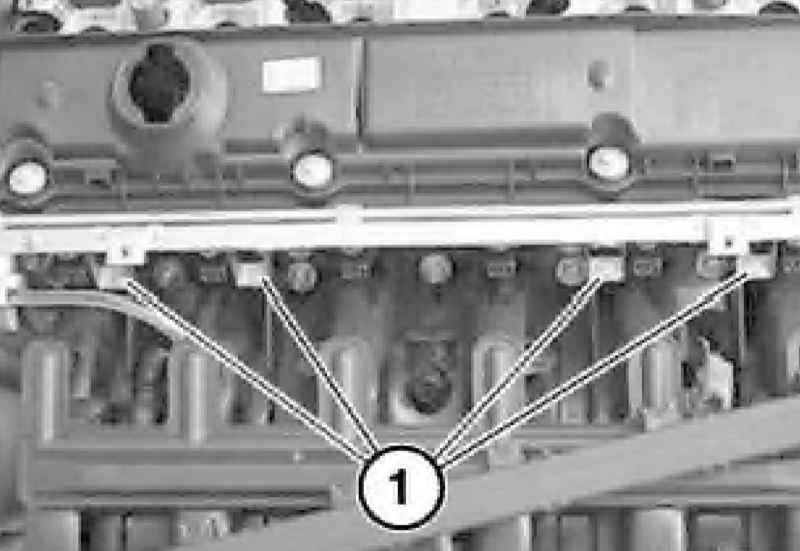

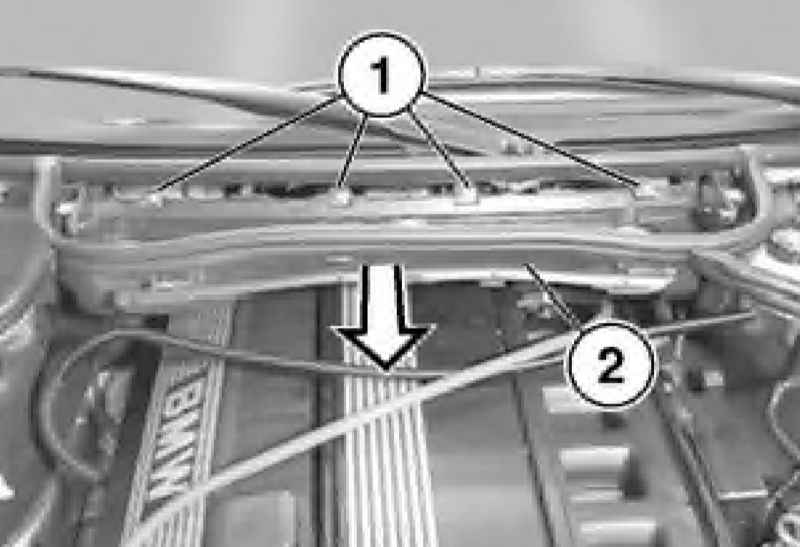

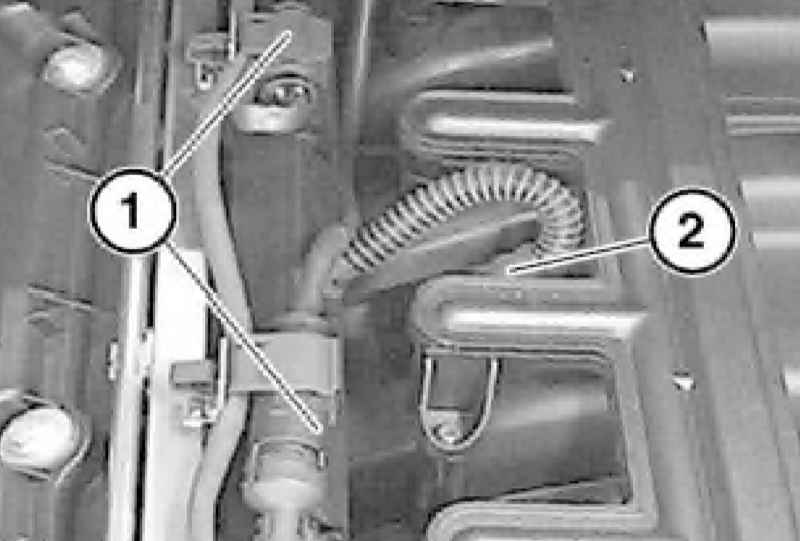

Выключите зажигание. Снимите салонный фильтр и откройте расположенный на нижней части (2) его корпуса кабельный канал. Вытяните кабели наружу. Выверните болты (1) и снимите нижнюю часть (2) корпуса салонного фильтра. Выньте заглушки болтов и выверните их. Снимите крышку инжекторов (см. иллюстрацию). Отсоедините вакуумный шланг (1) от регулятора давления топлива. Разъедините разъем электропроводки датчика IAT (2) и снимите монтажную планку (3) инжекторов. Пометьте разъемы (1) электропроводки лямбда-зондов групп цилиндров №№ 1-3 и №№ 4-6, чтобы не перепутать их при последующей установке. Отожмите фиксаторы и разъедините разъемы. Снимите держатели разъемов с топливной распределительной магистрали. Пометьте подводящий и возвратный топливопроводы (2 и 3), чтобы не перепутать их при последующей установке. Снимите фиксаторы топливопроводов с задней стороны головки блока цилиндров. При необходимости замените уплотнительные кольца или прочие поврежденные детали. Выверните болты и снимите топливную распределительную магистраль вместе с инжекторами. При необходимости снимите инжекторы. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

Модели с двигателями M60 и M62

ПОРЯДОК ВЫПОЛНЕНИЯ

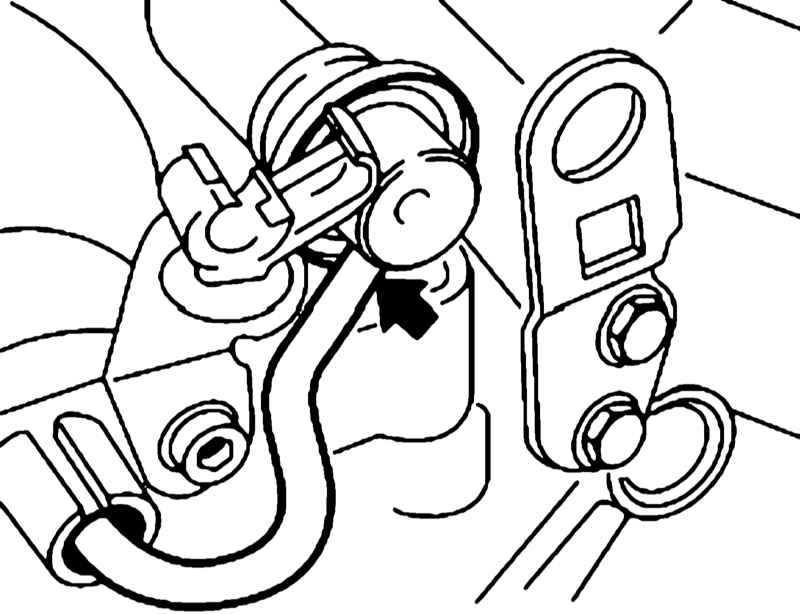

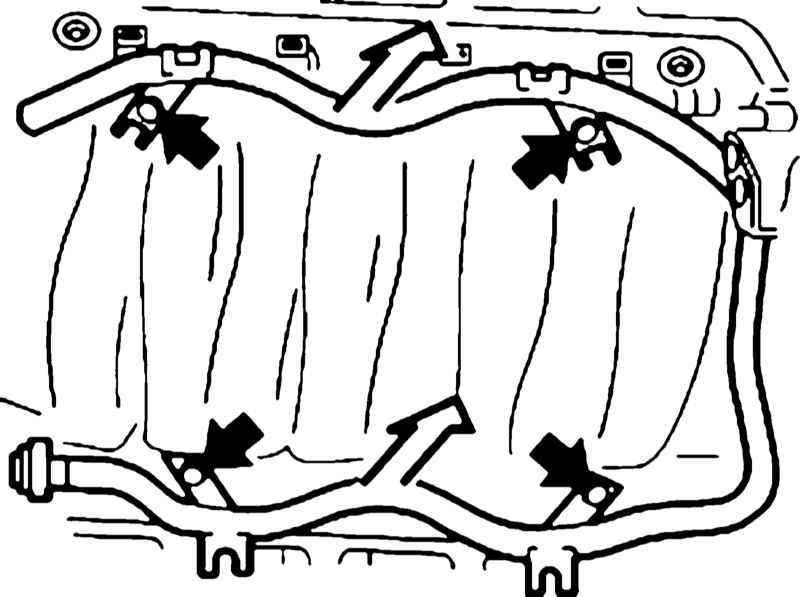

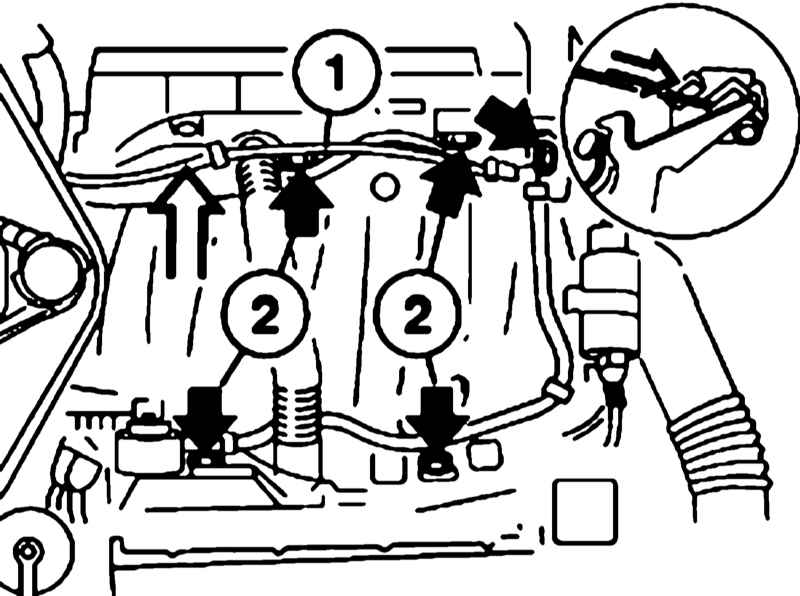

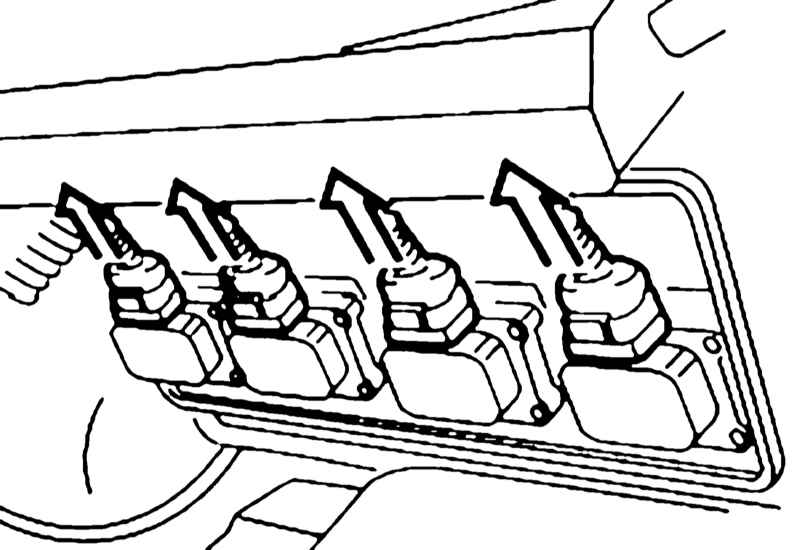

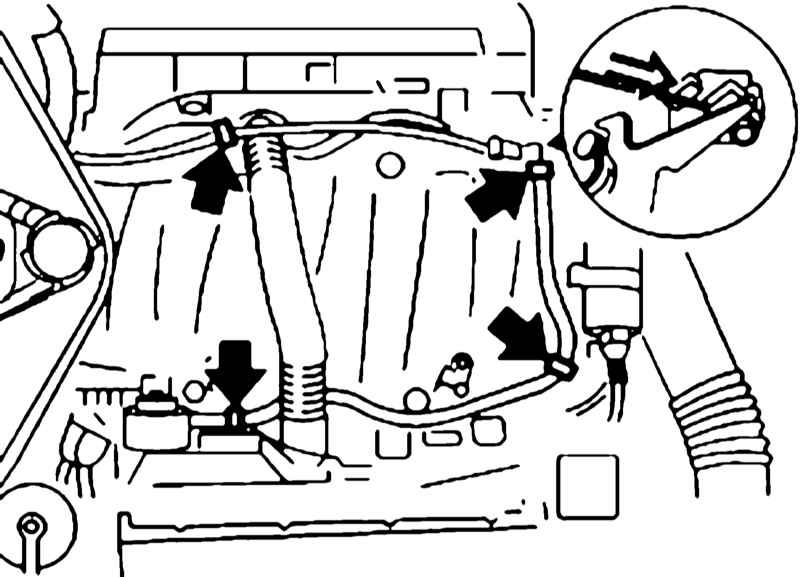

Выключите зажигание. Снимите верхнюю крышку двигателя. Снимите хомуты крепления проводов. Отцепите трос газа от рычага дроссельной заслонки. Снимите крышки катушек зажигания с обеих сторон головки цилиндров (см. иллюстрацию). Разъедините разъемы катушек зажигания. Снимите короба электропроводки (2) и отложите их в сторону. Разъедините разъемы электропроводки инжекторов. Пережмите подводящий и возвратный топливопроводы и снимите их. Соберите вытекшее топливо. При установке используйте новые хомуты крепления шлангов. Отсоедините вакуумный шланг от регулятора давления топлива. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами. При необходимости разожмите скобы и снимите инжекторы. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

Модели с двигателем M73

ПОРЯДОК ВЫПОЛНЕНИЯ

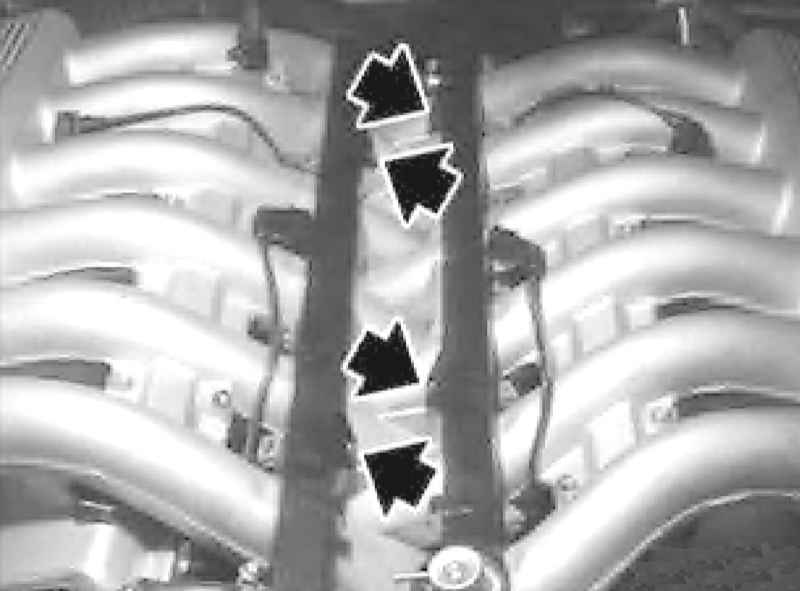

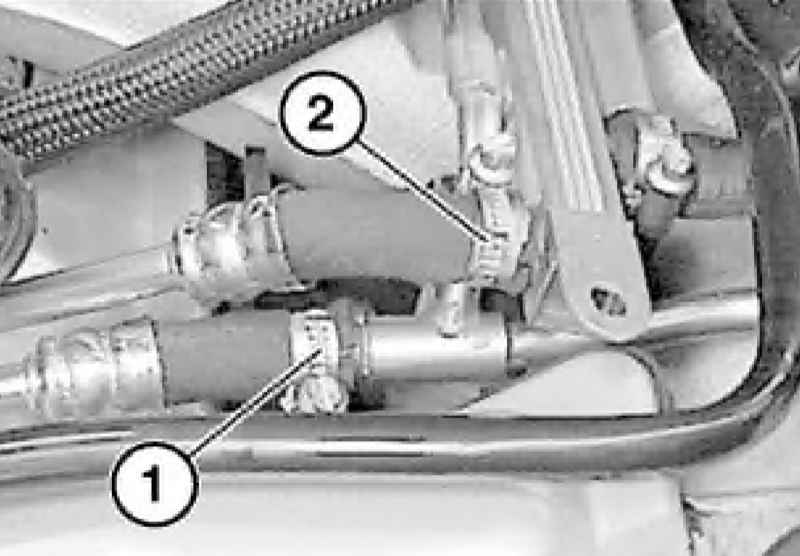

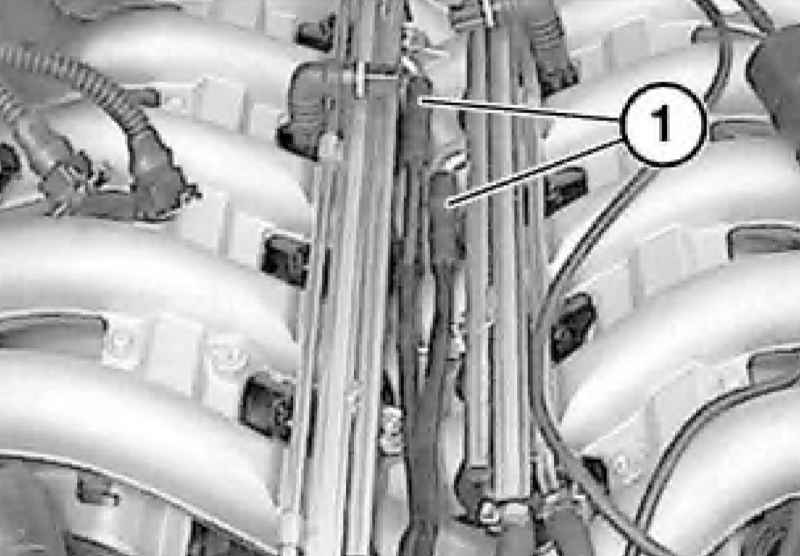

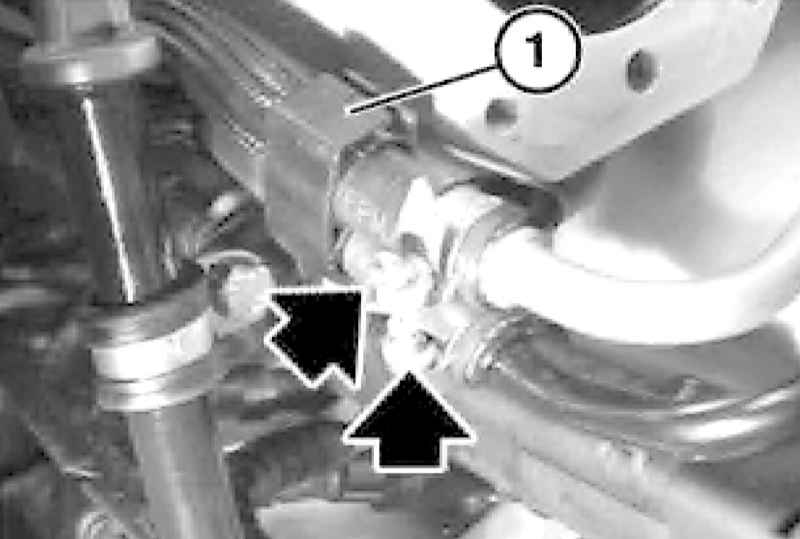

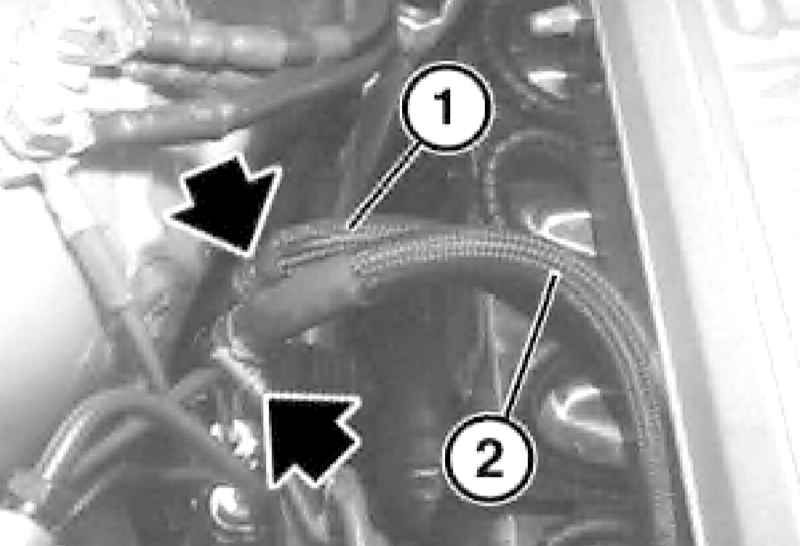

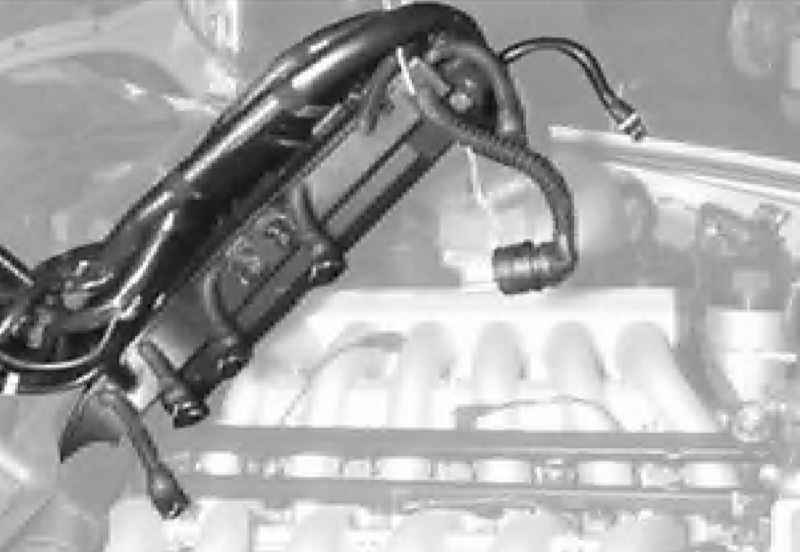

Выключите зажигание. Разъедините разъемы электропроводки двигателя, поднимите электропроводку и закрепите ее на капоте. Отсоедините топливные шланги. При установке замените шланги и хомуты их крепления. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами. При необходимости разожмите скобы и снимите инжекторы. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.
