6.2.3. Снятие и установка патрубка между расходомером воздуха и корпусом дроссельной заслонки

Модели с двигателем M60

ПОРЯДОК ВЫПОЛНЕНИЯ

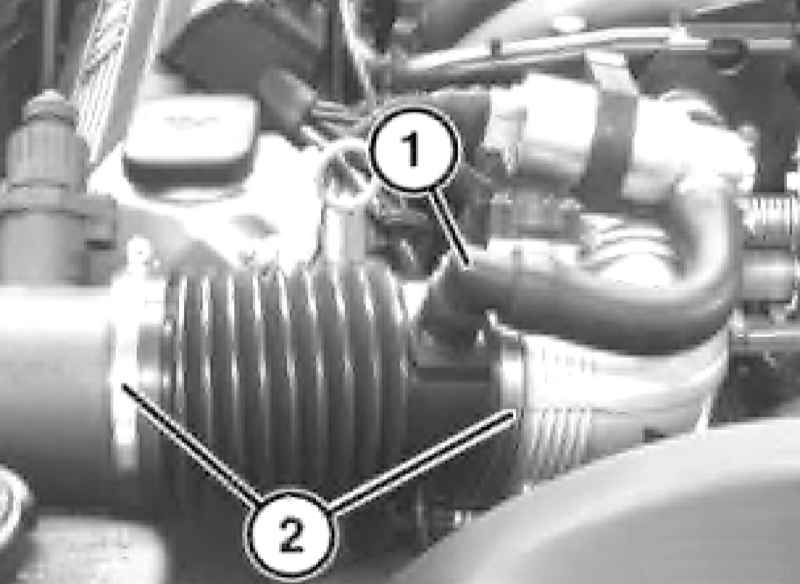

На моделях с системой АSC T отсоедините шланг (1), ослабьте хомуты (2) и снимите рукав воздухозаборника.

На моделях без системы АSC T ослабьте хомуты (1 и 2) и отсоедините шланг.

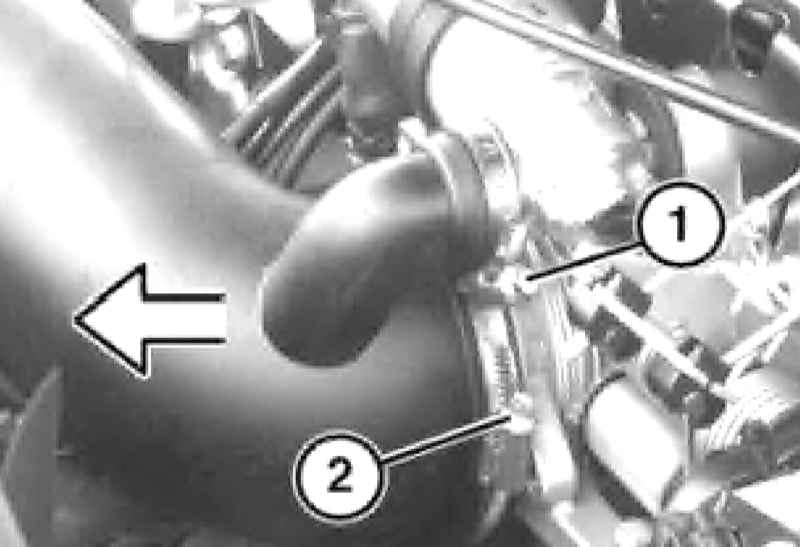

Ослабьте хомут (2) и снимите рукав воздухозаборника.

Модели с двигателем M62

ПОРЯДОК ВЫПОЛНЕНИЯ

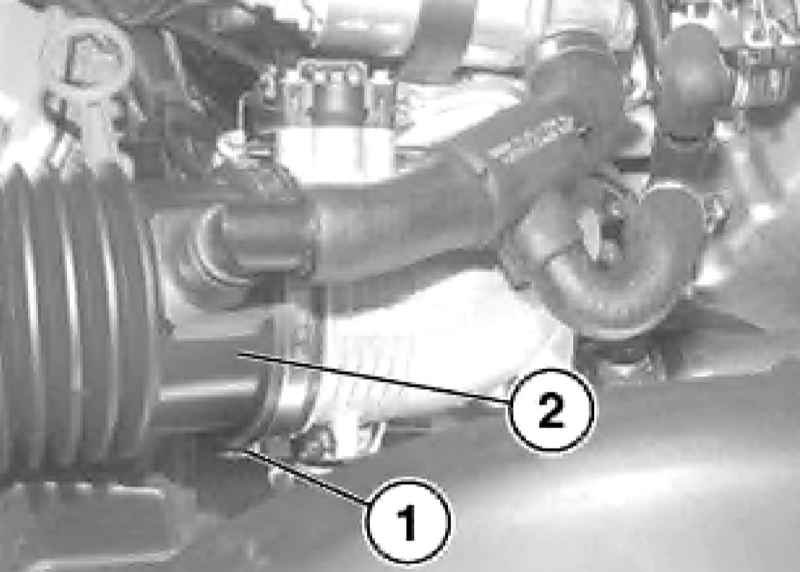

Отсоедините шланг, идущий к клапану регулировки оборотов холостого хода (IAC). Ослабьте хомут (1) и отсоедините патрубок от корпуса дроссельной заслонки.

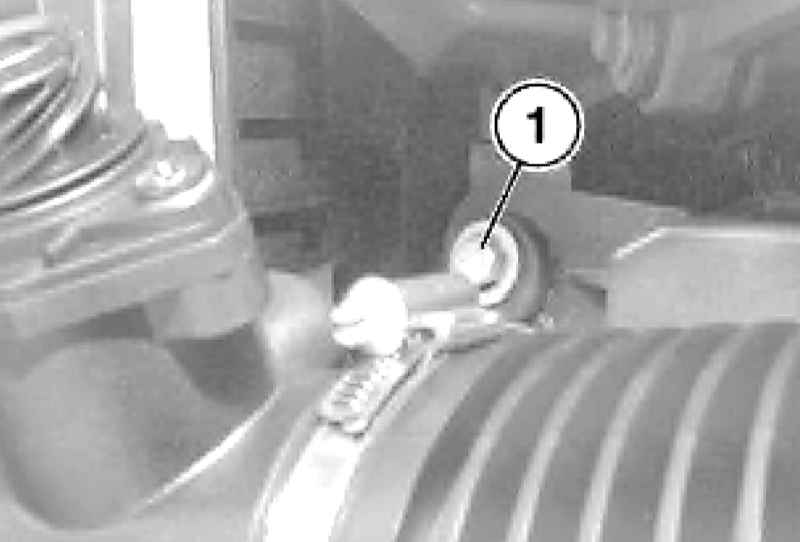

Выверните болт (1), разъедините разъем датчика MAF и снимите верхнюю секцию воздухоочистителя вместе с расходомером воздуха и патрубком.

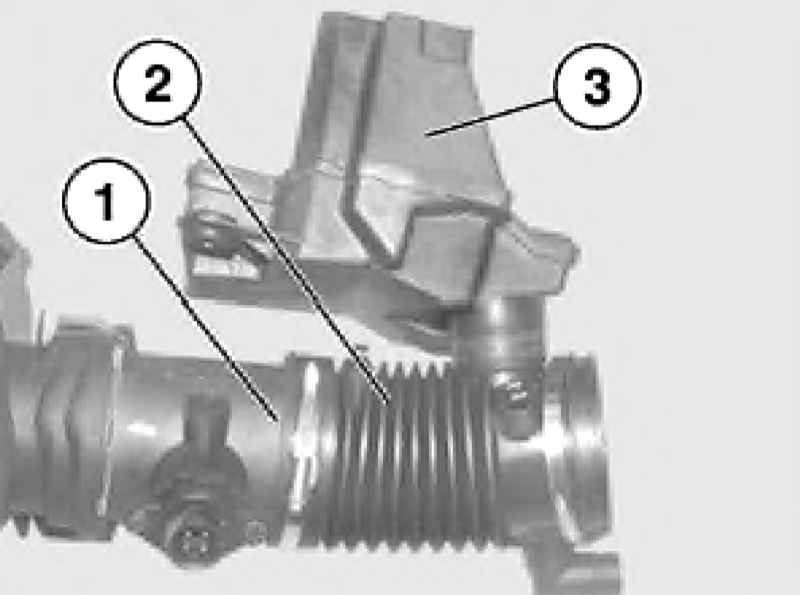

Отсоедините расходомер воздуха (1) от патрубка (2) и резонатора (3).

Установка производится в обратном порядке.
