6.2.5. Снятие и установка клапана IAC

Модели с двигателем M52

ПОРЯДОК ВЫПОЛНЕНИЯ

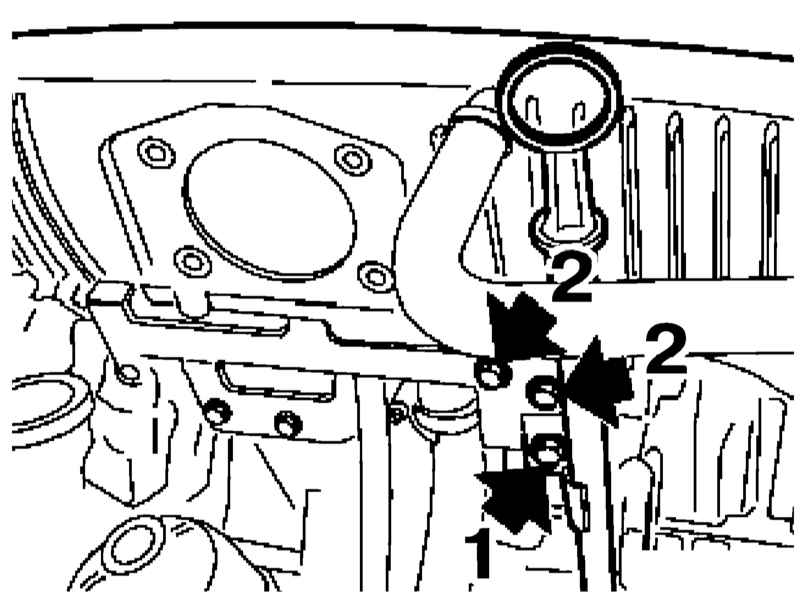

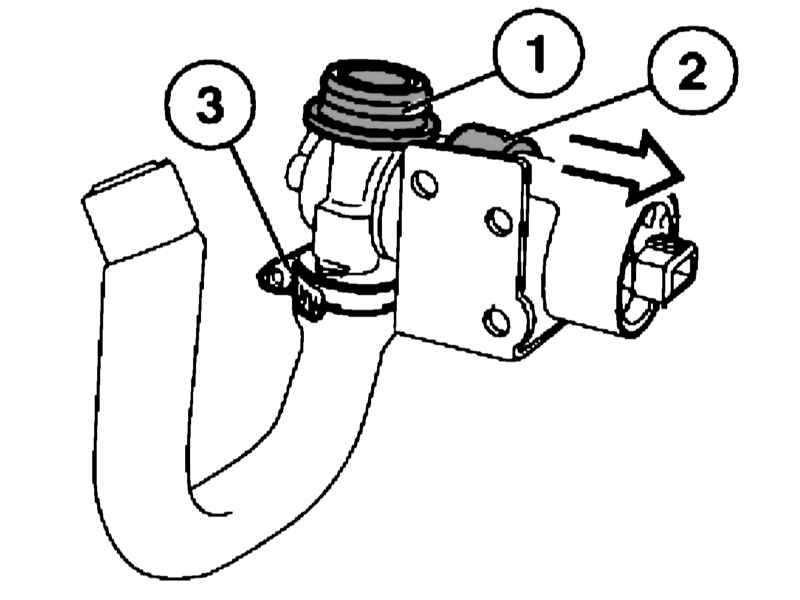

Выключите зажигание. Снимите корпус воздухоочистителя (см. Раздел Снятие и установка корпуса воздухоочистителя). Снимите корпуса дроссельных заслонок (см. Раздел Снятие и установка корпуса дросселя, замена его прокладки). Не отсоединяйте тросы и шланги подогрева дроссельной заслонки. Снимите направляющую трубку щупа уровня двигательного масла (1). Отожмите фиксатор, разъедините разъем, выверните два болта (2) и отсоедините клапан IAC. Снимите прокладку (1) и резиновый хомут (2). Ослабьте хомут (3) и отсоедините шланг. Установка производится в обратном порядке. Замените прокладку. В заключение проверьте обороты холостого хода.

Модели с двигателем M52TU

ПОРЯДОК ВЫПОЛНЕНИЯ

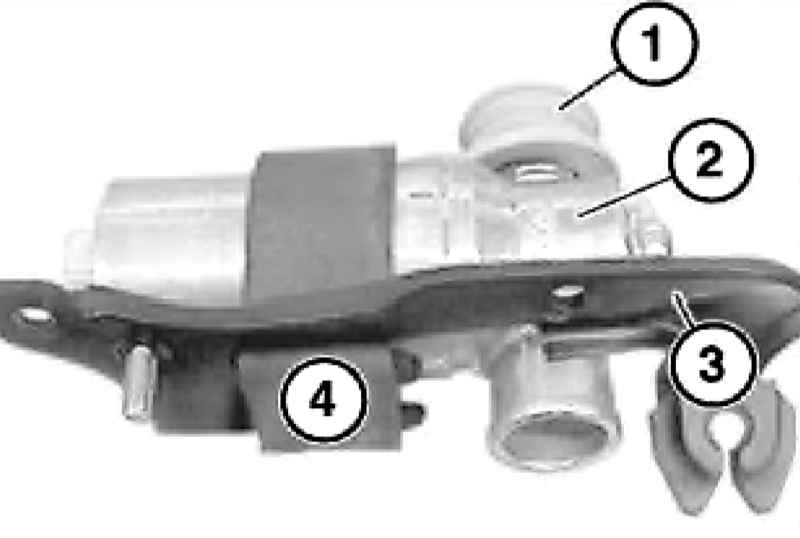

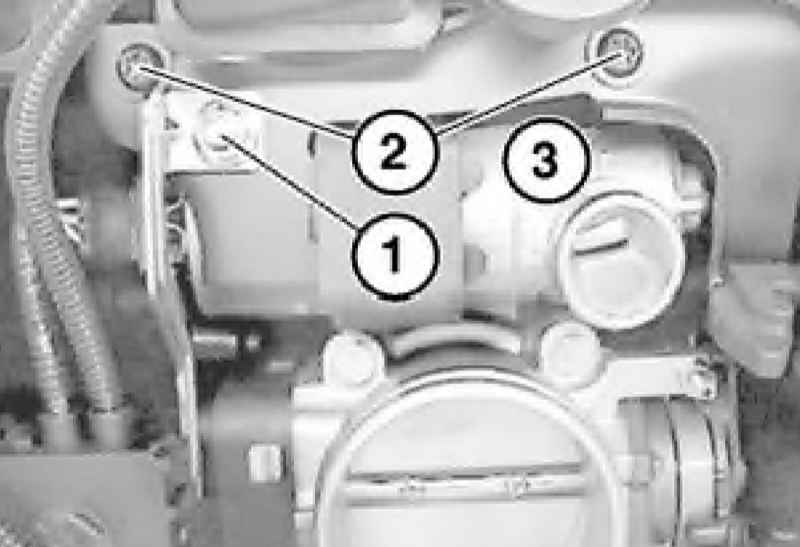

Выполните действия, описанные в параграфах с 1 по 6 Раздела Снятие и установка корпуса дросселя, замена его прокладки. Разъемы Д/В давления и температуры двигательного масла не разъединяйте. Выверните болт (1) крепления короба электропроводки, болты (2) держателя клапана (3) IAC и выньте клапан IAC из впускного коллектора вместе с кронштейном. Снимите клапан (2) IAC с фиксирующего резинового элемента (4). Прокладка (1) между клапаном IAC и впускным трубопроводом подлежит замене. Но устанавливать уплотнение при повторной установке следует не на клапан IAC, а сначала во впускной коллектор. Установка производится в обратном порядке.

Модели с двигателями M60 и M62

ПОРЯДОК ВЫПОЛНЕНИЯ

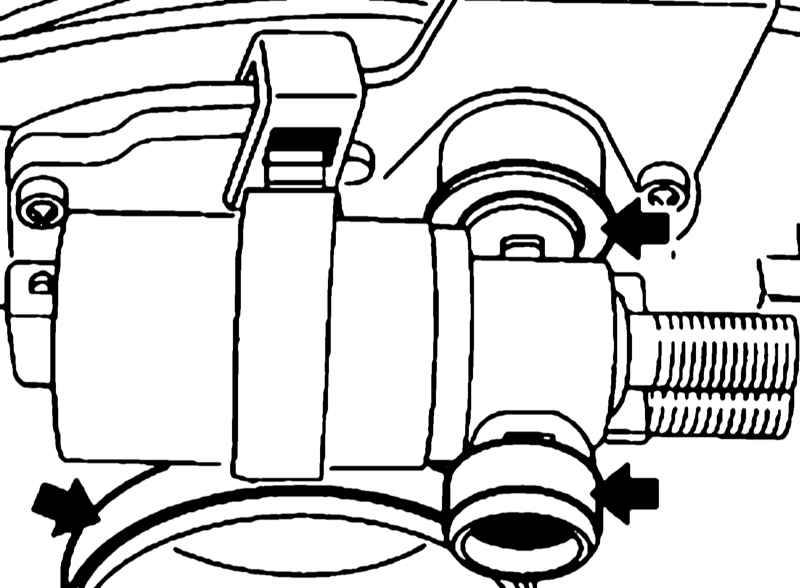

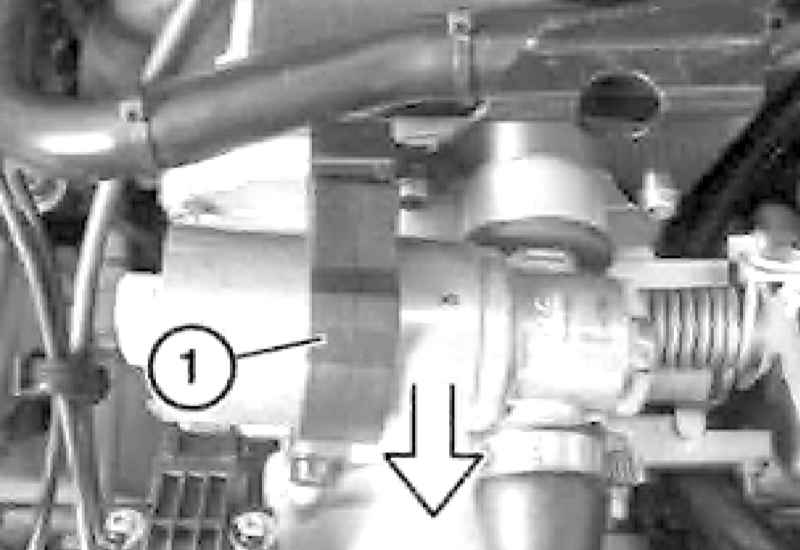

Выполните действия, описанные в параграфах с 1 по 3 Раздела Снятие и установка корпуса дросселя, замена его прокладки. Вывесьте крепление (1) и выньте клапан IAC. Установка производится в обратном порядке. Для обеспечения герметичности уплотнительные кольца на корпусе дросселя и на клапане IAC должны быть чистыми и без повреждений. В случае повреждения уплотнительных колец их следует заменить. При установке в первую очередь следует устанавливать уплотнительное кольцо на фланец дроссельной заслонки.
