6.2.10. Снятие и установка топливного бака

ПОРЯДОК ВЫПОЛНЕНИЯ

Опорожните топливный бак.
Пережмите топливопровод и ослабить хомут крепления топливопровода к топливному насосу. Разъедините разъемы электропроводки обоих датчиков запаса топлива (см. Главу Подвеска и рулевое управление).
Снимите карданный вал в сборе (см. Главу Карданный и приводные валы, редуктор, дифференциал и ступичные сборки).

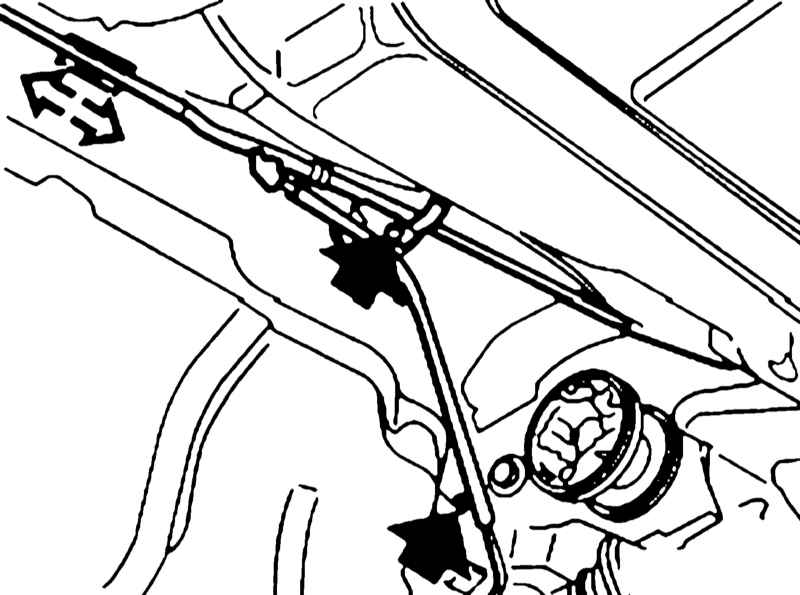

Отцепите трос и отдайте крепеж направляющего канала.

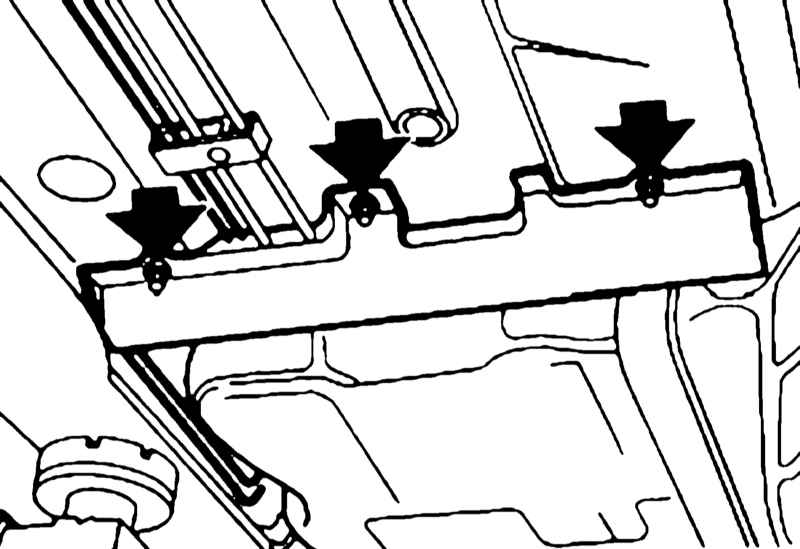

Снимите левый и правый защитные кожухи.

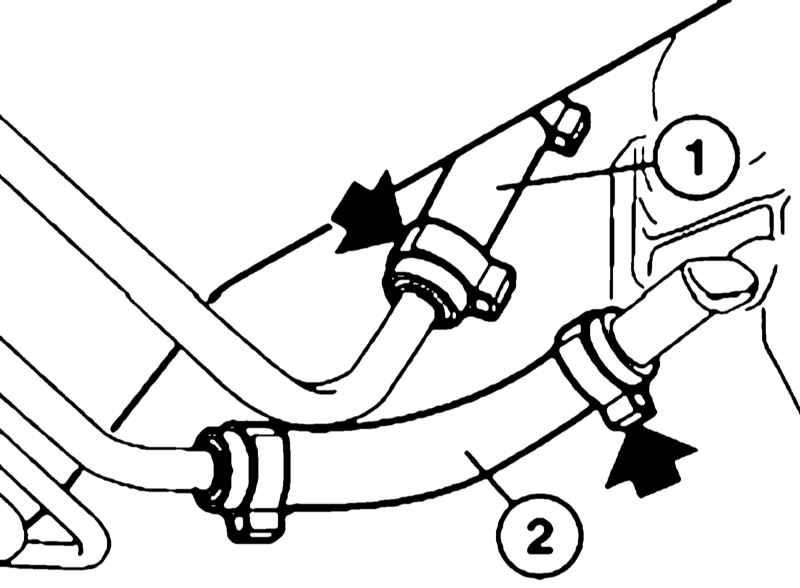

Снимите подводящий (1) и сливной (2) трубопроводы.

При установке замените топливные шланги вместе с хомутами крепления.

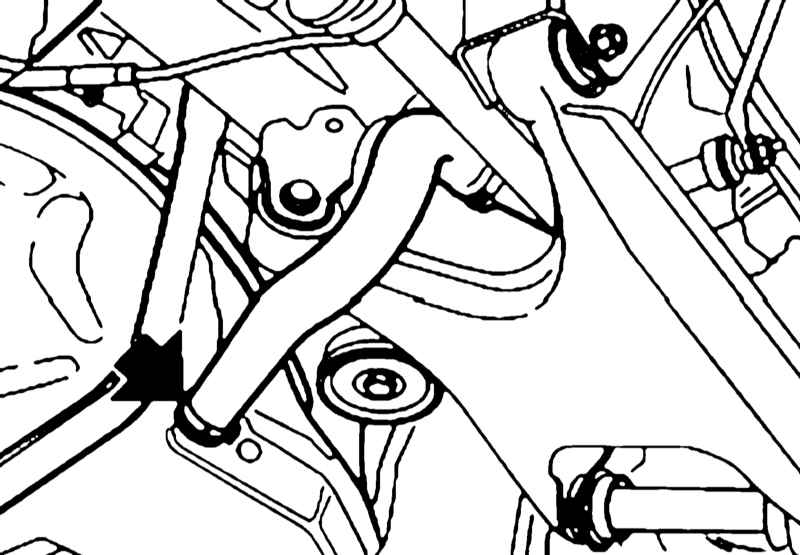

Снимите заправочный шланг.

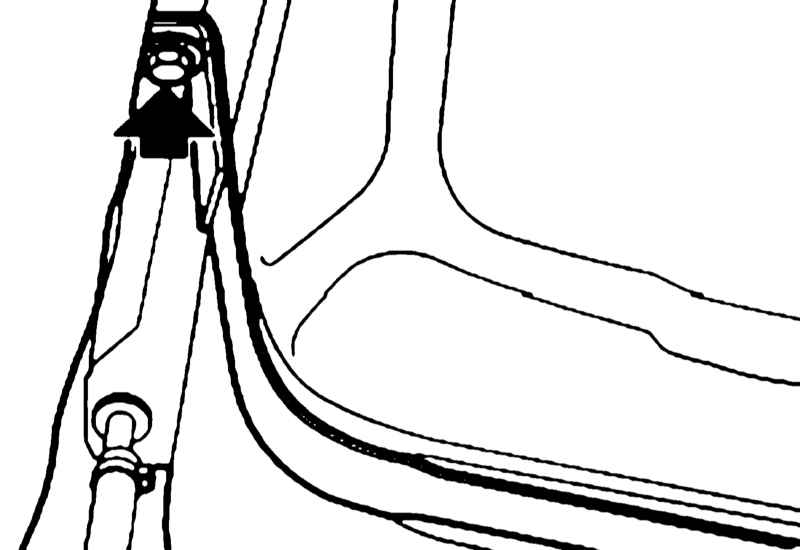

Отдайте крепеж лент крепления топливного бака.

Обратите внимание на резинометаллический шарнир с проставочной шайбой, а также на положение прокладки в плоском зацепе ленты. Широкий поясок на шайбе указывает на головку болта.

Подоприте топливный бак.

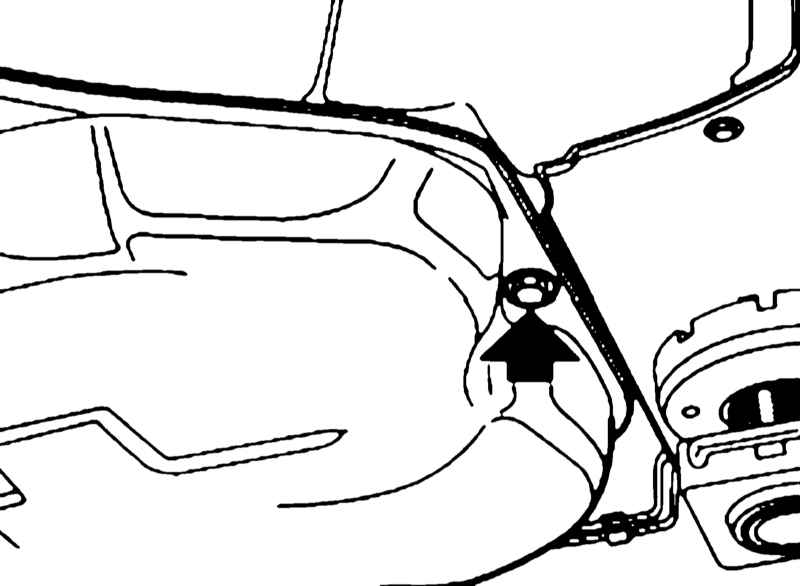

Выверните болты с левой и с правой стороны.

Обратите внимание на резинометаллический шарнир с проставочной шайбой - широкий поясок на ней указывает на головку болта.

Слегка опустите топливный бак и откиньте наружу так, чтобы стали доступны топливопроводы на его верхней стороне. Отсоединить топливопроводы на левой верхней стороне топливного бака.

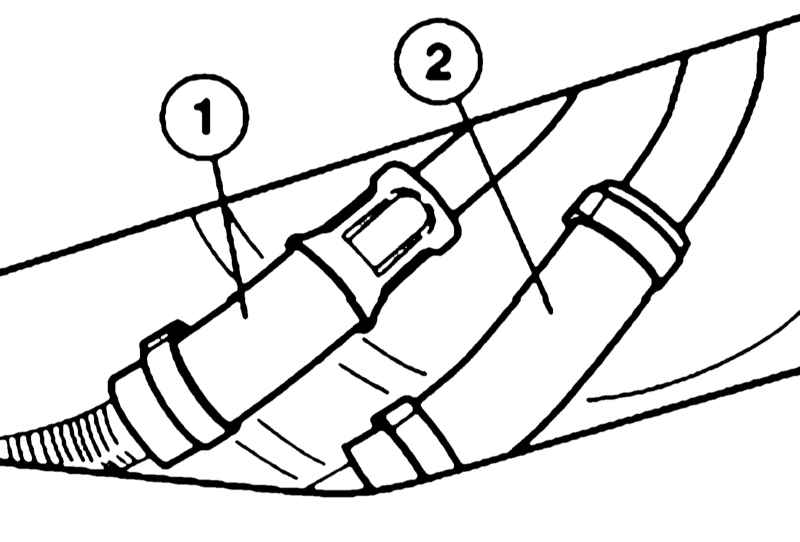

Топливопроводы на левой верхней стороне топливного бака
1 — К угольному абсорберу;
2 — К бачку

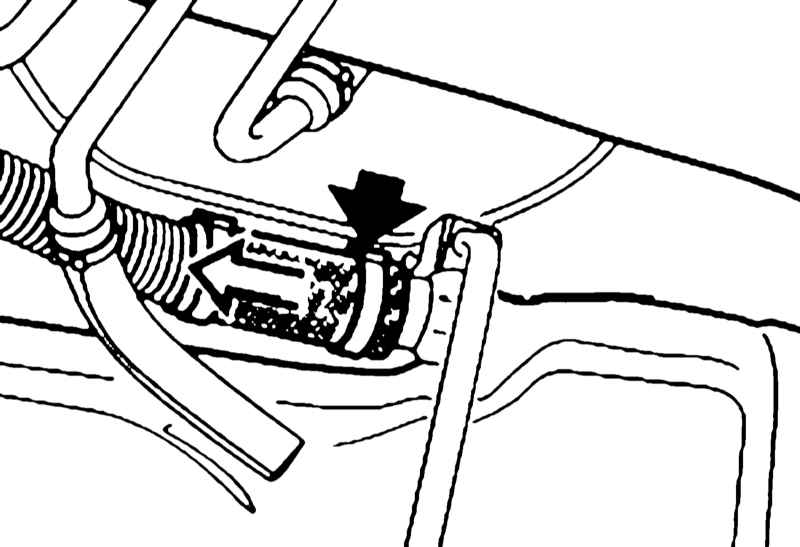

Отсоедините шланг EVAP на верхней правой стороне топливного бака.

Опустите топливный бак и снимите его движением вниз.
Установка производится в обратном порядке. Проверьте резиновые прокладки на задней стороне бака и в пазе в основании кузова.
