5.1. Система охлаждения двигателя

Общая информация и меры предосторожности

Система охлаждения двигателя работает по следующему алгоритму. Пока двигатель не прогрет, охлаждающая жидкость (ОЖ) прокачивается постоянно работающим водяным насосом только в головке и блоке цилиндров, а также в теплообменнике отопителя салона. При повышении температуры ОЖ до определенного уровня термостат открывает большой контур охлаждения и ОЖ циркулирует дополнительно через радиатор, охлаждаясь проходящим через него воздухом. При достижении температуры ОЖ еще более высокого значения включается электрический вентилятор системы охлаждения, который создает дополнительный воздушный поток через ребра радиатора для более интенсивного отвода тепла от него.

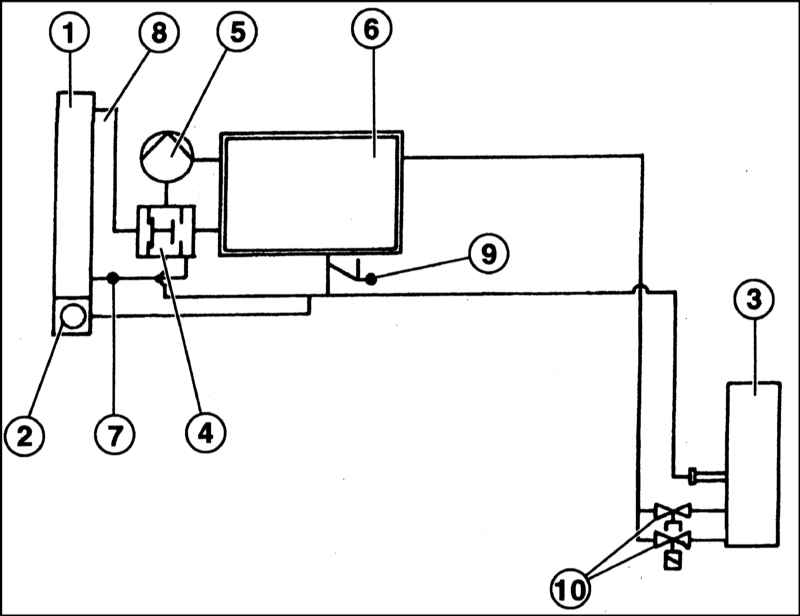

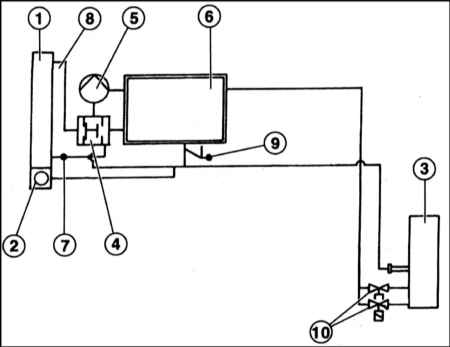

1 — Радиатор 2 — Расширительный бачок 3 — Отопитель салона 4 — Термостат 5 — Насос охлаждающей жидкости	6 — Блок цилиндров 7 — Возврат 8 — Подача 9 — Подогрев дроссельной заслонки 10 — Кран отопителя

Водяной насос приводится ремнем от коленчатого вала.

Перед работой в двигательном отсеке, особенно в области вентилятора радиатора, обязательно отсоединяйте отрицательный провод от аккумуляторной батареи и разъем электропроводки вентилятора, т.к. он может включиться из-за эффекта теплопроводности даже при выключенном зажигании.

Не открывайте крышку расширительного бачка ОЖ или радиатора до полного остывания двигателя во избежание ожога горячей жидкостью или ее паром.

При необходимости открыть крышку расширительного бачка при горячем двигателе обмотайте ее ветошью. Снимайте крышку медленно, постепенно снижая давление пара.

Описание проверки и корректировки уровня ОЖ, замены ОЖ, а также некоторых проверок системы охлаждения приведены в Разделах Проверка уровней жидкостей, контроль утечек, Проверка состояния и замена шлангов и трубок в двигательном отсеке, локализация утечек и Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля.
