5.1.6. Снятие и установка водяного насоса

Модели с двигателем M60

ПОРЯДОК ВЫПОЛНЕНИЯ

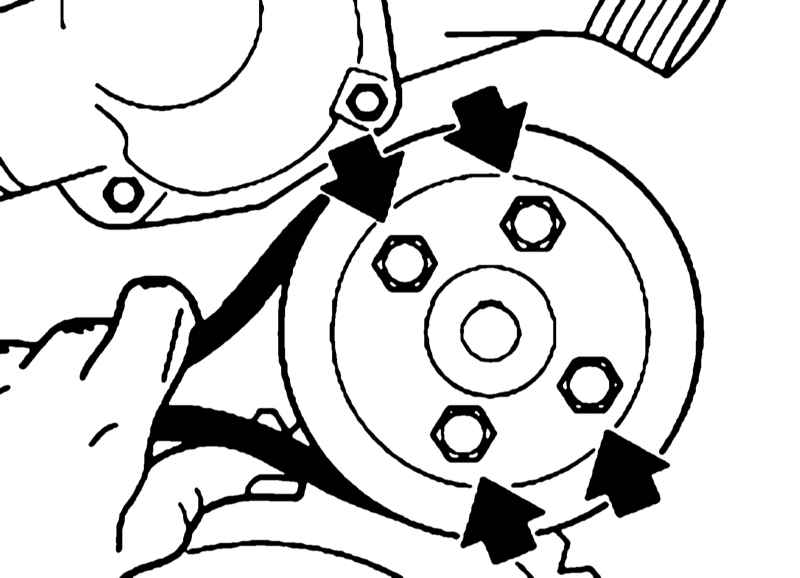

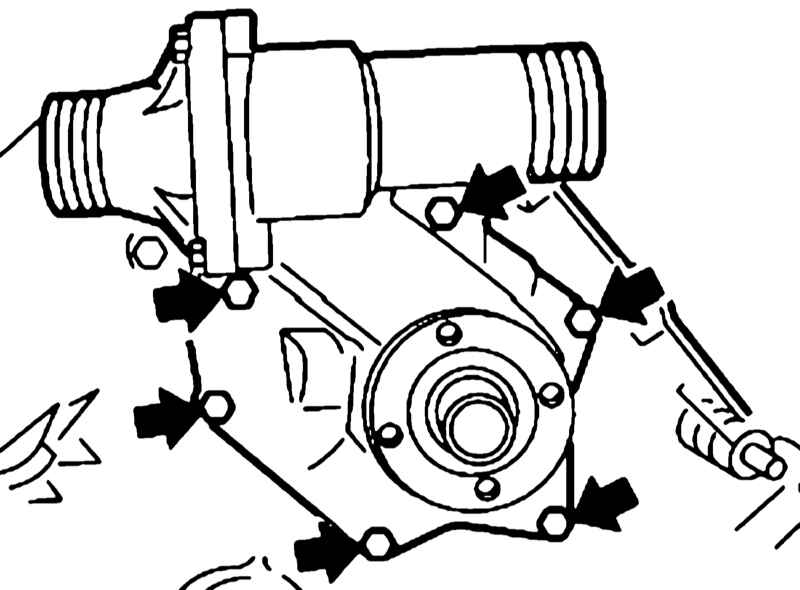

Спустите ОЖ (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля). Снимите демпфер крутильных колебаний (см. Главу Двигатель). При необходимости, отсоедините трубки подачи дополнительного воздуха (см. Главу Системы питания и выпуска отработавших газов). Выверните болты крепления и снимите шкив. Снимите патрубок системы охлаждения между расширительным бачком и водяной помпой. Отсоедините патрубок системы охлаждения от крышки корпуса термостата, снимите крышку корпуса термостата и сам термостат (см. Раздел Снятие и установка термостата). Выверните болты и снимите водяной насос. При установке проверьте правильность расположения центрирующих втулок. Очистите уплотняемые поверхности, замените прокладку. В заключение удалите воздух из системы охлаждения и проверьте ее герметичность (см. Главу Настройки и текущее обслуживание автомобиля).

Модели с двигателем M67

ПОРЯДОК ВЫПОЛНЕНИЯ

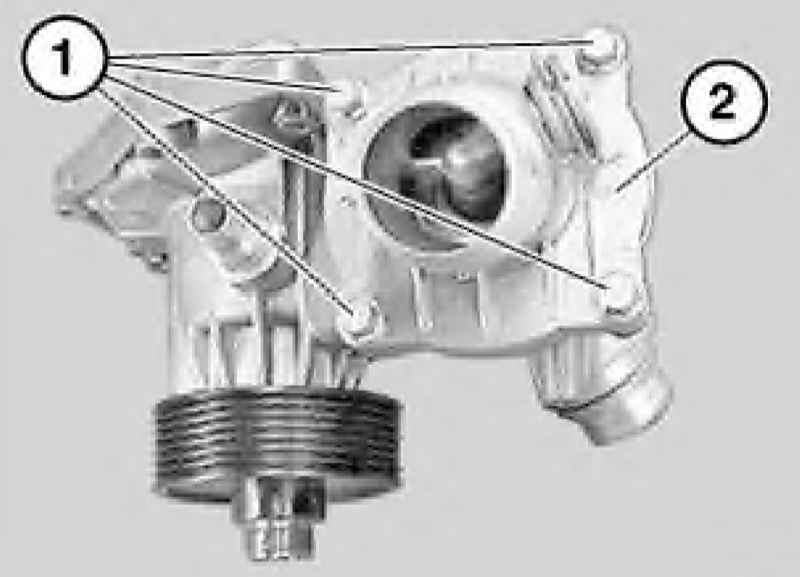

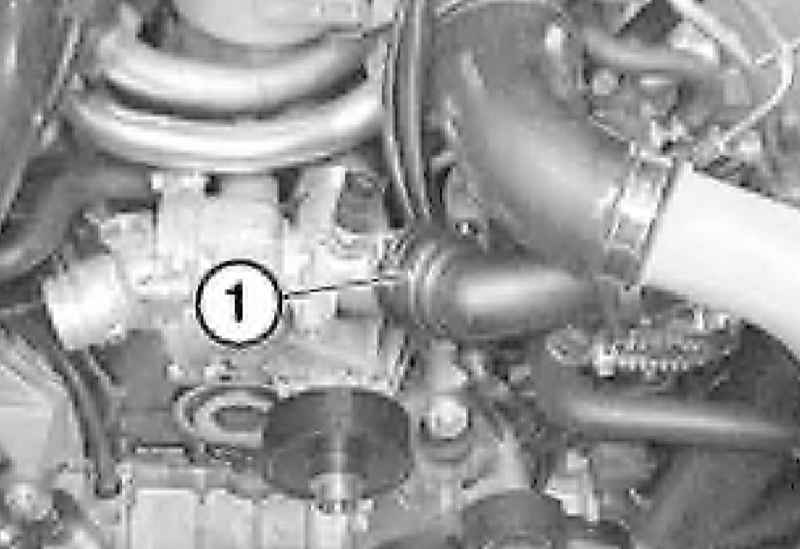

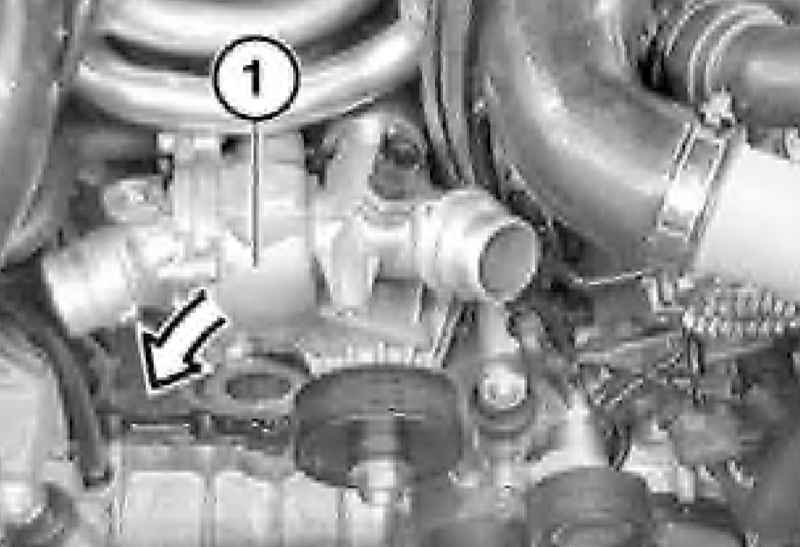

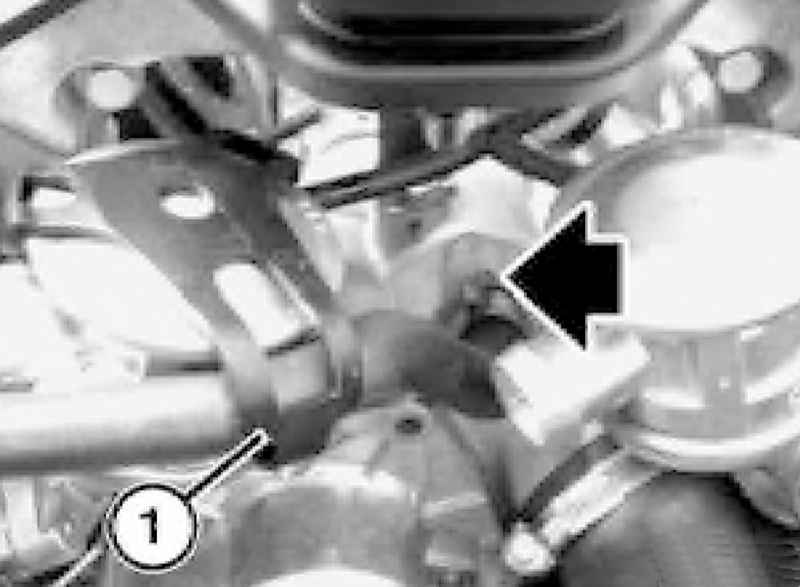

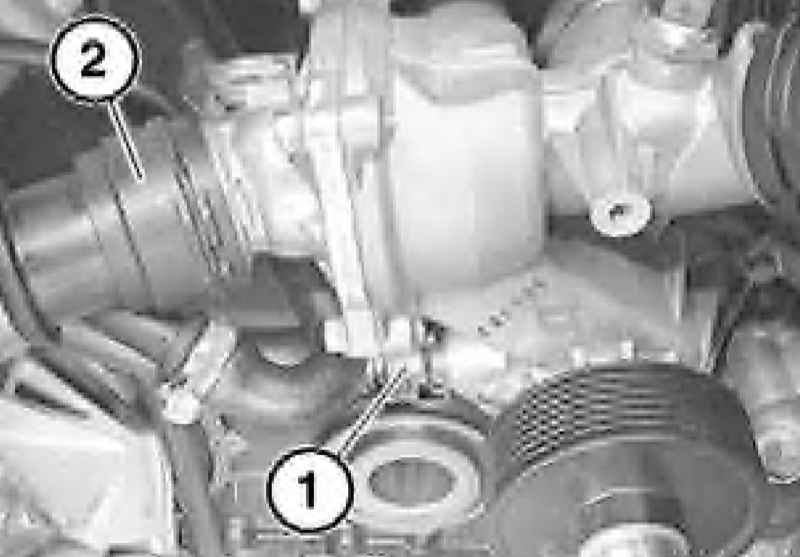

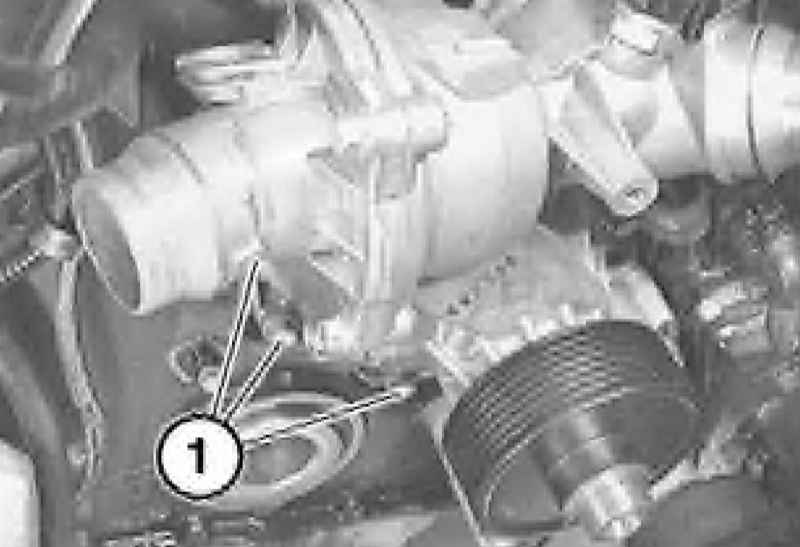

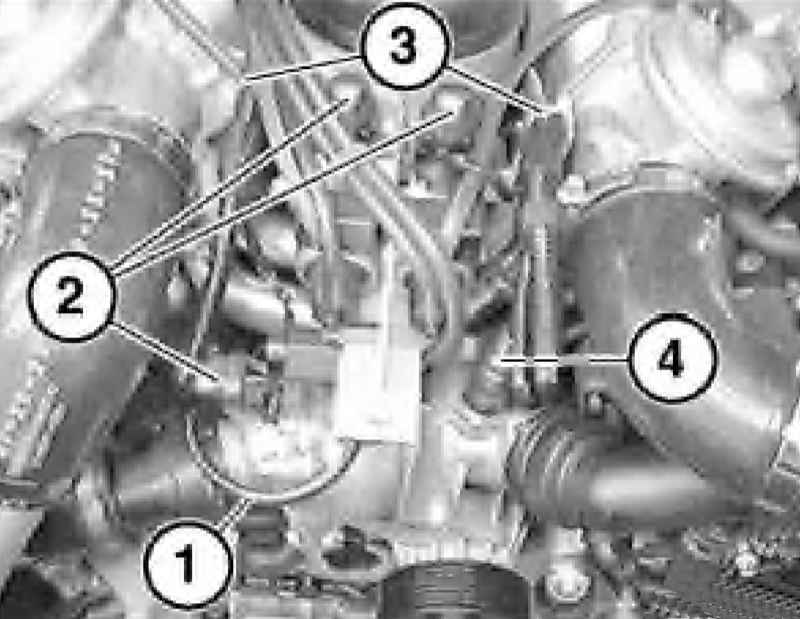

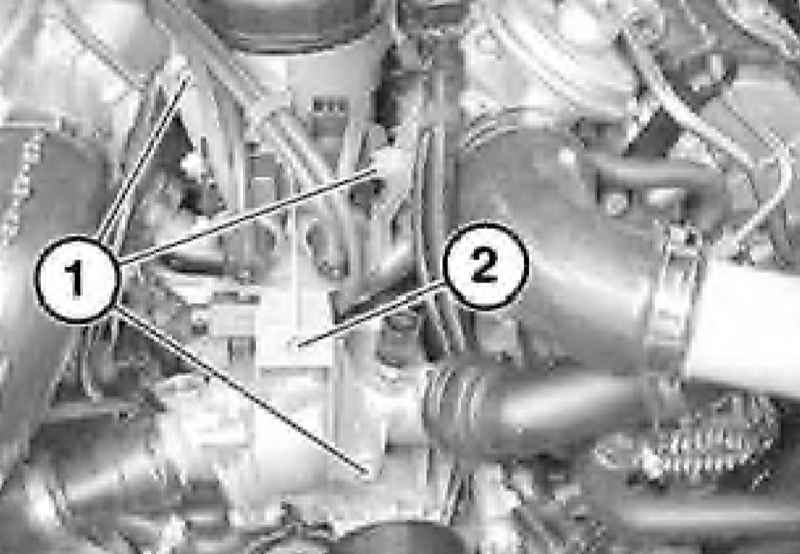

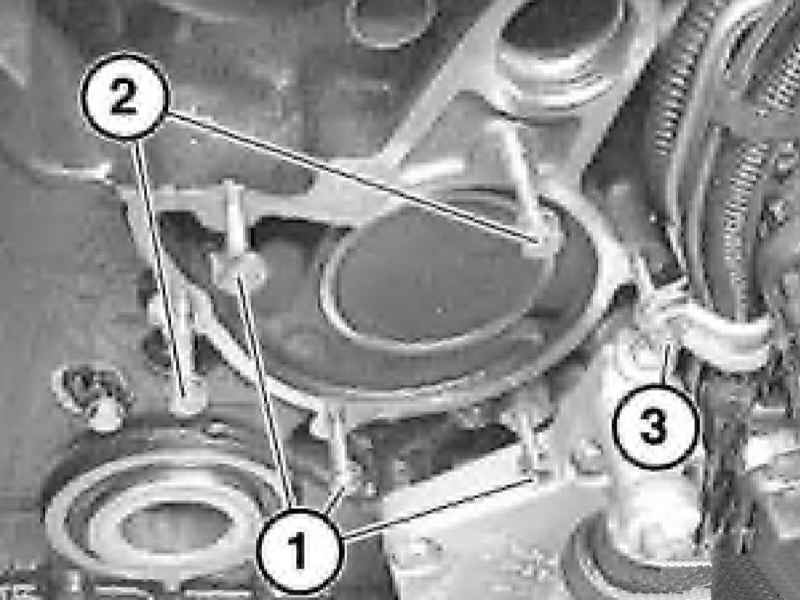

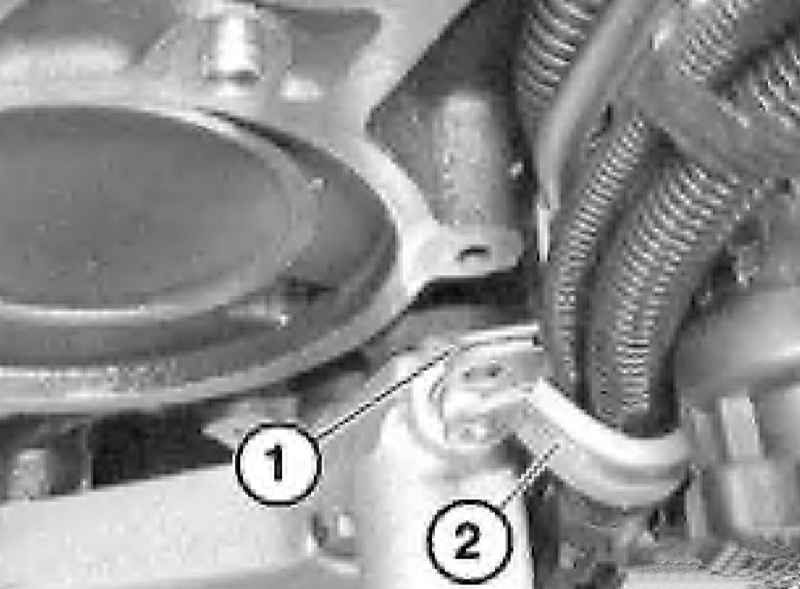

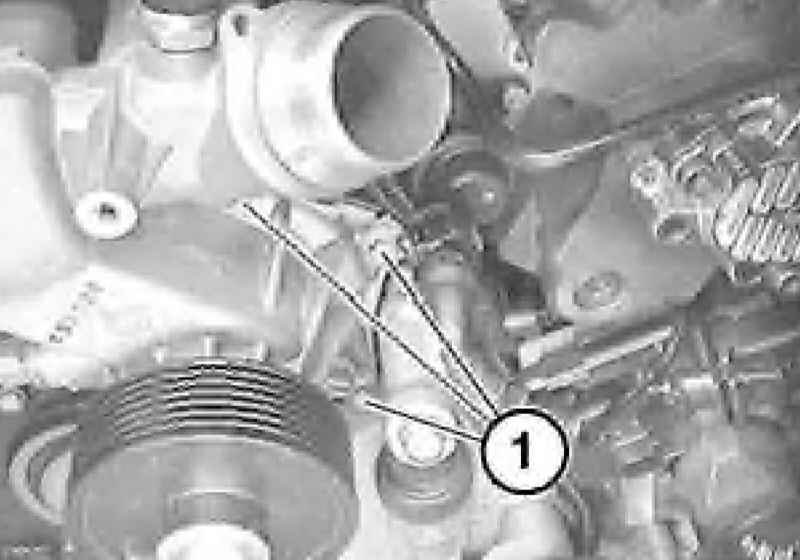

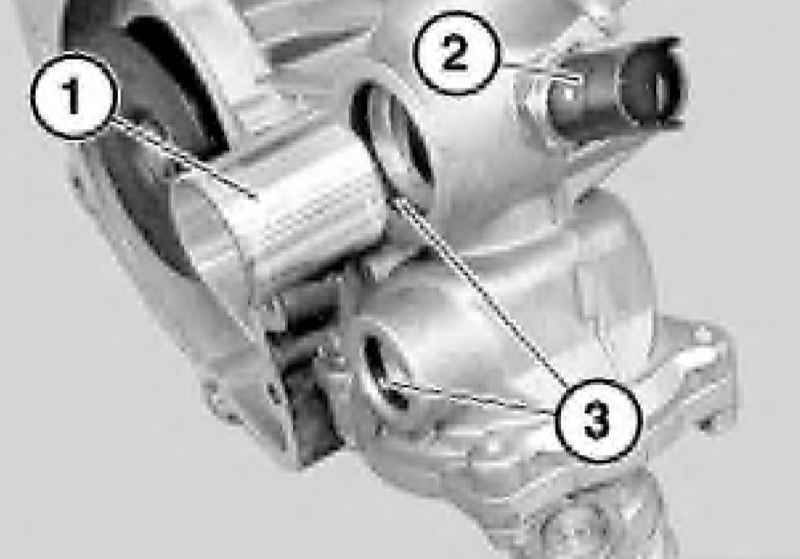

Снимите нижние защитные кожухи облицовки двигателя и коробки передач. Снимите верхнюю крышку двигателя и кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора). Снимите демпфер крутильных колебаний (см. Главу Двигатель). Отсоедините вакуумный шланг (1), разъедините разъем (2) управляющих клапанов, разожмите хомут (3) и отсоедините разъем (4) от сдвоенного термовыключателя. Выверните болты (1) и отведите блок (2) управляющих клапанов в сторону. Отожмите фиксаторы водяных шлангов (1 и 2 ), отсоедините их и отложите в сторону. Водяной шланг Выверните болты крепления водяного насоса. Болты крепления водяного насоса. Осторожно снимите водяной насос в направлении, указанном стрелкой. Выверните болты (1) и переставьте термостат (2) на новый водяной насос. При установке замените уплотнительное кольцо термостата. Отсоедините трубку (1) системы охлаждения и переставьте сдвоенный термодатчик (2) на новый водяной насос. При установке замените уплотнительные кольца в корпусе насоса и на термодатчике. Установка производится в обратном порядке. Во избежание повреждения новых уплотнений осторожно надвиньте водяной насос на язычок (1). Обратите внимание на положение хомута (2). Обратите внимание на разную длину болтов крепления водяного насоса. В заключение установки заправьте систему охлаждения и прокачайте ее (см. Главу Настройки и текущее обслуживание автомобиля).

Модели с двигателем M73

ПОРЯДОК ВЫПОЛНЕНИЯ

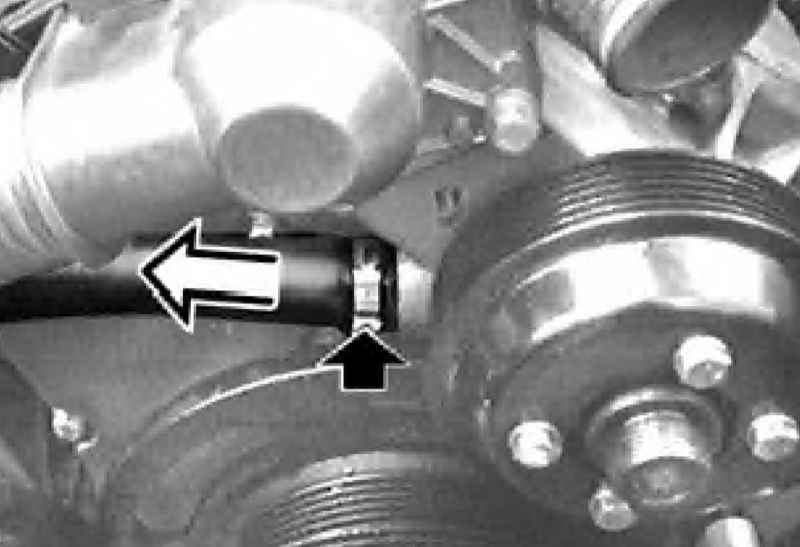

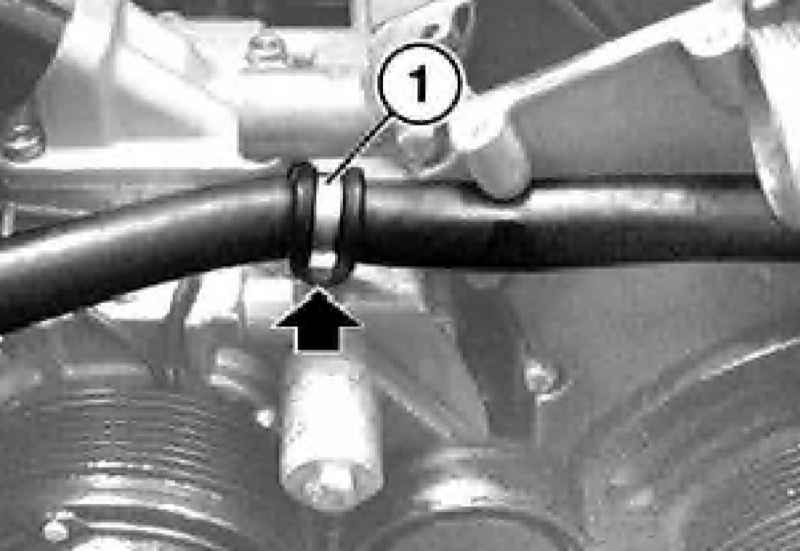

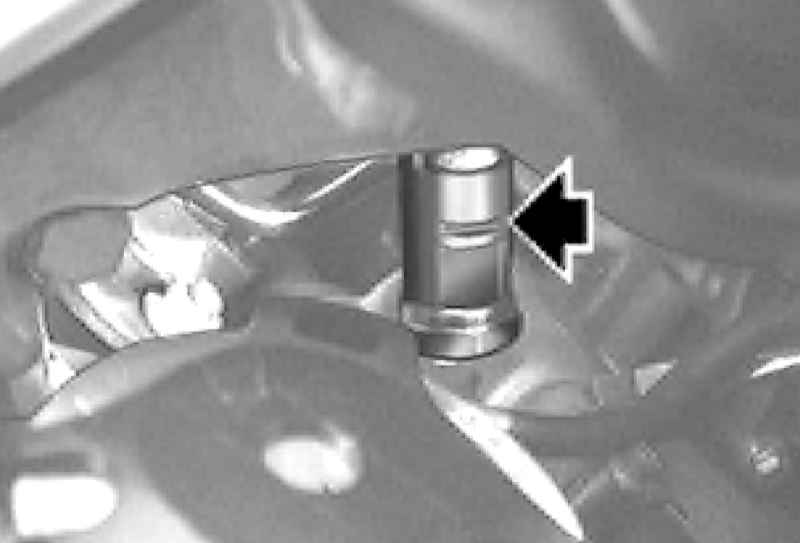

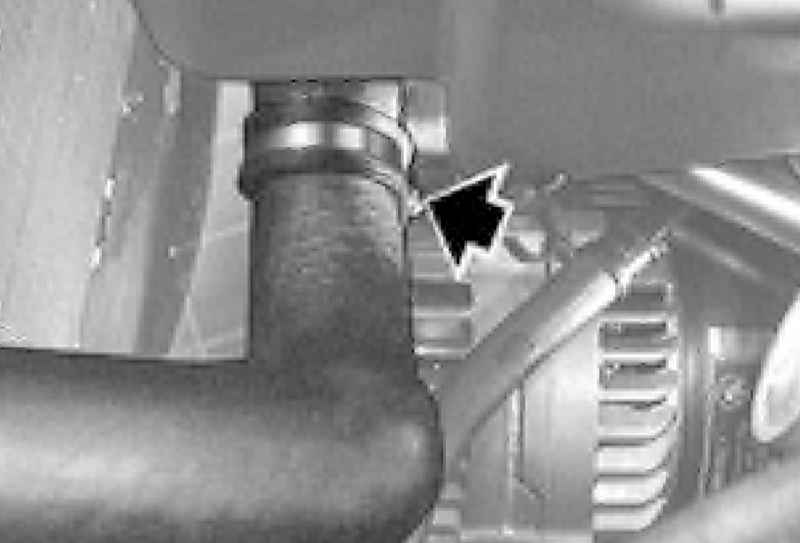

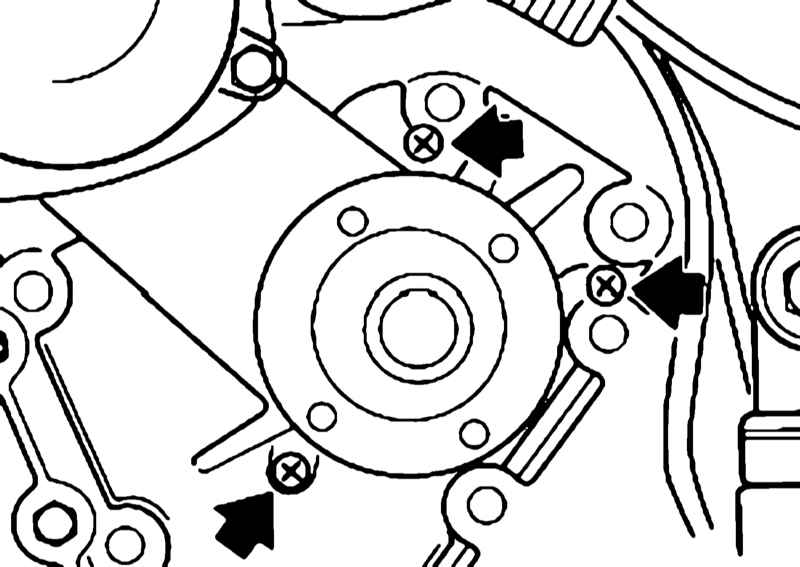

На стороне цилиндров 1-6 снимите одноходовой клапан системы снижения токсичности ОГ (см. Главу Системы питания и выпуска отработавших газов). Снимите термозащитные экраны с левой стороны балки переднего моста. Выверните пробку для слива охлаждающей жидкости с левой стороны блока цилиндров. Спустите ОЖ (см. Главу Настройки и текущее обслуживание автомобиля). Снимите расширительный бачок (см. Раздел Снятие и установка расширительного бачка). Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора). Снимите ремень привода компрессора К/В (см. Главу Двигатель). Выверните болт, отсоедините патрубок ОЖ от водяного насоса и снимите патрубок. Ослабьте хомут и выньте рукав. Разожмите скобу (1) и снимите шланг подвода ОЖ к расширительному бачку радиатора. Разъедините разъем электропроводки датчика температуры ОЖ. Снимите крыльчатку вентилятора. Выверните болты и снимите шкив ремня привода насоса ОЖ (см. иллюстрацию). Снимите демпфер крутильных колебаний (см. Главу Двигатель). Разожмите скобу (1) крепления и выньте шланг для прокачки, ослабьте хомут крепления шланга на водяном насосе. Выверните болты крепления (см. иллюстрацию). Вверните три болта в специально предназначенные резьбовые отверстия и равномерно отожмите водяной насос от двигателя. Установка производится в обратном порядке. Замените уплотнительные кольца.
