5.1.4. Снятие и установка расширительного бачка

Модели с двигателями, кроме M57 и M67

ПОРЯДОК ВЫПОЛНЕНИЯ

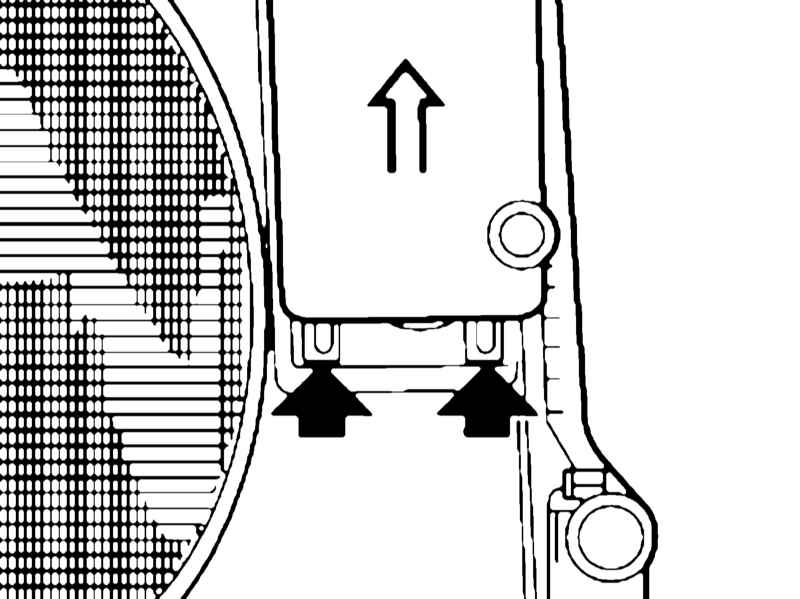

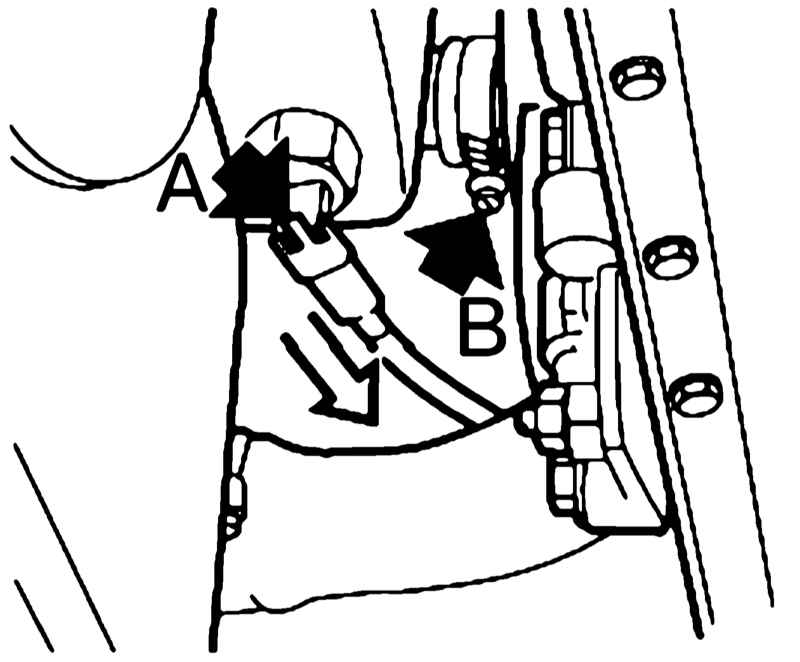

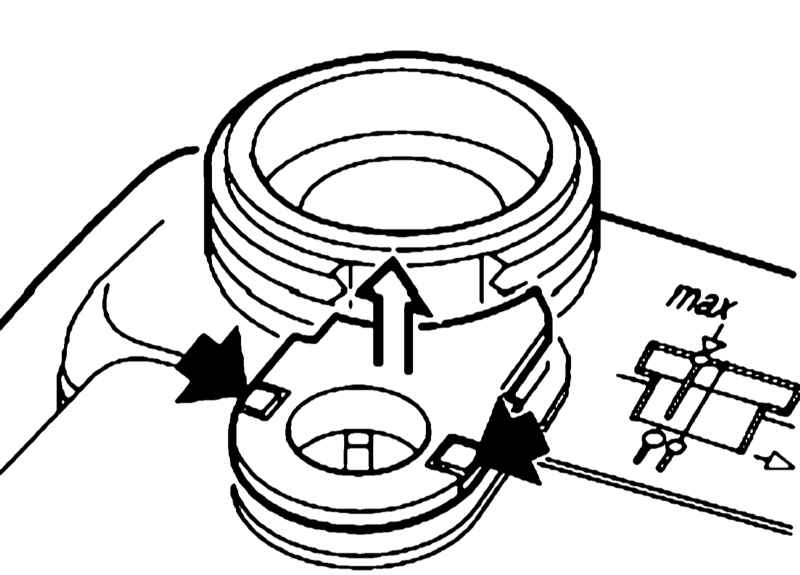

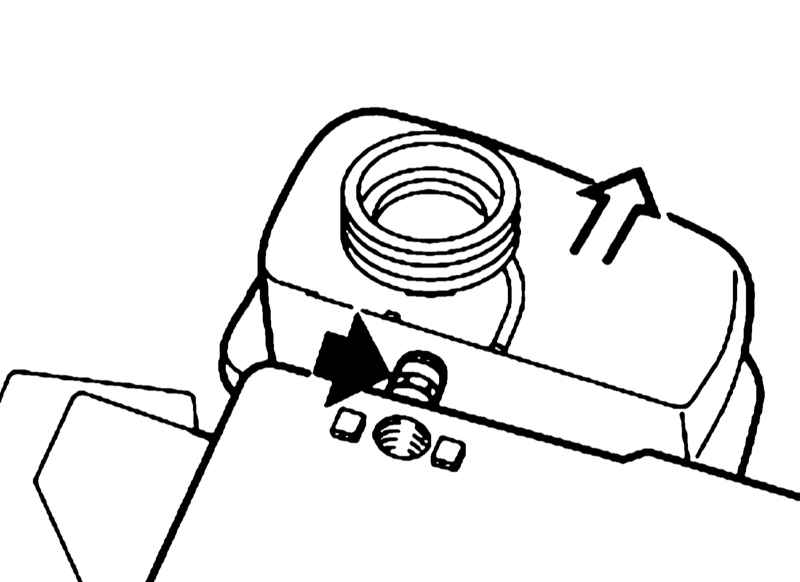

Спустите охлаждающую жидкость только до точки ниже уровня расширительного бачка. Разъедините разъем электропроводки датчика уровня ОЖ (A), ослабьте хомут (B) и отсоедините шланг от расширительного бачка. Снимите крышку расширительного бачка и полностью выверните винт для прокачки системы охлаждения. Высвободите из фиксаторов накладку крепления расширительного бачка. Оттяните расширительный бачок назад и снимите шланг вентиляции. Высвободите расширительный бачок из нижних фиксирующих лапок и снимите движением вверх. При установке держатели должны войти в пазы на кожухе вентилятора. Установка производится в обратном порядке. В заключение прокачайте систему охлаждения и проверьте ее на герметичность.

Модели с двигателем M57

ПОРЯДОК ВЫПОЛНЕНИЯ

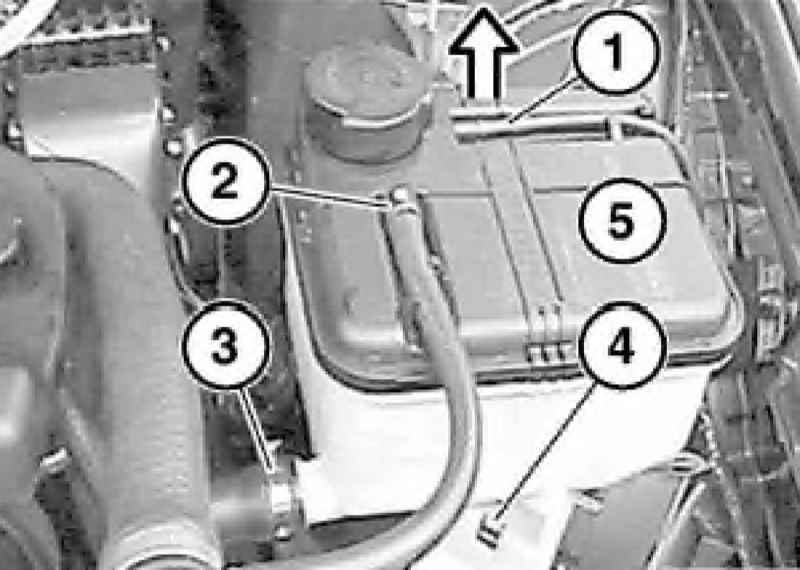

Закройте генератор, чтобы предотвратить попадание на него двигательного масла, топлива или ОЖ. Спустите охлаждающую жидкость (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля). Отсоедините перепускной шланг (1). Вытяните колпачок движением вверх и ослабьте хомут (2) крепления шланга для удаления воздуха. Ослабьте хомут (3) и отсоедините шланг. Отожмите фиксатор (4) и снимите расширительный бачок (5) движением вверх. Разъедините разъем электропроводки датчика уровня ОЖ на нижней стороне расширительного бачка. При установке замените хомут (2) и переставить датчик на новый расширительный бачок.

Модели с двигателем M67

ПОРЯДОК ВЫПОЛНЕНИЯ

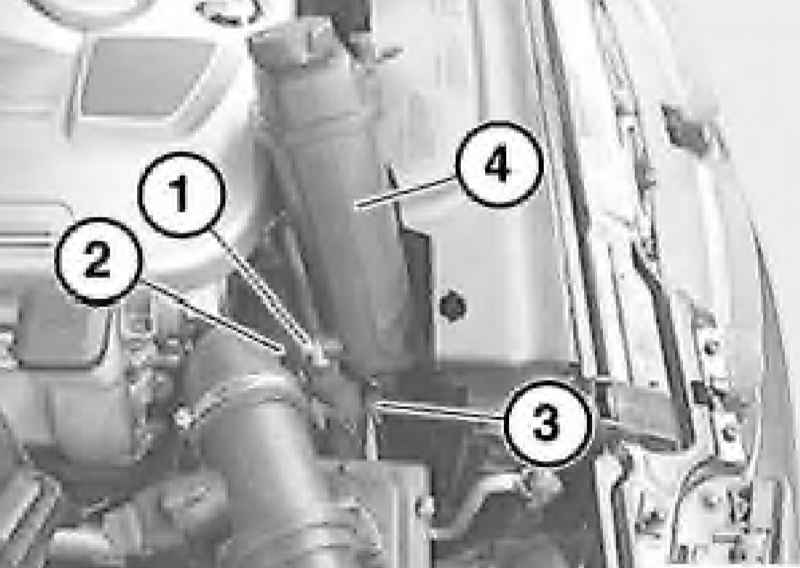

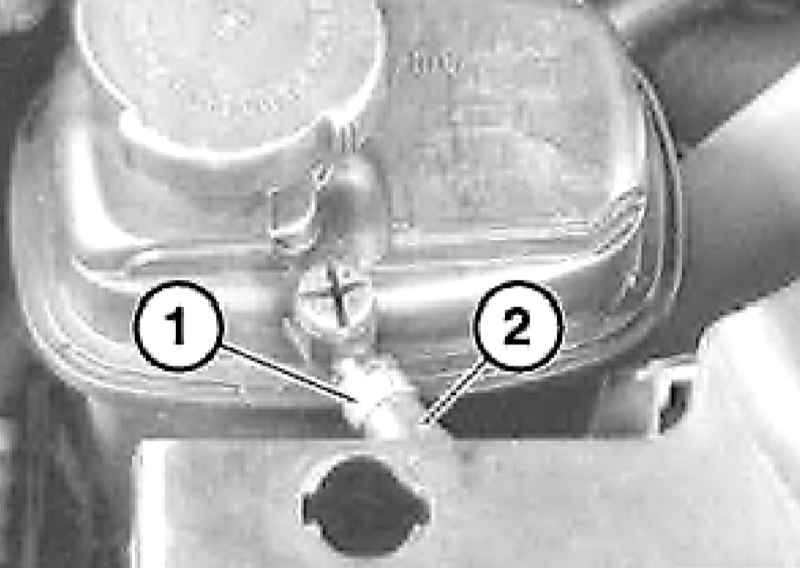

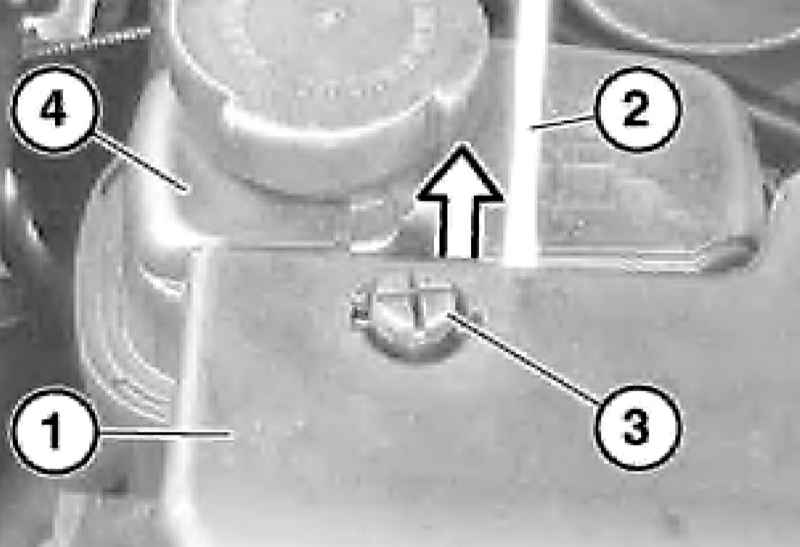

Спустите ОЖ (см. Раздел Замена охлаждающей жидкости Главы Настройки и текущее обслуживание автомобиля). Извлеките заклепки (1), снимите крышку (2), сожмите фиксирующие лапки кронштейна (3) и снимите его движением вверх. Поднимите кожух (1) вентилятора с помощью отвертки (2) над винтом (3) прокачки системы охлаждения. Снимите расширительный бачок (4) движением назад. Разрежьте хомут (1) и отсоедините шланг (2) вентиляции. При установке используйте новый хомут (1). Ослабьте хомут (1) крепления водяного шланга (2) и отсоедините его от расширительного бачка (4). Разъедините разъем (3) датчика уровня ОЖ. Установка производится в обратном порядке. При необходимости переставьте датчик уровня ОЖ на новый расширительный бачок.
