5.1.5. Снятие и установка дополнительного вентилятора в сборе с кожухом

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите сборку переднего бампера.

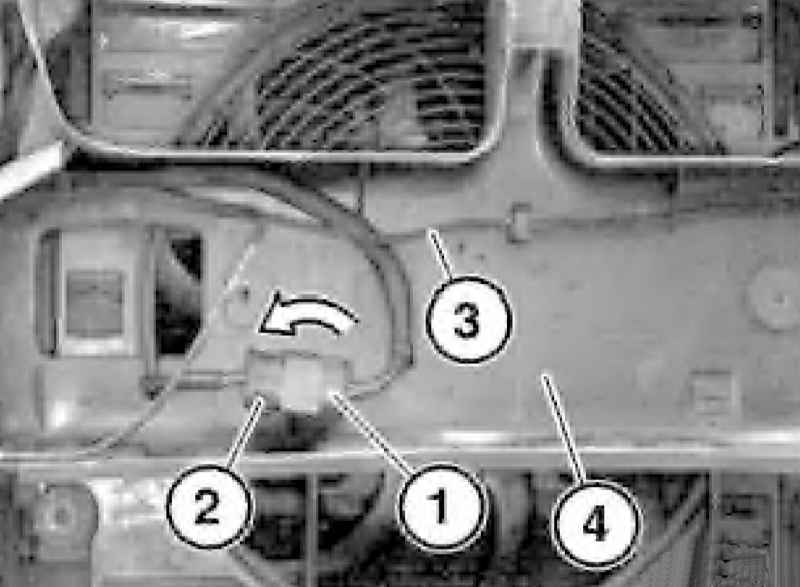

Разъедините разъем (1). Поверните разъем (2) в направлении, указанном стрелкой, и отсоедините его от переднего воздуховода (4). Высвободите кабель (3) из креплений.

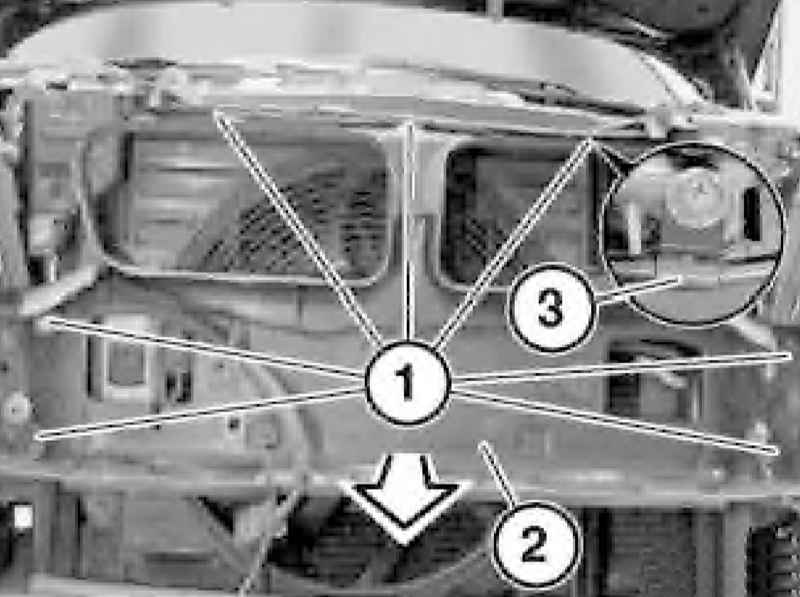

Выверните болты (1) и снимите передний воздуховод (2).

При установке обратите внимание на правильность положения оболочки троса.

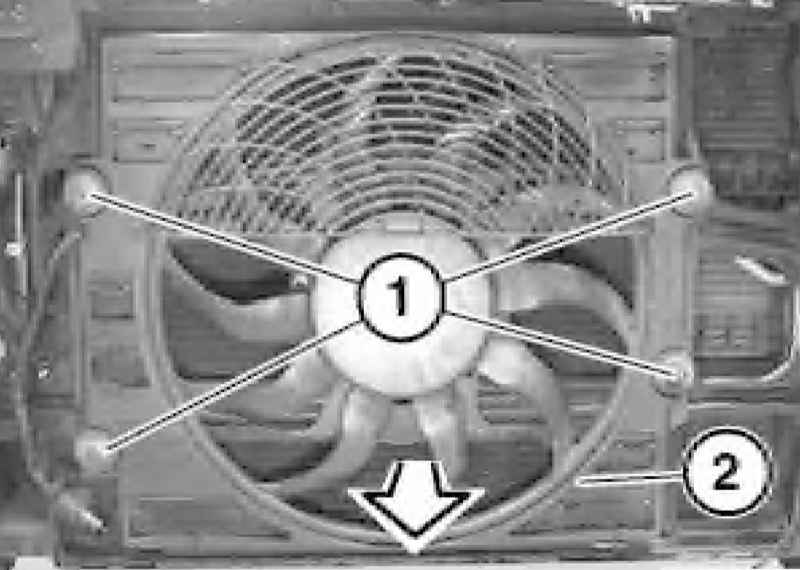

Отдайте гайки (1) и снимите дополнительный вентилятор (2) в сборе с кожухом в направлении, указанном стрелкой.

Установка производится в обратном порядке.
