5.1.8. Снятие и установка термостата

Модели с двигателем M57

Если установленные шланги наддувочного воздуха влажные и со следами смазки, это может привести к выходу турбокомпрессора из строя. Шланги должны быть сухими и без следов смазки.

Термостат вмонтирован в корпус и заменяется только в сборе.

ПОРЯДОК ВЫПОЛНЕНИЯ

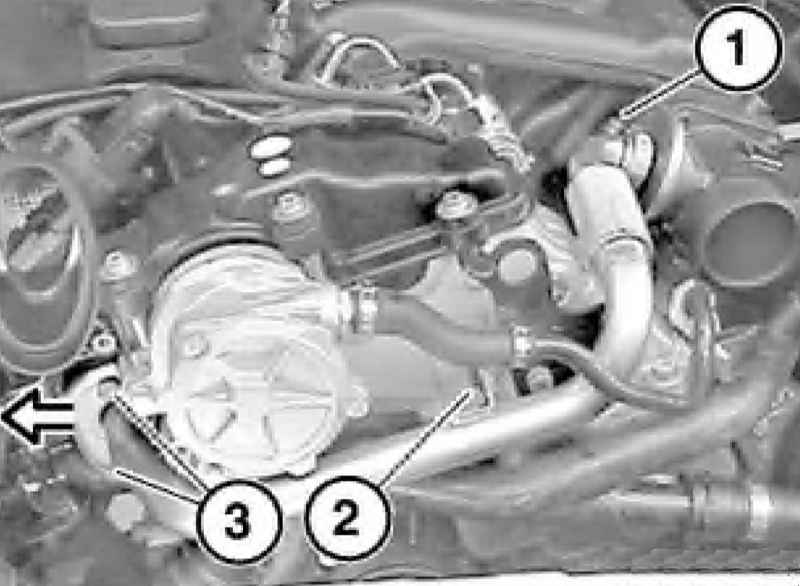

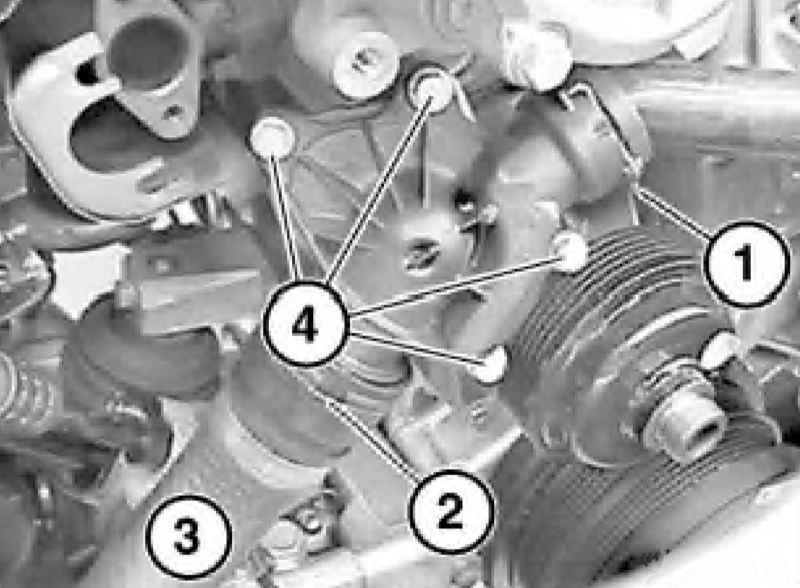

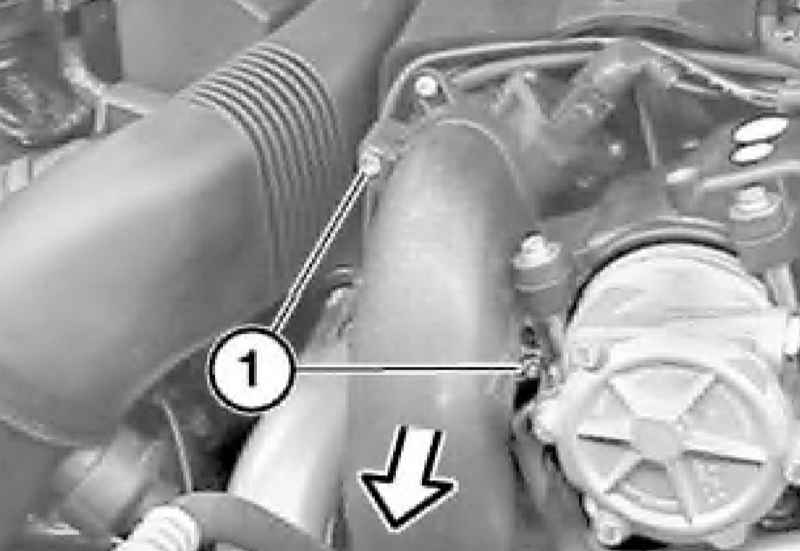

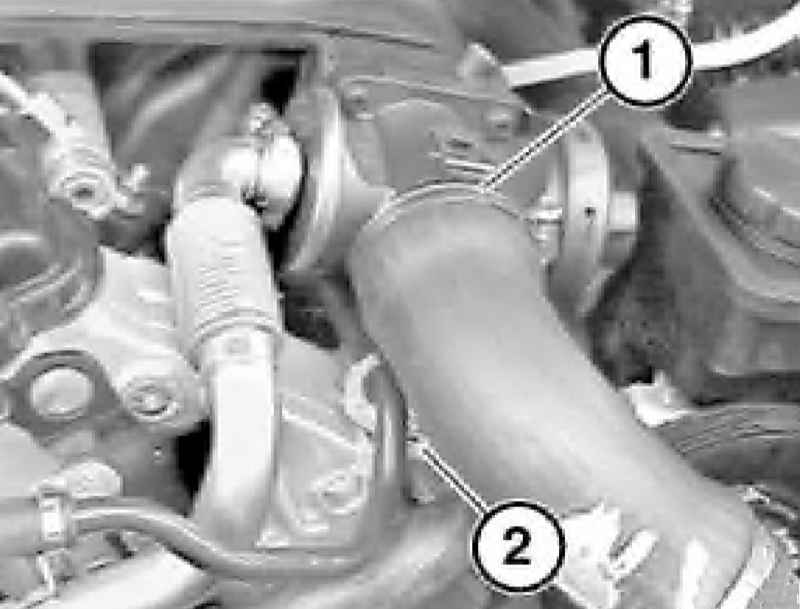

Снимите ремни привода вспомогательных агрегатов (см. Главу Двигатель). Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля). Накройте генератор, чтобы предотвратить попадание на него масла, топлива и ОЖ. Снимите верхнюю крышку двигателя. Разожмите хомут (1) крепления шланга наддувочного воздуха. Отсоедините шланг наддувочного воздуха. Шланги должны быть сухими и без следов смазки. Выверните болт (2). Выверните болты и снимите формованный шланг в направлении, указанном стрелкой. При установке смажьте сопрягаемые поверхности тонким слоем вазелина и установите новые уплотнительные кольца. Ослабьте хомут (1) крепления трубопровода системы EGR, выверните болт (2), затем болты (3) и нажмите на термозащитный экран в направлении, указанном стрелкой. Снимите трубопровод системы EGR. Снимите фиксаторы (1 и 2 ) и отсоедините водяной шланг (3). Выверните болты (4) крепления корпуса термостата и снимите его. Установка производится в обратном порядке. Используйте новую прокладку корпуса термостата.

Модели с двигателем M60

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера двигателя. Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля). Снимите верхнюю часть корпуса воздухоочистителя вместе с датчиком MAF. Отсоедините патрубок системы охлаждения и снимите крышку корпуса термостата. Установка производится в обратном порядке. Используйте новую прокладку корпуса термостата.

Модели с двигателем M67

ПОРЯДОК ВЫПОЛНЕНИЯ

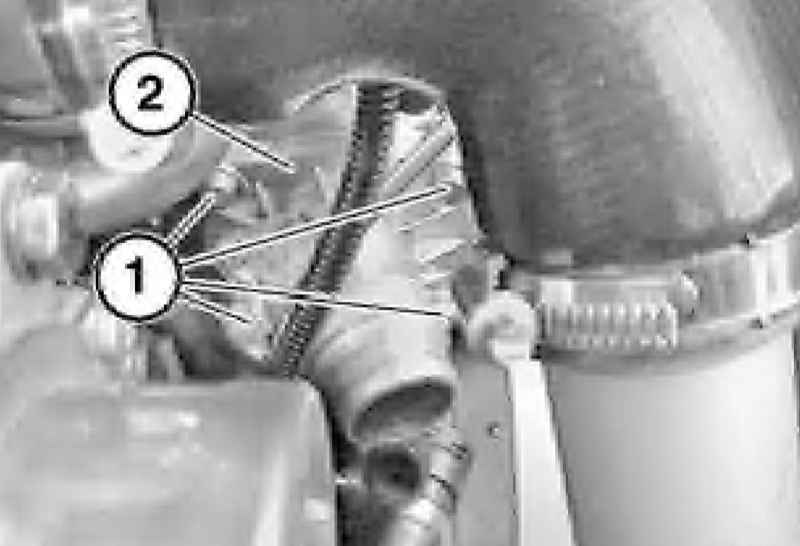

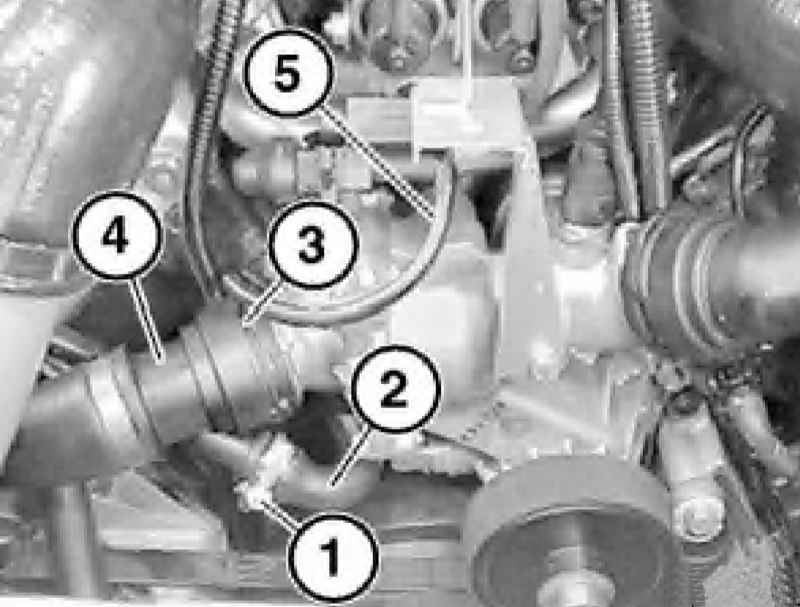

Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля). Снимите верхнюю крышку двигателя. Снимите кожух вентилятора (см. Раздел Снятие и установка кожуха вентилятора). Ослабьте хомут (1) и отсоедините водяной шланг (2). Освободите фиксатор (3), отсоедините водяной шланг (4) и отложите его в сторону. Отсоедините вакуумный шланг (5). Выверните болты (1) и снимите термостат (2) в сборе с корпусом. Установка производится в обратном порядке. Используйте новое уплотнительное кольцо корпуса термостата.

Модели с двигателем M73

ПОРЯДОК ВЫПОЛНЕНИЯ

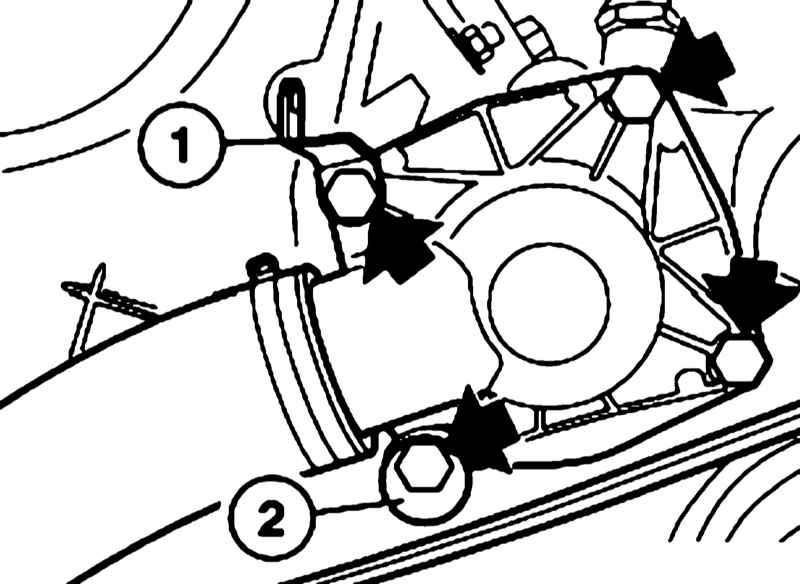

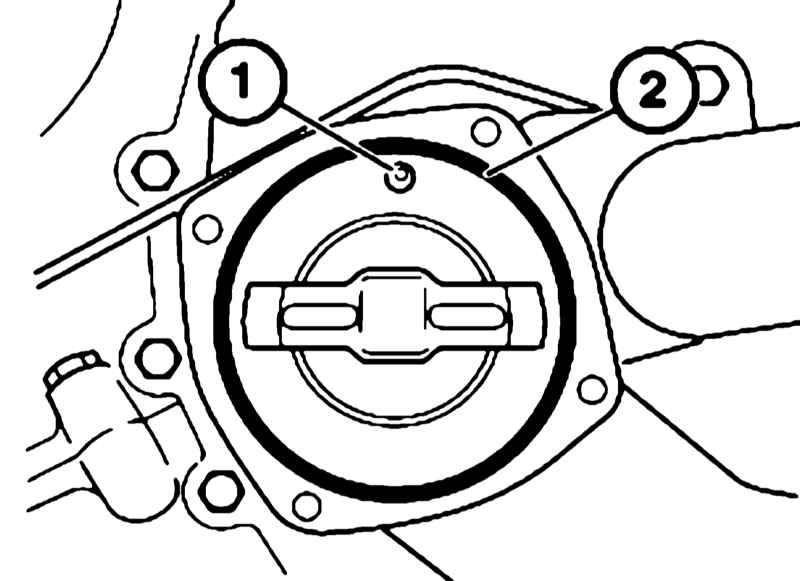

Спустите охлаждающую жидкость (см. Главу Настройки и текущее обслуживание автомобиля). Снимите крыльчатку вентилятора в сборе с муфтой привода вентилятора (см. Раздел Снятие и установка муфты привода вентилятора). На стороне цилиндров 1-6 снимите одноходовой клапан системы снижения токсичности ОГ (см. Главу Системы питания и выпуска отработавших газов). Выверните болты крепления корпуса термостата и снимите его. Снимите термостат. При установке очистите сопрягаемые поверхности, замените уплотнительную прокладку. Обратите внимание на скобу (1) крепления топливопровода высокого давления и на успокоительную втулку (2) приводного ремня. Установка производится в обратном порядке. Термостат следует расположить таким образом, чтобы отверстие (1) находилось вверху. Замените уплотнительное кольцо (2).
