4.7.13. Снятие и установка выпускных коллекторов

Левый коллектор

Если установленные шланги надувочного воздуха не обезжирены и влажные, это может привести к выходу из строя турбокомпрессора.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите нижний защитный кожух.

Снимите левый турбокомпрессор (см. Раздел Снятие и установка турбокомпрессора Главы Системы питания и выпуска отработавших газов).

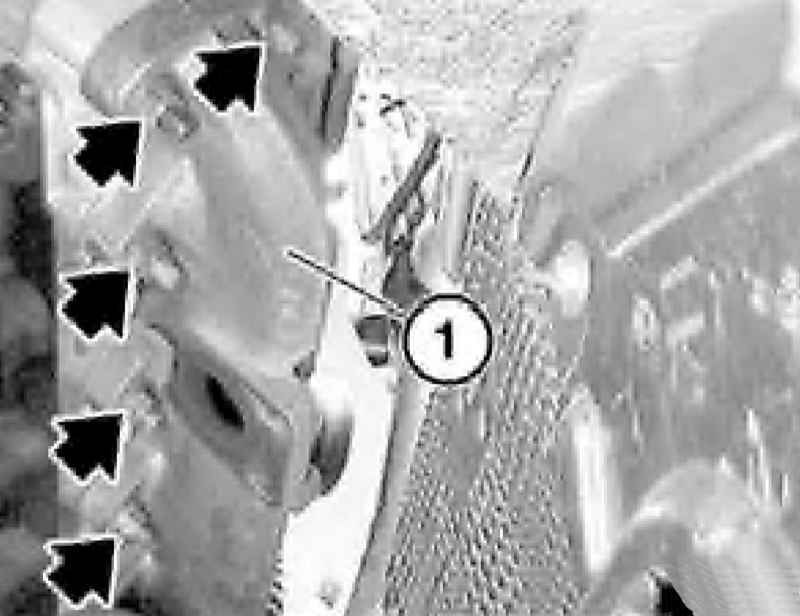

Отдайте гайки крепления выпускного коллектора и снимите его.

Очистите сопрягаемые поверхности головки блока цилиндров и замените прокладку выпускного коллектора.

Смажьте резьбовые шпильки тонким слоем медесодержащей пасты. Используйте новые гайки крепления выпускного коллектора.

Правый коллектор

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите нижний защитный кожух.

Снимите правый турбокомпрессор (см. Раздел Снятие и установка турбокомпрессора Главы Системы питания и выпуска отработавших газов).

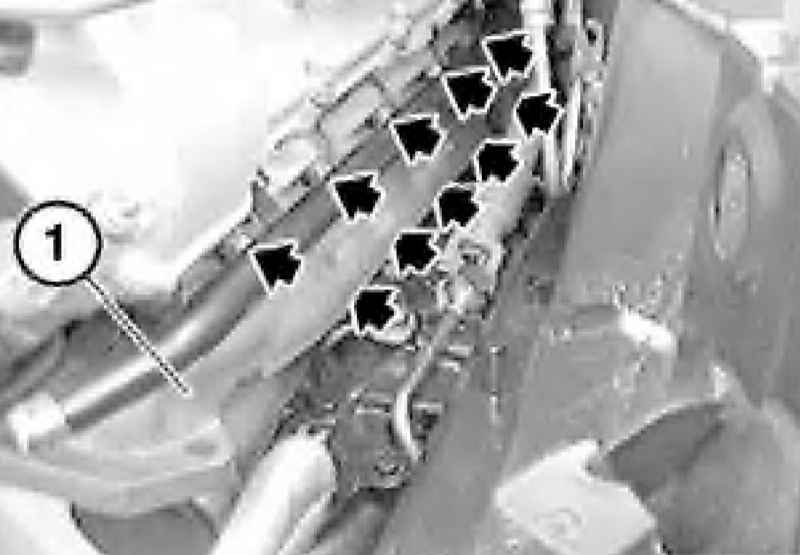

Отдайте все гайки на выпускном коллекторе сверх.

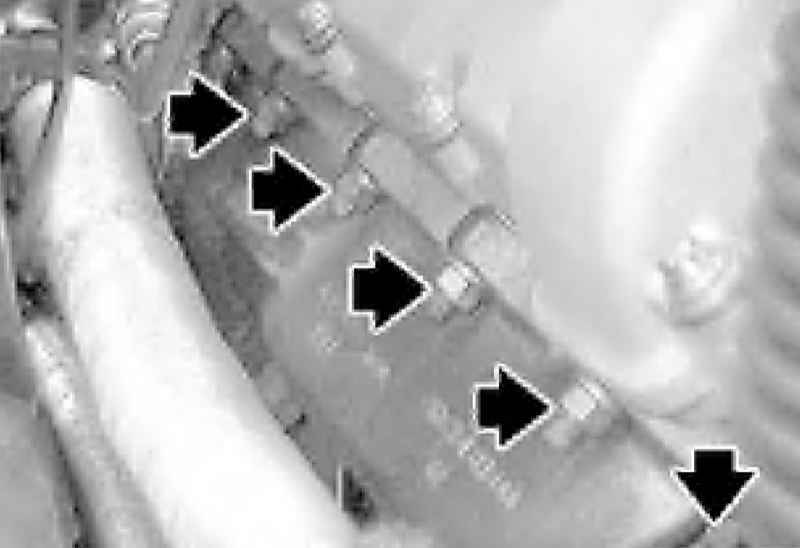

Отдайте все гайки на выпускном коллекторе снизу и снимите коллектор.

Очистите сопрягаемые поверхности головки блока цилиндров и замените прокладку выпускного коллектора.

Смажьте резьбовые шпильки тонким слоем медесодержащей пасты. Используйте новые гайки крепления выпускного коллектора.
