6.3.12. Снятие и установка форсунок
|
После отсоединения напорных трубопроводов обязательно заглушите отверстия в ТНВД и форсунках.
|
Модели с двигателем M51
Сборка форсунки
|
|

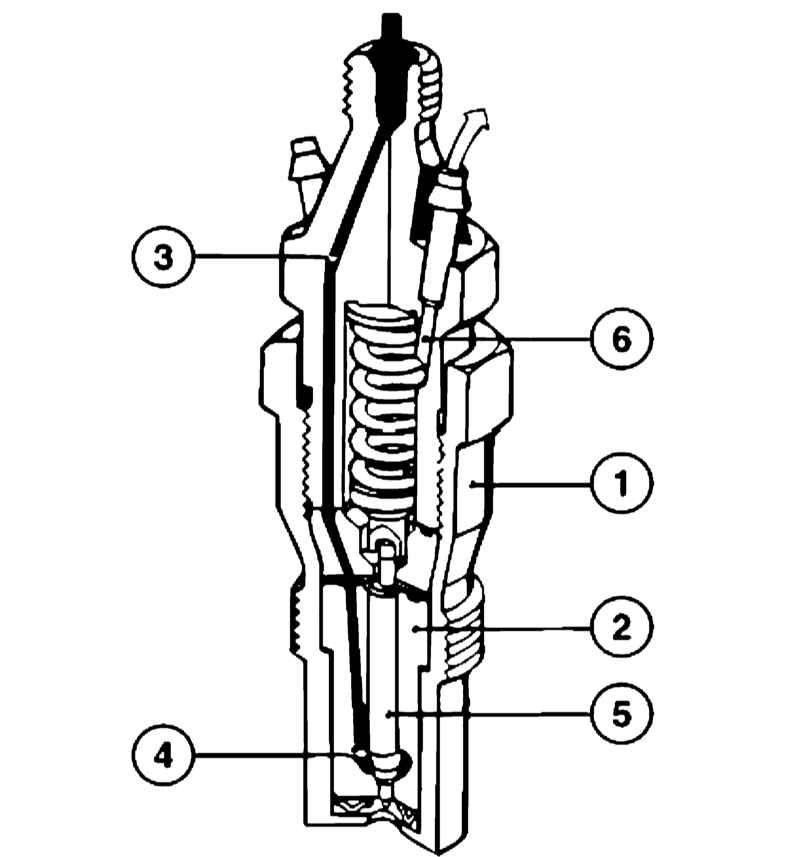

- Детали сборки форсунки указаны.
- Снимите впускной трубопровод (см. Главу Двигатель).
- Снимите держатель трубопровода и отсоедините возвратные топливные шланги.
|
|
Снятые шланги замените.
|
|
- При помощи специального разрезного ключа отдайте накидную гайку крепления трубки к снимаемой форсунке. Закройте отверстие от попадания в него грязи. Ослабьте накидную гайку крепления соответствующей трубки к ТНВД, при необходимости удерживая от проворачивания за нагнетательный клапан.
|

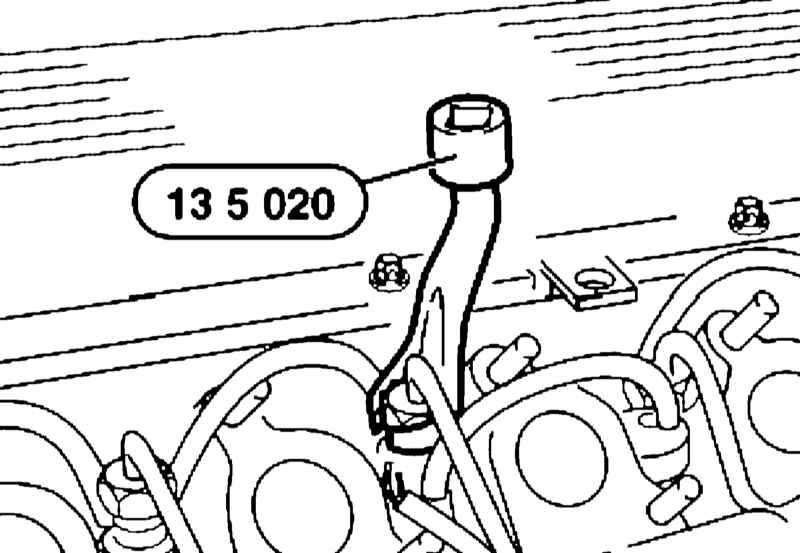

- Выверните сборку форсунки с помощью приспособления № 13 5 320.
|
Форсунку 4-го цилиндра с датчиком подъема иглы (провод) разбирать не допускается.
|
- Установка производится в обратном порядке.
|
|
Модели с двигателем M57
|
|
Закройте генератор от попадания на него рабочих жидкостей.
|
|
|
- Снимите впускной трубопровод (см. Главу Двигатель).
|

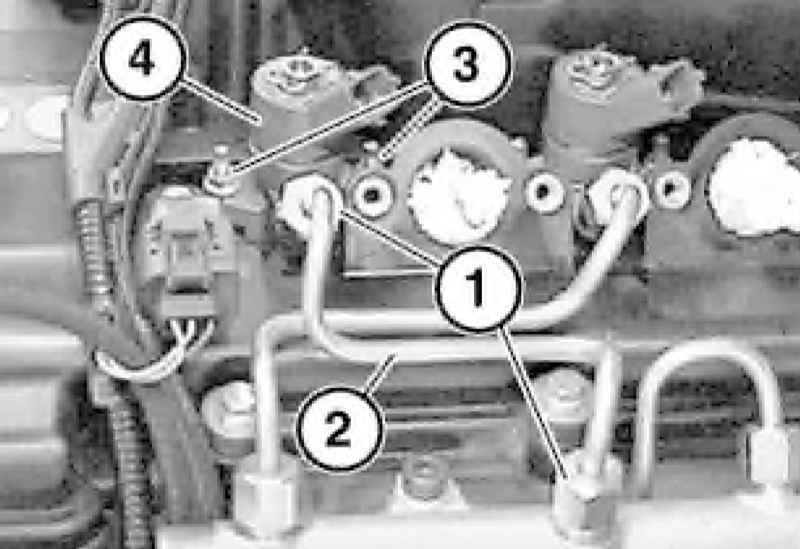

- С помощью разрезного ключа отдайте накидные гайки (1) крепления напорных трубопроводов (2) на форсунке (4) и ослабьте гайки на топливной распределительной магистрали. Отдайте гайку (3) и снимите форсунки.
|
|
- Если уплотнительное кольцо (1) не осталось на снятой форсунке (2), извлеките его из головки цилиндров. Обратите внимание на положение фланца (3).
|
- Установка производится в обратном порядке. Перед установкой прочистите каналы форсунок. Затягивайте гайки в следующей последовательности:
- Затяните все накидные гайки напорных трубопроводов от руки;
- Затяните накидные гайки на форсунках с требуемым усилием;
- Затяните накидные гайки на распределительной магистрали и на ТНВД.
- В случае замены более двух форсунок следует выполнить коррекцию поля характеристик форсунок при помощи диагностического прибора.
|
|
Модели с двигателем M67
|
|

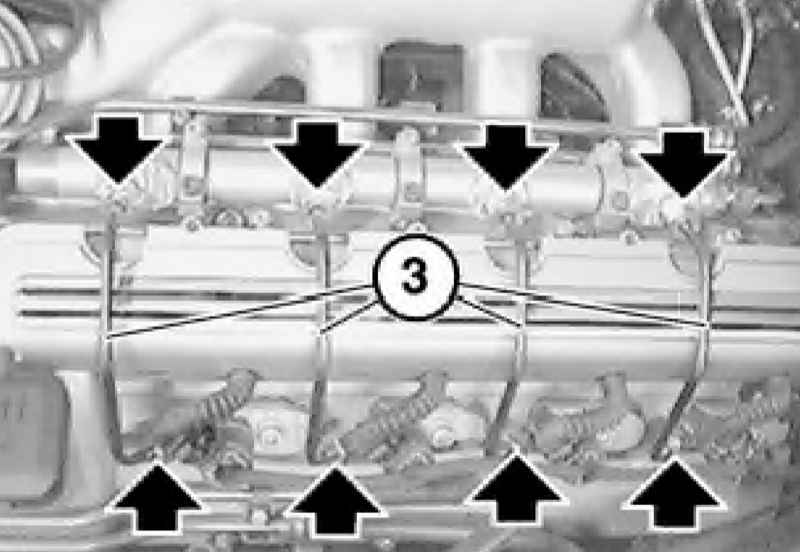

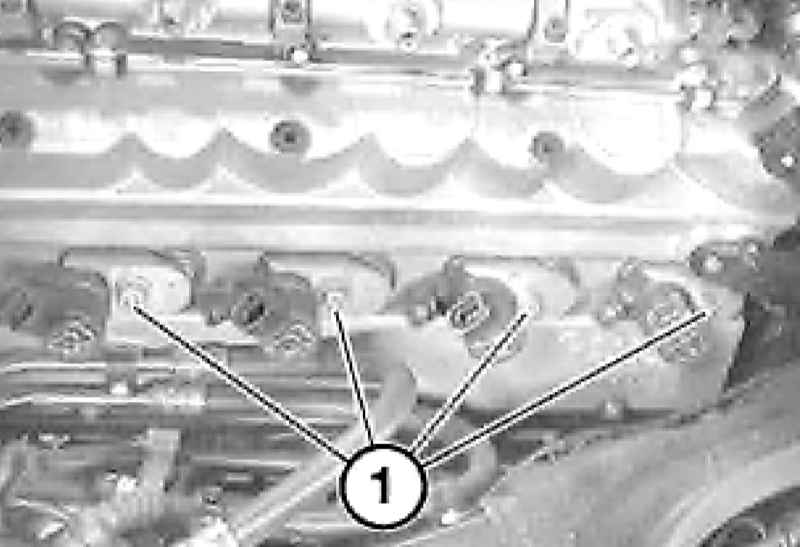

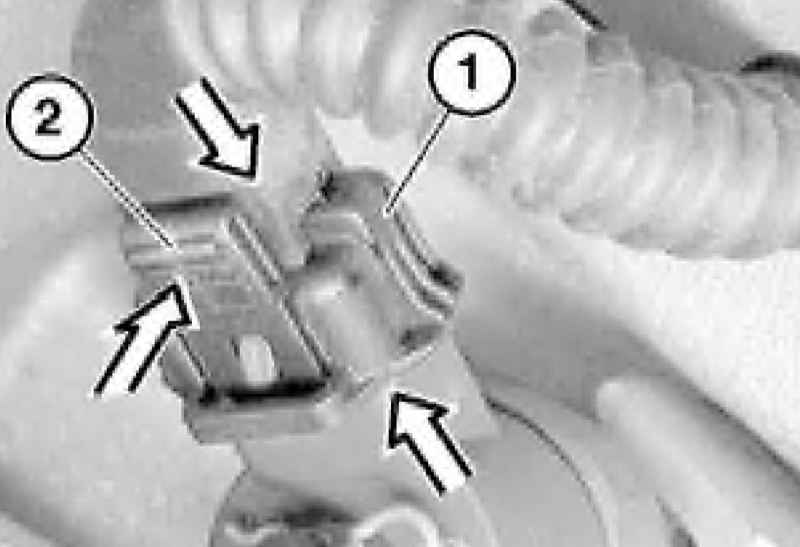

Ниже приведена процедура снятия форсунок на примере левого ряда цилиндров (№№ 5 - 8).
|
|
|
