3.3.6.4. Распределитель зажигания

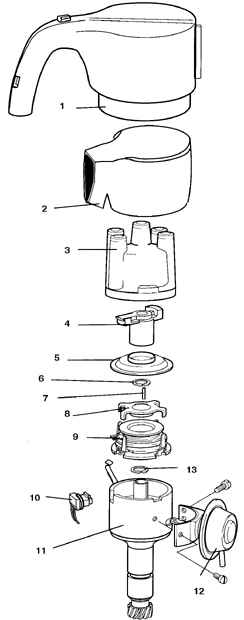

Распределитель системы зажигания TCI

1. Влагозащитный колпак наружный

2. Влагозащитный колпак внутренний

3. Крышка распределителя

4. Пылезащитный экран

6. Пружинное кольцо

7. Штифт

8. Пластина ротора формирователя импульсов

9. Формирователь импульсов

10. Разъем формирователя импульсов

11. Корпус распределителя

12. Вакуумный регулятор

13. Пружинное кольцо

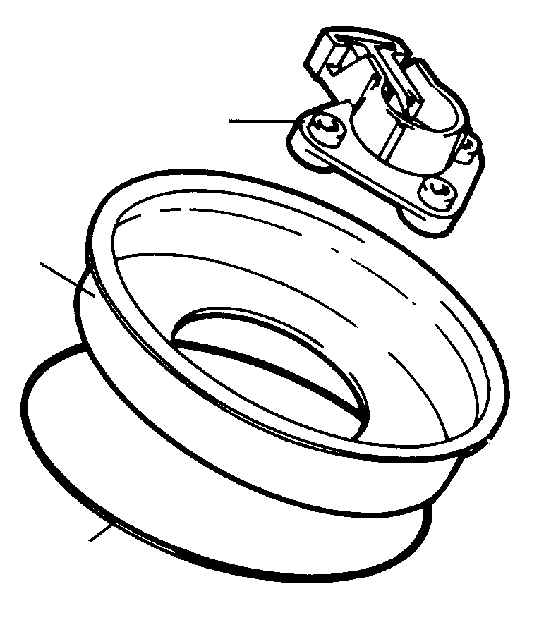

Бегунок, пылезащитная крышка и уплотнительное кольцо распределителя зажигания системы DME

Снятие и установка распределителя зажигания – система TCI

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Обозначьте и отсоедините от распределителя провода. Для отсоединения проводов снимите колпаки распределителя зажигания, поддев в указанных местах и разъединив части.
2. Выверните свечу из 1-го цилиндра.
3. Выставьте поршень 1-го цилиндра в ВМТ такта сжатия (см. подраздел 3.1.4).
4. Обозначьте и отсоедините от распределителя вакуумные шланги.
	5. Нанесите метку на корпусе распределителя напротив указателя бегунка и обозначьте метками положение распределителя относительно двигателя.
	6. Отверните гайку (болт) хомута.
7. Снимите распределитель.
Предупреждение Поворот коленвала после снятия распределителя не допускается.
8. Установка выполняется в обратном порядке. Предварительно убедитесь, что поршень 1-го цилиндра выставлен в ВМТ такта сжатия. Вставьте распределитель так, чтобы совместились нанесенные метки, при установке шестерня хвостовика должна повернуться. Проверьте установку момента зажигания.

Снятие и установка распределителя зажигания – система Motronic

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Отверните болты, снимите колпак и крышку распределителя.
	2. Отверните 3 винта и снимите бегунок с валика.
3. Установка выполняется в обратном порядке.
