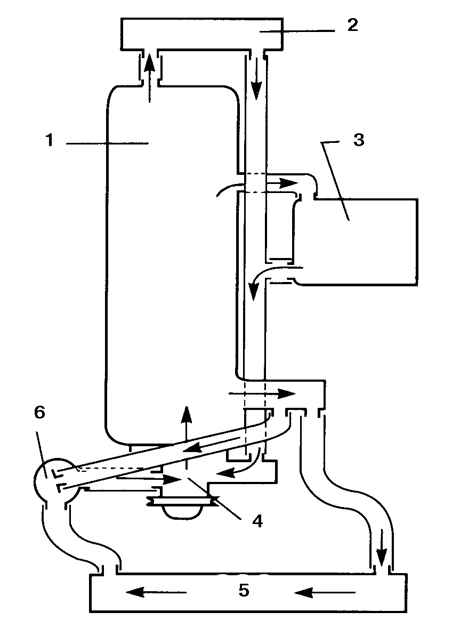

4. Система охлажденияСистема охлаждения и схема расположения шлангов системы на 4-цилиндровых
двигателях
|
1. Двигатель
2. Радиатор отопителя
3. Дроссельный патрубок
4. Насос охлаждающей жидкости
|
5. Радиатор
6. Термостат
Стрелками указано направление течения жидкости. |
Система охлаждения и схема расположения шлангов системы на 6-цилиндровых
двигателях
|
1. Радиатор отопителя
2. Дроссельный патрубок
3. Термостат
4. Радиатор
5. Расширительный бачок
|
6. Насос охлаждающей жидкости
7. Двигатель
Стрелками указано направление течения жидкости. |
Система охлаждения стандартная термостатируемая, повышенного давления. Термостат
расположен: на двигателе М10 – в нижнем шланге радиатора, на М20 –
в корпусе, в передней части двигателя и на М40 – под верхней крышкой зубчатого
ремня.
Пробка с контрольным клапаном на 4-цилиндровых двигателях находится в пробке
радиатора, на 6-цилиндровых – в верхней части прозрачного пластмассового
бачка. Давление срабатывания клапана – либо 1,0, либо 1,2 атм.
|
