5.5. Снятие и установка распределителя зажигания Система TCI
Снятие
|
|
- Отсоедините после тщательной маркировки от крышки распределителя зажигания высоковольтные провода катушки зажигания и свечей зажигания (смотри Главу
Текущее обслуживание автомобиля).
- Снимите свечу зажигания №1 (ближайшая к передку двигателя).
- Вручную проверните двигатель до Верхней Мертвой Точки (ВМТ) такта сжатия поршня №1 (смотри Часть
Ремонтные работы, проводимые без извлечения двигателя из автомобиля).
- Внимательно отметьте вакуумные шланги, если к распределителю зажигания их подходит более одного.
- Отсоедините вакуумные шланги.
- Отсоедините от распределителя провода первичной цепи зажигания.
|

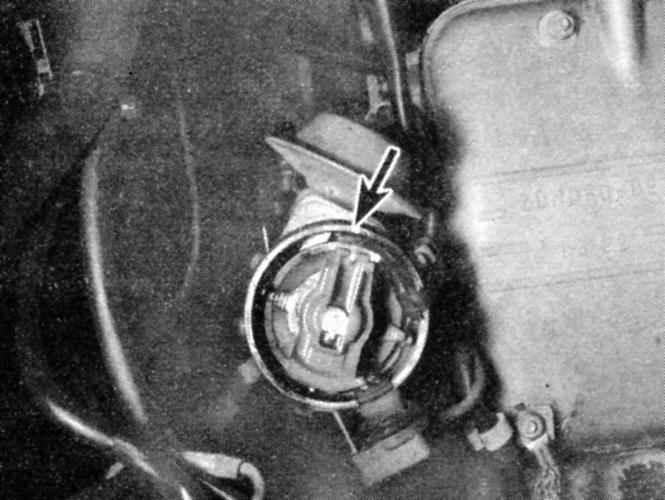

- Отметьте положение бегунка по отношению к корпусу распределителя зажигания (показан стрелкой). Также отметьте положение корпуса распределителя зажигания относительно двигателя.
|
- Снимите крепежную гайку или болт и скобу.
- Снимите распределитель зажигания.
|
Не проворачивайте двигатель при снятом распределителе зажигания.
|
|
|
Установка
Перед установкой распределителя зажигания убедитесь, что поршень №1 все еще находится в ВМТ такта сжатия.
|
|
- Вставьте в двигатель распределитель зажигания, разместив регулировочную скобу над крепежным отверстием. Не препятствуйте при установке распределителя зажигания повороту оси распределителя.
- Установите крепежную гайку или болт. Перед затягиванием гайки или болта необходимо совместить метки, предварительно нанесенные на корпус распределителя, бегунок и двигатель.
- Установите крышку распределителя зажигания.
- Присоедините к распределителю провода.
- Присоедините высоковольтные провода свечей зажигания.
- Присоедините в соответствии с маркировкой вакуумные шланги.
- Проверьте момент зажигания (смотри Раздел Проверка функционирования и регулировка момента зажигания (система TCI)).
|
|
Система Motronic
Снятие
|
|
|

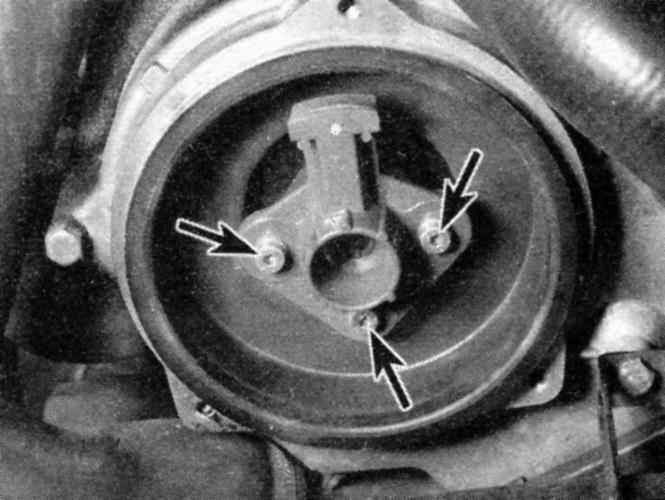

- Небольшим прутковым ключом отверните три винта бегунка.
|
- Снимите бегунок.
|
|
Установка
Установка обратна снятию.
|
