16.22. Общая информация о панели сигнальных ламп напоминания о сроке обслуживания (SI)

Все модели, которые имеют сигнальные лампы напоминания о сроке обслуживания, оборудованы панелью SI, расположенной в приборном щитке. Эта панель включает сигнальные лампы через определенное количество километров пробега автомобиля. Выключить эти лампы можно только при помощи специального прибора, который подключается к разъему проверки двигателя (см. Главу Текущее обслуживание автомобиля). Панель SI является автономным прибором, который включает в себя микросхему и батарейки.

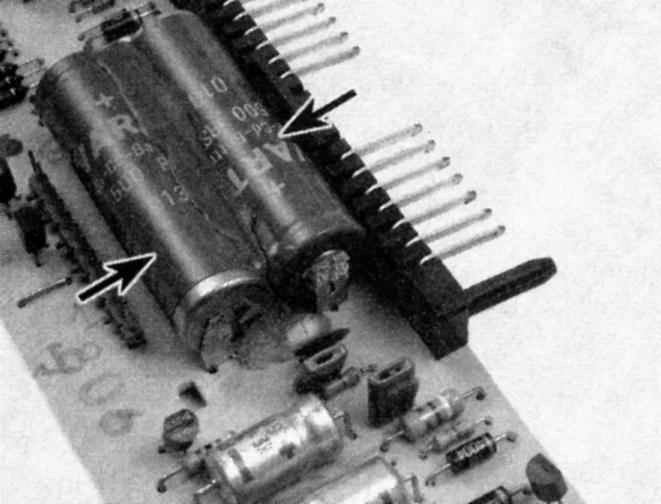

Эти батареи (указаны стрелками) питают панель сигнальных ламп напоминания о сроке обслуживания (SI).

Подзаряжаемые никель-кадмиевые батарейки панели SI питают память компьютера при падении напряжения (например, во время включения зажигания) или при полном отсутствии напряжения (при разряженной или отсоединенной батарее). Это гарантирует компьютеру постоянное питание, чтобы он продолжал считать пройденные километры и включал сигнальные лампы вовремя.

Срок службы батареек примерно 6 лет, по прошествии которых их следует заменить на новые. Кроме того, поскольку они подзаряжаются от системы двигателя, они могут выйти из строя раньше по какой-либо причине (например, сгоревший предохранитель, повреждение проводки или слишком длительное бездействие автомобиля). Чрезмерная жара или холод также могут сократить срок службы батареек, особенно жара. Очень высокие температуры могут привести даже к раскалыванию батареек и вытеканию кислоты на компоненты приборного щитка.

На некоторые приборы, управляемые панелью SI, могут влиять севшие или разряженные батарейки. Признаками того, что батарейки панели сели или разрядились, могут служить неустойчивые показания тахометра или температурного датчика, фоновый шум в радиоприемнике и невозможность выключить сигнальные лампы панели с помощью специального прибора.

Хотя у производителя можно приобрести только узел панели SI целиком, батарейки продаются отдельно в других местах. Поскольку замена батареек может быть доступна домашнему механику, то они припаиваются к панели, чтобы в случае, если Вы недостаточно компетентны в этом и не имеете необходимых инструментов, эта работа была предоставлена опытному технику-электронику. Значительной экономии средств можно достичь, если Вы снимете приборный щиток (см. Раздел Снятие и установка компонентов приборного щитка) и отнесете его к специалисту по электронике.

Приборный щиток и его компоненты очень восприимчивы к статическому электричеству. Удостоверьтесь, что Вы заземлены и на Вас нет статического электричества (дотроньтесь до металлической водопроводной трубы) перед тем, как дотрагиваться до компонентов приборного щитка.
