4.8.5.6. Зазор между вкладышами шатунных подшипников и коленчатым валом

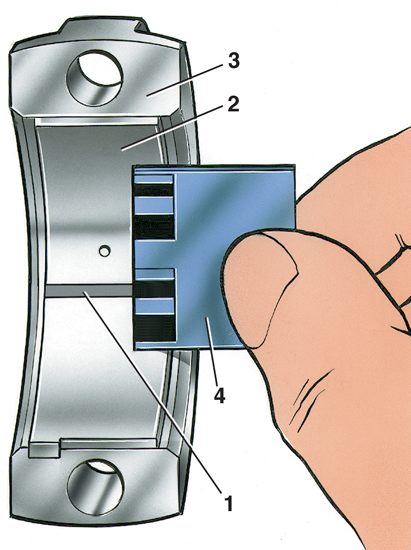

Измерение зазора между шатунной шейкой и вкладышем с помощью
калиброванной проволоки
|
|
1 – калибоованная проволока;
2 – вкладыш;
3 – крышка шатуна;
4 – шкала для калиброванной проволоки |
Зазор между вкладышами и шейкой коленчатого вала можно проверять расчетом (измерив
детали) или калиброванной пластмассовой проволокой.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Тщательно очистить рабочую поверхность
вкладышей и шатунной шейки и установить шатунно-поршневую группу на
шейку коленчатого вала согласно нумерации. |
| 2. Поместить отрезок калиброванной проволоки
на поверхность шатунной шейки, установить крышку шатуна на шатун и
затянуть гайки. Момент затяжки 52 Н·м (5,2 кгс·м). |
| 3. Снять крышку и по шкале 4 (рис. Измерение
зазора между шатунной шейкой и вкладышем с помощью калиброванной проволоки),
нанесенной на упаковке, по сплющиванию проволоки определить величину
зазора. |
|
Номинальный монтажный зазор между вкладышами и шейками 0,036–0,086 мм. Если
зазор не больше предельно допустимого при износе 0,1 мм, то можно установить
эти вкладыши, не изменяя диаметр шатунных шеек.
При зазоре больше предельно допустимого при износе 0,1 мм следует заменить вкладыши
ремонтными (табл. Комплекты вкладышей подшипников
ремонтных размеров и ремонтные размеры шеек коленчатого вала) и прошлифовать
шатунные шейки согласно данным на ремонтные размеры коленчатого вала (см. подраздел 4.8.5.3).
Если на рабочей поверхности вкладышей глубокие риски или они слишком изношены,
следует заменить вкладыши новыми.
Заменять вкладыши шатунных подшипников рекомендуется одновременно с заменой
поршневых колец. Это позволит избежать повторного ремонта, а главное – улучшит
условия работы шатунных шеек коленчатого вала и значительно увеличит срок их
службы. Вкладыши коренных подшипников обычно заменяют после значительного пробега
автомобиля, двигатель которого подвергался ранее одному или двум текущим ремонтам.
Вкладыши заменяют без каких-либо подгоночных операций и только попарно, замена
одного вкладыша из пары недопустима. При установке вкладышей нужно следить,
чтобы фиксирующие выступы на стыках плотно входили в соответствующие пазы блока
цилиндра, крышек коренных подшипников, шатунов и их крышек. После замены вкладышей
шатунных или коренных подшипников в течение 1000 км пробега скорость автомобиля
не должна превышать 60 км/ч.
|
