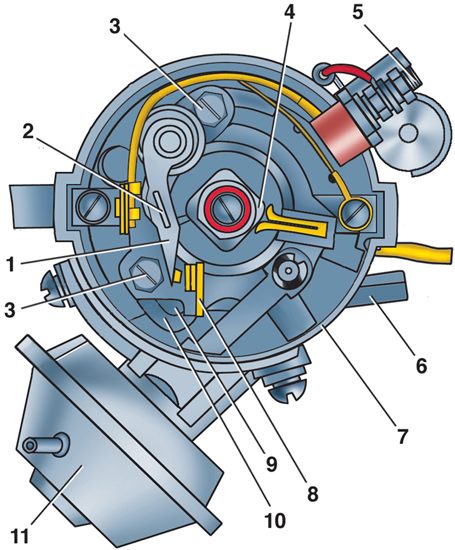

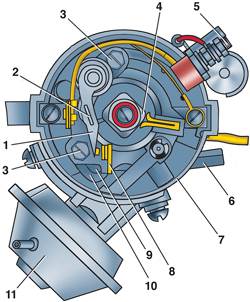

4.4. Установка зажигания на двигателях мод. 331 и 3317Распределитель (со снятыми бегунком и крышкой) двигателя
мод. 331 и 3317
|
|
1 – рычажок прерывателя;
2 – текстолитовая подушка рычажка прерывателя;
3 – винт крепления контактной стойки;
4 – кулачок прерывателя;
5 – вывод провода низкого напряжения;
6 – гайка крепления хвостовика распределителя;
7 – корпус распределителя;
8 – контактная стойка;
9 – паз для регулировки зазора между контактами;
10 – подвижная пластина прерывателя;
11 – вакуумный корректор |

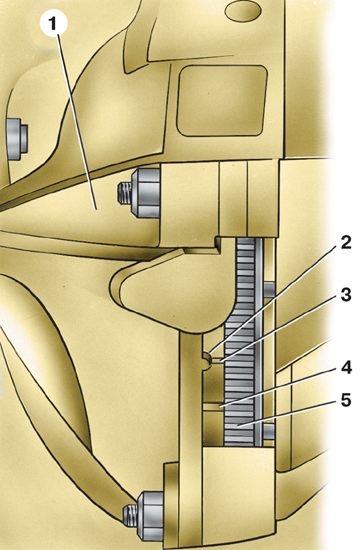

Установочные дублирующие метки на маховике и картере
сцепления двигателя мод. 331 и 3317
|
|
1 – картер сцепления;
2 – установочный выступ ВМТ на картере сцепления;
3 – метка 10° до ВМТ на маховике;
4 – метка 0° до ВМТ на маховике;
5 – маховик |
Установка зажигания на двигателях мод. 331 и 3317 производится при пробеге
нового автомобиля 1,5 тыс. км. и в дальнейшем через каждые 15 тыс. км.
На двигатели мод. 331 и 3317 устанавливаются распределители зажигания 47.3706.
Проверка состояния рабочей поверхности контактов прерывателя, их зачистка, смазка
распределителя осуществляются аналогично распределителю зажигания двигателя
мод. 2106 через каждые 15 тыс. км пробега автомобиля. Дополнительно необходимо
смазать втулку кулачка, сняв предварительно ротор и войлочную шайбу под ним.
Регулировка зазора между контактами прерывателя
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Повернуть валик распределителя так, чтобы
зазор между контактами стал наибольшим. |
| 2. Ослабить винты 3 (рис. Распределитель
(со снятыми бегунком и крышкой) двигателя мод. 331 и 3317) крепления
контактной стойки 8. |
| 3. Вставить отвертку в паз 9 и, приближая
(или удаляя) контактную стойку 8 к (от) контакту(а) на рычаге 1 прерывателя,
установить зазор между контактами 0,45 ± 0,05 мм. |
| 4. По окончании регулировки затянуть винты 3. |
|
Установка момента зажигания при вариантах:
А) Распределитель не снимался с двигателя
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять крышку распределителя. |
| 2. Вращая коленчатый вал, подвести
токоразносную пластину бегунка к низковольтной клемме распределителя
(к высоковольтному выводу к свече первого цилиндра на крышке распределителя). |
 |
3. Продолжая
медленно вращать коленчатый вал, совместить метку 3 на шкиве коленчатого
вала с установочным штифтом 1 на нижней крышке распределительных звездочек
(дублирующая метка 3 (рис. Установочные дублирующие
метки на маховике и картере сцепления двигателя мод. 331 и 3317)
на маховике должна совпасть с установочным выступом 2 на картере
сцепления).При этом поршень первого цилиндра будет находиться в такте
сжатия, а опережение зажигания составлять 10° (до ВМТ). |
| 4. Подсоединить контрольную лампу
к клемме низкого напряжения распределителя 5 (см. рис. Распределитель
(со снятыми бегунком и крышкой) (можно пользоваться любой автомобильной
лампой) и к «массе» и включить зажигание. Повернуть корпус распределителя
против часовой стрелки до замыкания контактов прерывателя (лампа погаснет). |
| 5. Поджать пальцем бегунок по часовой
стрелке и медленно поворачивать корпус распределителя в том же направлении,
пока не загорится контрольная лампа. |
| 6. Проверить точность установки
контактов прерывателя на размыкание, поджимая кулачок по часовой стрелке
и одновременно слегка прижимая к нему пальцем рычажок. При этом контрольная
лампа либо погаснет, либо уменьшится свечение ее нити. |
| 7. Затянуть гайку 6 крепления хвостовика
распределителя к корпусу привода. |
| 8. Установить на распределитель
пластмассовую крышку и закрепить ее двумя пружинными защелками. |
| 9. Вставить высоковольтные провода,
идущие от свечей зажигания, в соответствии с порядком работы цилиндров
двигателя и с учетом направления вращения ротора распределителя. Наконечник
высоковольтного провода от свечи первого цилиндра установить в гнезде
клеммы крышки распределителя, расположенное над низковольтной клеммой
в корпусе. |
| 10. Вставить до упора высоковольтный
провод, идущий от катушки зажигания в центральное гнездо крышки. |
|
Б) Распределитель снимался с двигателя, коленчатый вал проворачивался
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вывернуть свечу первого цилиндра, закрыть
отверстие для свечи в головке блока цилиндров пробкой из смятой бумаги
и вращать коленчатый вал до выталкивания этой пробки, определив таким
образом начало такта сжатия в первом цилиндре. |
| 2. Снять крышку распределителя. |
| 3. Вращая валик распределителя подвести токоразносную
пластину бегунка к низковольтной клемме. |
| 4. Вставить хвостовик распределителя в корпус
привода распределителя на двигателе. |
| 5. Провернуть валик распределителя за бегунок
до совмещения шипов плавающей муфты с пазом валика в корпусе привода
распределителя и ввести их в зацепление. Следует учитывать, что шипы
плавающей муфты валика распределителя и ответный паз в приводе смещены
в сторону относительно оси симметрии. Поэтому установить распределитель,
не повернув предварительно бегунок токоразносной пластиной в сторону
низковольтной клеммы, не удастся.Далее установка зажигания производится
в соответствии с пунктами 3–10. |
|
Предупреждение
 Направление вращения ротора
распределителя зажигания 47.3706 двигателей мод. 331 и 3317 против часовой стрелки.
Порядок работы цилиндров
двигателей 1–3–4–2.
Для установки более раннего
зажигания корпус распределителя зажигания необходимо повернуть по часовой стрелке,
а более позднего – против часовой стрелки.
|
