| 1. Снять генератор, карбюратор,
распределитель зажигания, термостат, топливный насос, масляный фильтр,
ремень привода генератора, кронштейн крепления генератора и насос
3 (рис. Снятие насоса охлаждающей
жидкости двигателя мод. 2106) охлаждающей жидкости, крышку сапуна
вентиляции картера и вынуть маслоотделитель вентиляции картера. |
| 2. Снять картер, масляный насос
с маслоприемником, фиксатор сливной трубки маслоотделителя со стаканом. |
| 3. Снять шкив коленчатого вала,
закрепив маховик 2 (рис. Снятие маховика двигателя
мод. 2106) фиксатором 5 и отвернув ключом храповик. |
| 4. Снять крышку головки блока цилиндров
и крышку привода распределительного вала. |
| 5. Отвернуть болты крепления звездочек
распределительного вала и валика привода масляного насоса. |

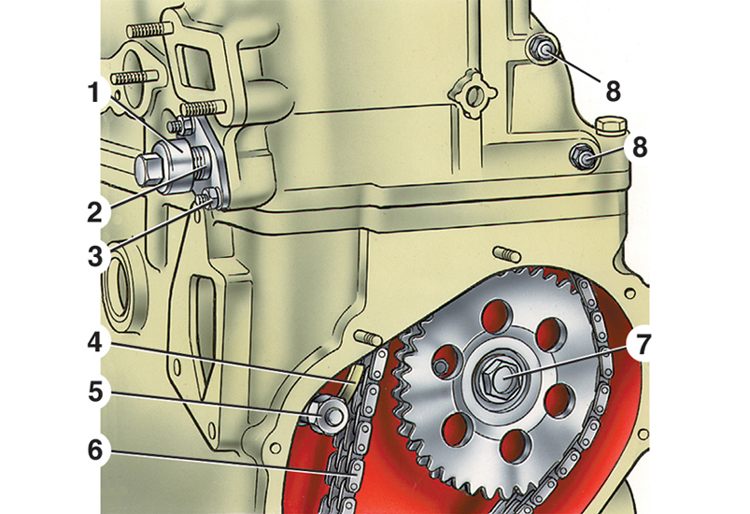

| 6. Отвернуть колпачковую гайку 1
(рис. Снятие натяжителя и успокоителя
цепи двигателя мод.2106) натяжителя цепи, отжать монтажной лопаткой
шток натяжителя и зафиксировать его колпачковой гайкой. |
| 7. Отвернуть две гайки 3 крепления
натяжителя цепи к головке блока цилиндров, снять натяжитель и, отвернув
болт 5, снять башмак 4 натяжителя цепи. |
| 8. Отвернуть ограничительный палец
цепи, снять звездочки привода масляного насоса и распределительного
вала и вынуть цепь. |
| 9. Отвернуть гайки 5 (рис. Снятие
упорного фланца распределительного вала двигателя мод.2106) шпилек
и снять корпус подшипников распределительного вала с распределительным
валом. |
| 10. Отвернуть гайки 4 и удалить
упорный фланец 1; осторожно, чтобы не повредить поверхность опор корпуса
подшипников, вынуть распределительный вал. |
| 11. Отвернуть болты крепления головки
блока цилиндров и снять ее вместе с выпускным коллектором и впускным
трубопроводом. |
| 12. Снять упорный фланец 1 (рис.
Снятие валика привода масляного насоса
двигателя мод.2106) валика. 3 привода масляного насоса и вынуть
валик из блока цилиндров. |
| 13. Снять универсальным съемником
звездочку с коленчатого вала. |
| 14. Отвернуть гайки шатунных болтов,
снять крышки шатунов и вынуть осторожно через цилиндры поршни с шатунами. |
Предупреждение
 Вынимая поршни, пометить
поршень и крышку его шатуна, чтобы при сборке установить их в прежние
цилиндры.
|
| 15. Установив фиксатор 5 (см. рис. Снятие маховика двигателя
мод. 2106), отвернуть болты крепления
ведущего диска сцепления и снять его вместе с ведомым диском. Отвернуть
болты 3 крепления маховика, снять шайбу 4 и маховик с коленчатого
вала. |
| 16. Снять переднюю крышку 6 картера
сцепления. |
 |
17. Выталкивателем вынуть подшипник
первичного вала коробки передач из гнезда коленчатого вала. |
| 18. Снять держатель сальника коленчатого
вала с сальником. |
| 19. Отвернуть болты крышек коренных
подшипников, снять их вместе с нижними вкладышами, затем снять коленчатый
вал, верхние вкладыши и упорные полукольца на задней опоре. |
