4.8.5.4. Проверка биения и несоосности шеек

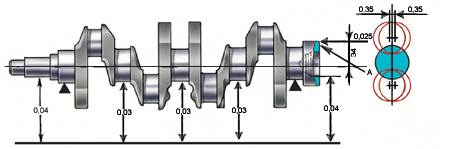

Допустимые биения основных поверхностей коленчатого вала двигателя мод. 2106

Установить коленчатый вал на две призмы и проверить индикатором:

– биение коренных шеек; максимально допустимое 0,03 мм;

– биение посадочных поверхностей под звездочку и подшипник первичного вала коробки передач; максимально допустимое 0,04 мм;

– смещение осей шатунных шеек от плоскости, проходящей через оси шатунных и коренных шеек; максимально допустимое ±0,35 мм;

– неперпендикулярность к оси коленчатого вала торцевой поверхности А фланца. Ее биение не должно превышать 0,025 мм.
