4.6. 6- и 8-цилиндровые бензиновые двигатели

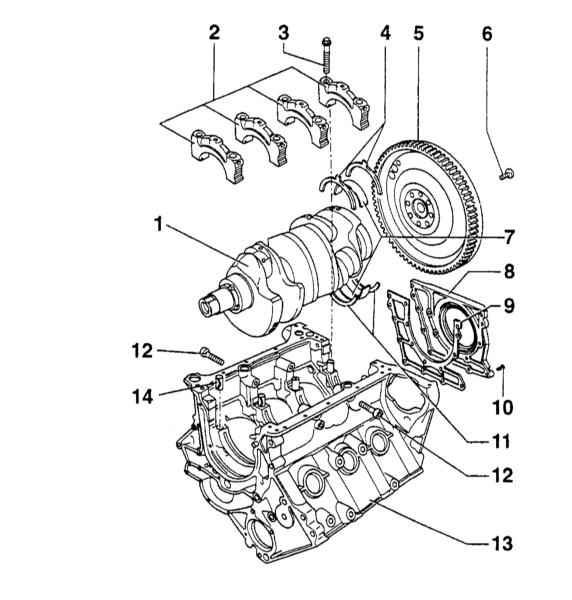

Блок цилиндров, коленвал и маховик двигателя V6

1 — Коленчатый вал Проверка осевого люфта: Новый: 0.07 - 0.23 мм Предел износа: 0.25 мм Проверка радиального зазора посредством Plastigage: 0.018 - 0.045 мм Предел износа: 0.10 мм Внимание: При проверке радиального зазора не вращайте коленчатый вал. 2 — Крышка коренного подшипника 4 с выемкой для упорной шайбы 3 — Болт. Замените, 60Нм+90°. Для измерения радиального зазора затяните болт усилием не более 60Нм 4 — Упорная шайба коренного подшипника 4 5 — Маховик/Приводной диск

6 — Болт маховика/приводного диска. Замените, (маховик 60Нм+180°), (приводной диск 60Нм+90°). При отдавании используйте инструмент 3242 для блокировки коленчатого вала 7 — Вкладыши коренных подшипников. Не перепутайте снятые вкладыши 8 — Герметичный фланец с сальником. Заменяется в сборе. Перед снятием слейте охлаждающую жидкость 9 — Прокладка. Замените 10 — Болт, 10Нм 11 — Упорная шайба блока цилиндров, подшипник 4 12 — Болт, 25Нм. Предварительно затяните от руки, прежде чем затягивать болты крышки коренного подшипника 13 — Блок цилиндров 14 — Направляющая втулка

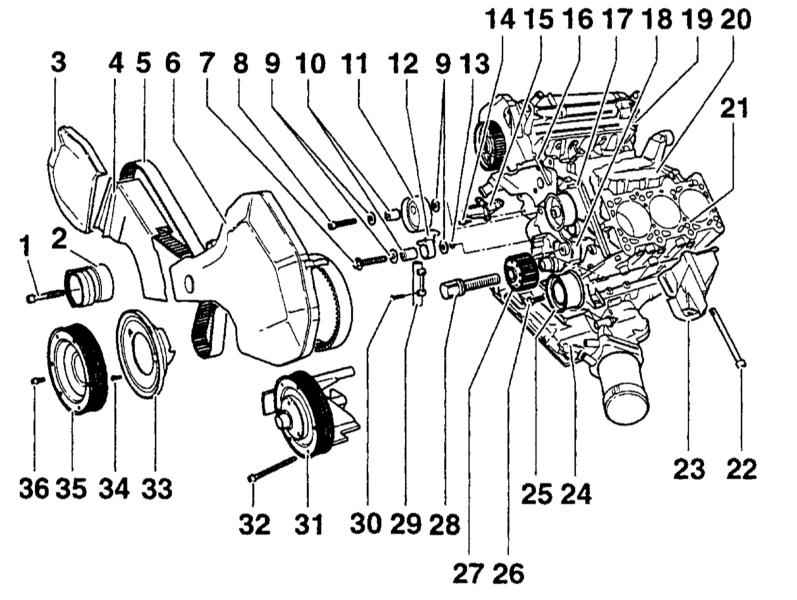

Основные элементы привода ГРМ двигателя V6

1 — Болт, 55Нм 2 — Натяжитель зубчатого ремня. Перед снятием заблокируйте при помощи инструмента 3204 3 — Верхняя правая крышка зубчатого ремня 4 — Центральная правая крышка зубчатого ремня 5 — Зубчатый ремень. Перед снятием пометьте направление движения ремня. Проверьте на износ. Не перегибайте 6 — Верхняя левая крышка зубчатого ремня 7, 8 — Болт, 25Нм 9 — Шайба 10 — Втулка подшипника 11 — Натяжной ролик зубчатого ремня 12 — Натяжной рычаг 13 — Уплотнительное кольцо 14 — Болт, 25Нм 15 — Кронштейн 16 — Соединение (корпус термостата) 17 — Водяной насос 18 — Масляный насос

19 — Головка цилиндров 20 — Корпус сапуна картера 21 — Блок цилиндров 22 — Болт, 45Нм 23 — Кронштейн 24 — Поддон картера 25 — Направляющий ролик 26 — Болт, 45 Нм 27 — Зубчатое колесо коленвала 28 — Болт 200Нм+180°, замените 29 — Натяжитель ремня 30 — Болт, 10Нм . Установите со смазкой D6 31 — Шкив вентилятора 32 — Болт М8 - 25Нм , М6 - 10Нм 33 — Крышка зубчатого ремня 34 — Болт, 10Нм 35 — Демпфер крутильных колебаний 36 — Болт, 25Нм

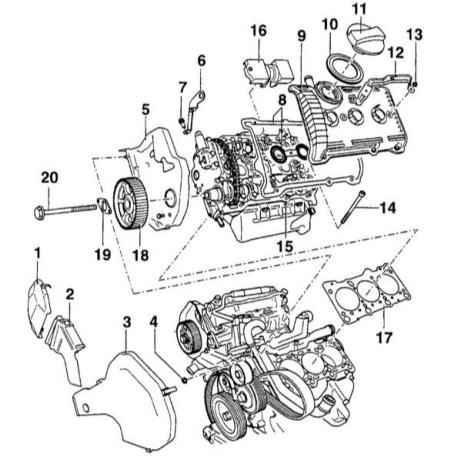

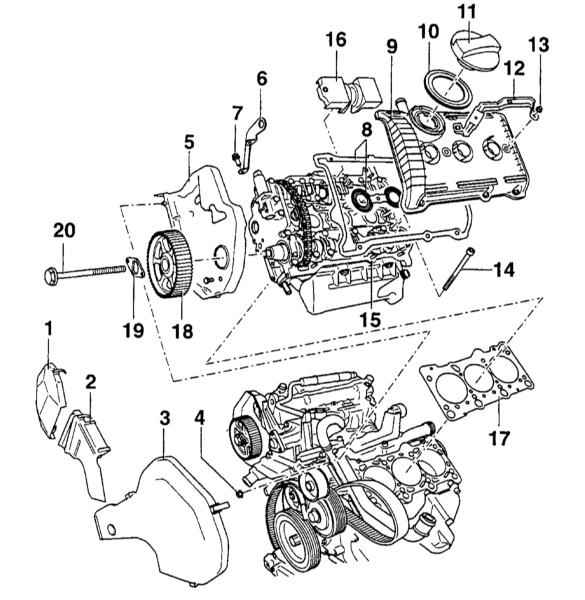

Цепной привод распредвала впускных клапанов. Двигатель V6

1 — Верхняя правая крышка зубчатого ремня 2 — Центральная правая крышка зубчатого ремня 3 — Верхняя левая крышка зубчатого ремня 4 — Шестигранная гайка, 10Нм 5 — Задняя крышка зубчатого ремня 6 — Подъёмный рым 7 — Болт, 25Нм 8 — Прокладка крышки головки цилиндров. При повреждении замените. Перед установкой смажьте поверхность прокладки между крышкой подшипника и головкой цилиндров смазкой D 454 300 A3 9 — Крышка головки цилиндров

10 — Прокладка 11 — Крышка. При повреждении прокладку замените 12 — Кронштейн 13 — Шестигранная гайка, 10Нм. Затягивайте в направлении от центра наружу 14 — Болт головки цилиндров. Замените 15 — Головка цилиндров. Проверьте плоскостность 16 — Маслоотражатель 17 — Прокладка головки цилиндров (металлическая). Замените 18 — Зубчатое колесо коленчатого вала 19 — Зажимная пластина 20 — Болт, 55Нм

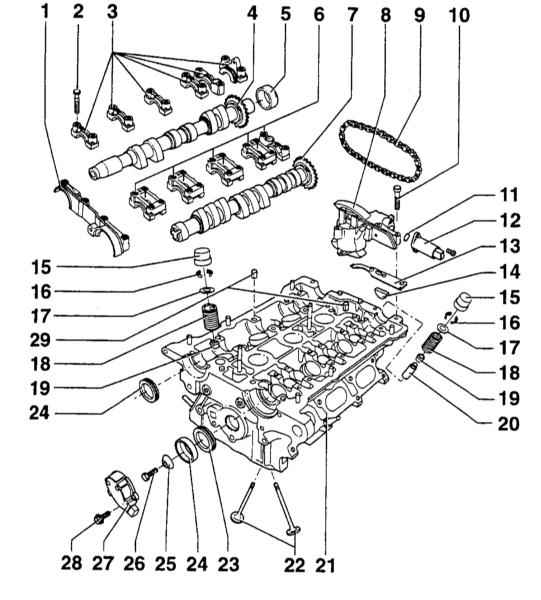

Элементы головки цилиндров. Двигатель V6

1 — Двойная крышка подшипников. Слегка смажьте сопрягаемую поверхность смазкой AV 174 004 01 2 — Болт, 10Нм 3 — Крышки подшипников распределительного вала выпускных клапанов. Слегка смажьте сопрягаемые поверхности крайних (наружных) подшипников смазкой AV 174 004 01 4 — Распределительный вал выпускных клапанов. Проверка радиального зазора посредством Plastigage: Биение, не более: 0.01 мм Предел износа: 0.10 мм 5 — Колпачок. Замените. Для снятия снимите крышку подшипника. При установленной крышке подшипника напрессуйте при помощи инструмента 3202 и пластикового молотка 6 — Крышки подшипников распределительного вала впускных клапанов 7 — Распределительный вал выпускных клапанов 8 — Регулятор распределительного вала. Перед снятием заблокируйте при помощи фиксатора 3366 натяжителя цепи. Проверьте регулировку распределительного вала 9 — Приводная цепь. Перед снятием пометьте направление движения 10 — Болт, 10Нм 11 — Уплотнительное кольцо. Замените 12 — Клапан 1 или 2 для регулировки распределительного вала N205 или N208. Проверьте регулировку распределительного вала

13 — Прокладка (резиновая/металлическая). Замените 14 — Сегментная вставка. Замените 15 — Гидравлический толкатель клапана. Не меняйте местами толкатели разных клапанов. Храните вниз поверхностью контакта с кулачком распределительного вала 16 — Сухари разрезного замка 17 — Держатель клапанной пружины 18 — Клапанная пружина 19 — Маслоотражательный колпачок 20 — Шток толкателя клапана 21 — Головка цилиндров 22 — Клапаны 23 — Сальник. Слегка смажьте губки сальника 24 — Заслонка CMP 25 — Коническая шайба 26 — Болт, 25Нм 27 — Датчик положения распределительного вала (CMP) 28 — Болт, 10Нм 29 — Направляющая втулка
