4.6.3. Снятие и установка головки блока цилиндров

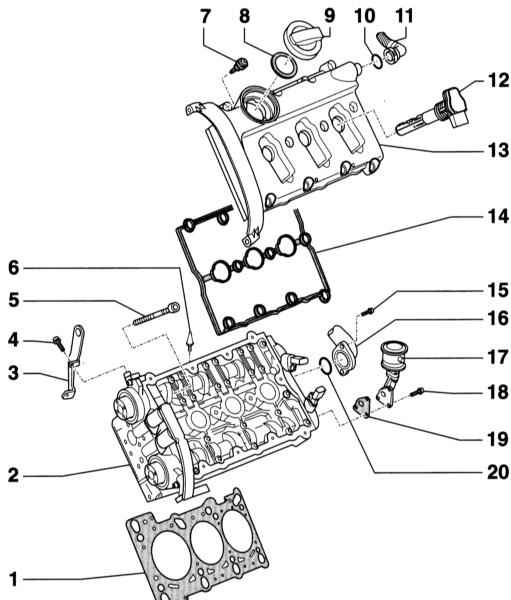

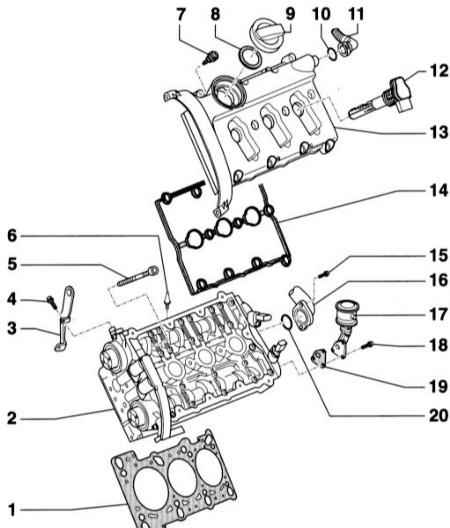

1 — Прокладка головки цилиндров. Номер должен быть обращён в сторону головки цилиндров 2 — Головка цилиндров. Минимальная высота: 139.25 мм 3 — Проушина 4 — Болт, 23Нм 5 — Болт крепления головки цилиндров 6 — Центрирующий палец впускного трубопровода 7 — Специальный винт, 10Нм 8 — Уплотнение. При наличии повреждений или негерметичности замените 9 — Крышка 10 — Уплотнительное кольцо. Обязательно замените

11 — Шланг вентиляции картера 12 — Катушка зажигания 13 — Крышка головки цилиндров 14 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждений или негерметичности замените 15 — Винт, 10Нм 16 — Труба охлаждающей жидкости задняя 17 — Комбинированный клапан подачи вторичного воздуха 18 — Винт, 10Нм 19 — Уплотнение. Обязательно замените 20 — Уплотнительное кольцо

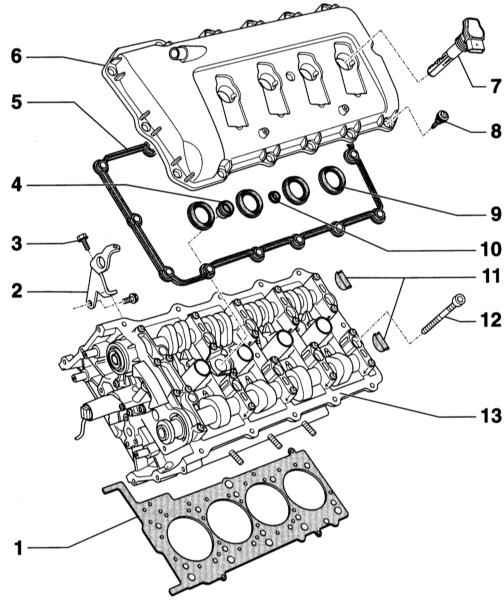

Головка цилиндров (показана правая). Бензиновый двигатель 4.2 л ВВК

1 — Уплотнительная прокладка головки цилиндров. Положение установки: Номер запасной части должен показывать в сторону головки цилиндров. После замены прокладки необходимо заменить охлаждающую жидкость 2 — Проушина 3 — Болт, 22Нм 4 — Уплотнение. При наличии повреждений или негерметичности замените 5 — Уплотнительная прокладка крышки головки цилиндров. При наличии повреждений или негерметичности замените 6 — Крышка головки цилиндров 7 — Катушка зажигания. Для снятия необходим съёмник AUDIТ40039

8 — Специальный винт, 10Нм. При наличии повреждений или негерметичности замените. Затяжка выполняется в последовательности изнутри наружу 9 — Уплотнения для крышки головки цилиндров. При наличии повреждений и негерметичности замените 10 — Уплотнение для крышки головки цилиндров. При наличии повреждений и негерметичности замените 11 — Полукруглое уплотнение. При наличии повреждений и негерметичности замените 12 — Болт крепления головки цилиндров 13 — Головка цилиндров. После замены необходимо заменить охлаждающую жидкость

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

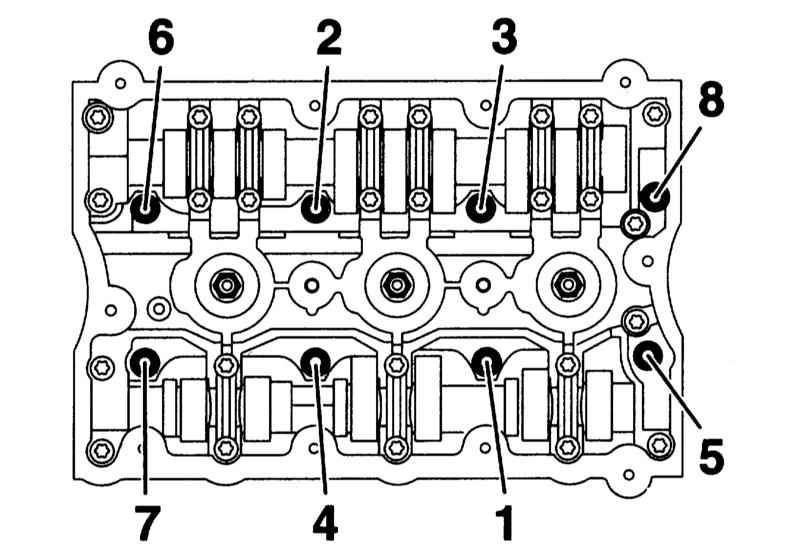

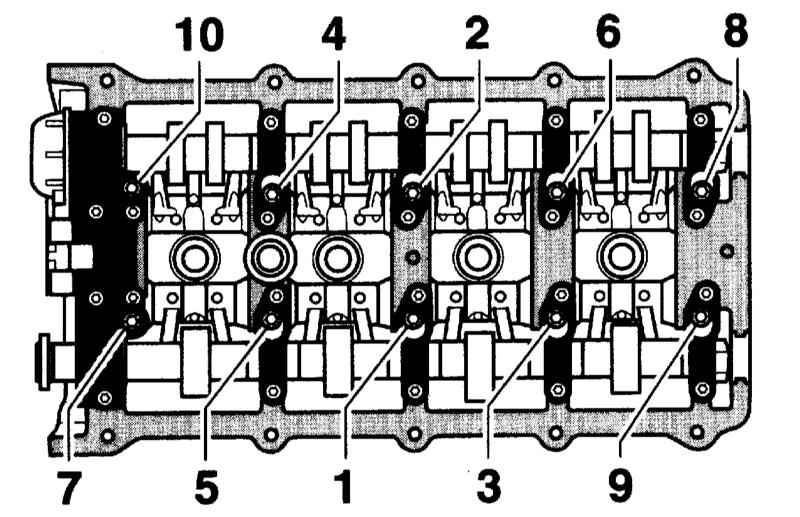

Последовательность отворачивания болтов - обратная указанной на сопроводительной иллюстрации: с 8 по 1. Двигатель 3.0 л Двигатель 4.2 л

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Перед установкой головки цилиндров поверните коленчатый и распределительный валы в положение ВМТ поршня третьего цилиндра. Затяните болты крепления головки цилиндров в указанной последовательности приведёнными в Спецификациях усилиями. Головка цилиндров снимается и устанавливается на снятом двигателе.
